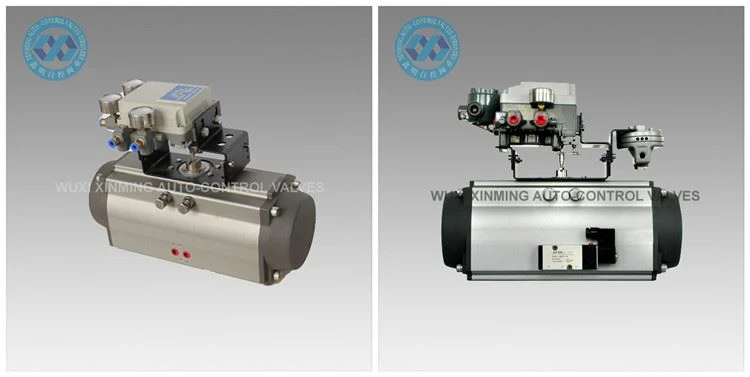

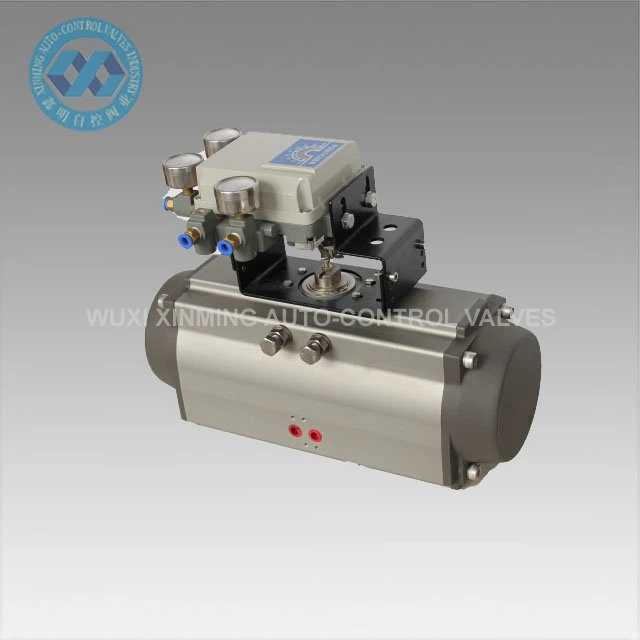

Predstavenie výrobku
Pneumatický pohon AT sa používa na automatické ovládanie klapiek, guľových ventilov a strojného zariadenia s rotačným pohybom. Presné dvojité ozubené piesty z hliníkovej zliatiny pod tlakovým odlievaním s tvrdou oxidačnou úpravou zlepšujú presnosť uhla natočenia a životnosť. Regálové a pastorkové pneumatické servopohony radu XM sú štýlovo jedinečné, pokročilé v technológiách, presné vo výrobe, ekonomické a kompaktné v prevedení a môžu byť priamo vybavené ďalším príslušenstvom na zvýšenie účinnosti a hospodárnosti.
Rýchle detaily
Názov produktu: AT pneumatický pohon
Názov značky: XM a OEM je tiež akceptovaný
Veľkosť pohonu: 32 mm-400 mm
Uhol natočenia: 0 ° ~ 90 ° (± 5 °)
Rozsah pracovných teplôt: -20 ℃ ~ +80 ℃ (štandard)
-40 ℃ ~ +80 ℃ (nízka teplota)
-15 ℃ ~ 150 ℃ (vysoká teplota)
Tlak prívodu vzduchu: 0,2 ~ 0,8 MPa, 10 MPa max
Horné pripojenie: VDI/VDE3845 NAMUR
Spodné pripojenie: ISO 5211 a DIN3337
Materiál: zliatina hliníka
Štruktúra: hrebeň a pastorok, dvojité ozubené piesty
Povrchová úprava povrchu pohonu: tvrdo eloxovaná alebo oxidácia ponorom
Farba koncovky: čierna sivá, čierna, tmavo modrá, nebesky modrá, červená, oranžová, zelená atď.
Certifikácia: CE, ATEX, SIL3, ISO9001: 2016
Technický parameter
XM NA TABUĽKE VÝSTUPU PNEUMATICKÉHO AKTUÁTORA
Model | Vstupný tlak vzduchu (jednotka: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Krútiaci moment výstupného tlaku vzduchu (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

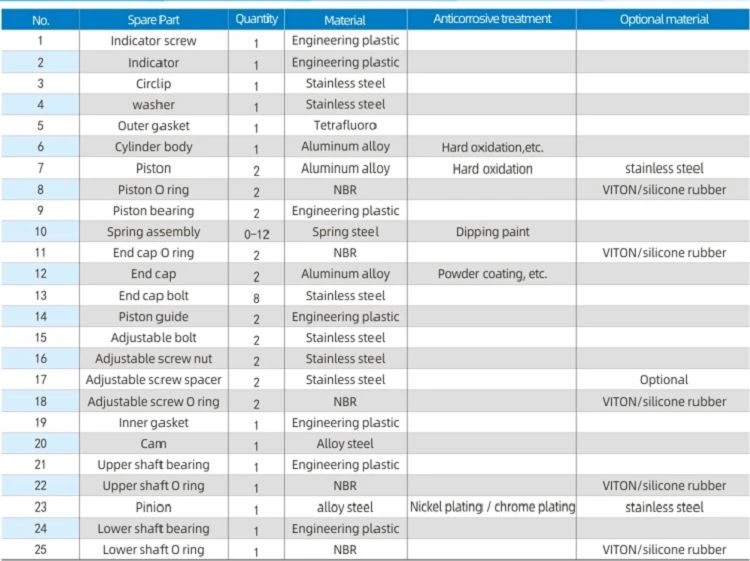

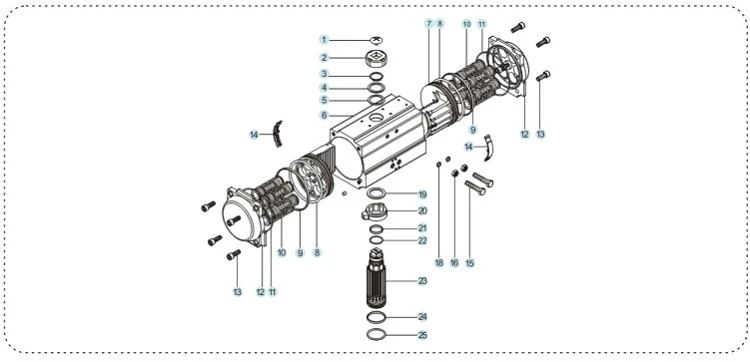

Náhradné diely a materiál

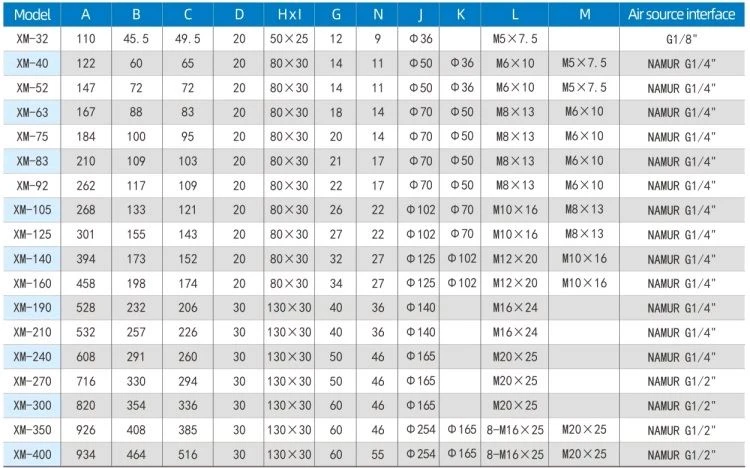

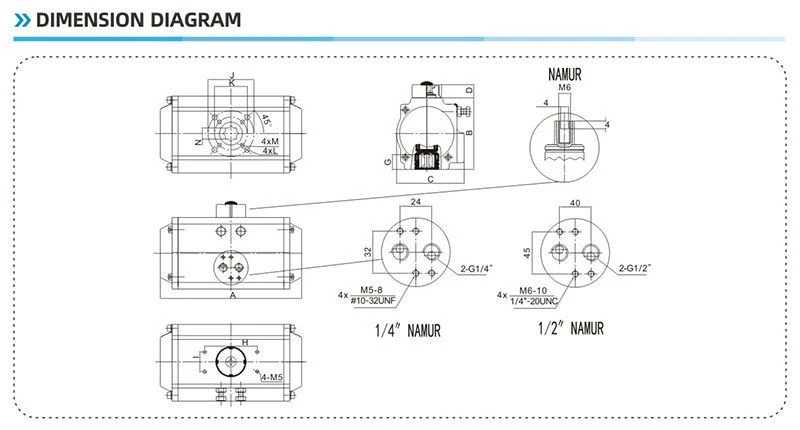

Schéma rozmerov
Výhoda
1) Všetky dôležité náhradné diely by boli ošetrené tvrdou anodizáciou, aby sa do značnej miery zvýšila pevnosť, aby sa zaistil dobrý výkon a životnosť.
2) Všetky procesy sú jednorazové formovanie CNC, aby sa zaistila presnosť procesu a životnosť.
Predstavenie spoločnosti
Od roku 2007 zakladá spoločnosť WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Vyrábame hlavne pneumatický pohon, pneumatický guľový ventil, pneumatický klapkový ventil, pneumatický/elektrický regulačný ventil atď.

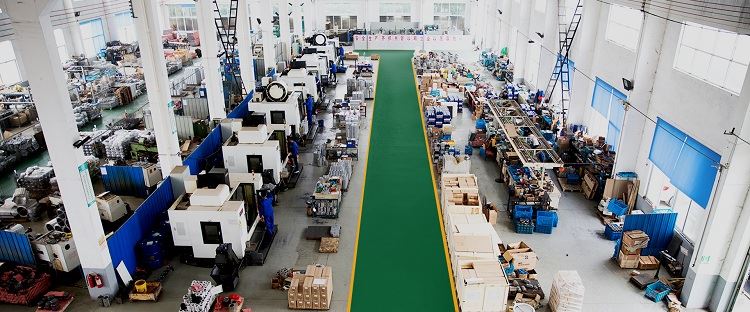

Naša spoločnosť má moderné vybavenie na spracovanie a sofistikované testovacie zariadenie. Naše spracovateľské zariadenia zahŕňajú sústruhy, frézky, vyvrtávačky, hoblíky, vŕtačky, CNC sústruhy, CNC obrábacie centrá a ďalšie zariadenia. Existuje celkom 30 sád, z toho 5 súprav dovážaných vertikálnych obrábacích centier a niekoľko sád pokročilých CNC sústruhov.
