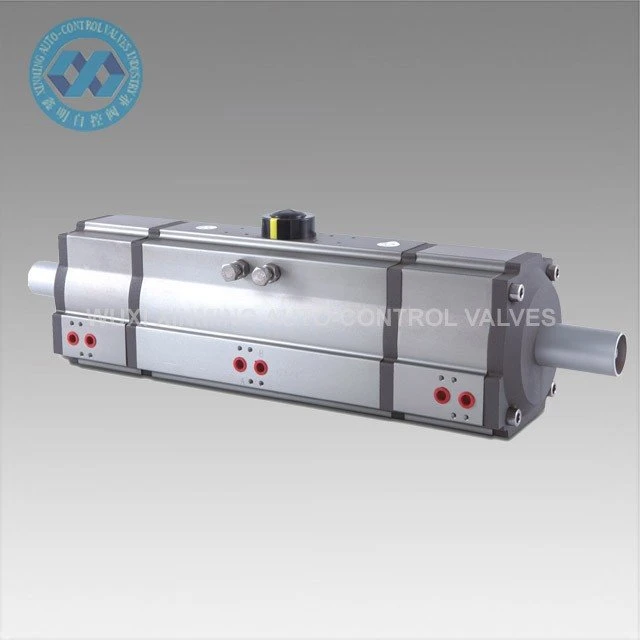

3-polohový pneumatický pohon

Rýchle podrobnosti
Značka: XM a OEM je tiež akceptovaná
Veľkosť ovládača: 32 mm-400 mm
Uhol otočenia: 0 stupeň ~ 180 stupňov (±5 stupňov)
Rozsah pracovnej teploty: -20 stupeň ~ plus 80 stupňov (štandard)
-40 stupeň ~ plus 80 stupňov (nízka teplota)
-15 stupeň ~150 stupňov (vysoká teplota)

Zaslať požiadavku

Popis

Predstavenie výrobku

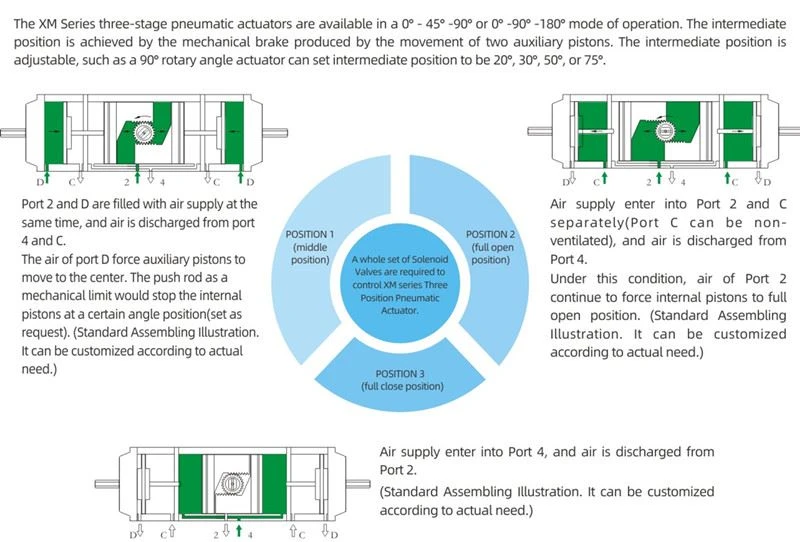

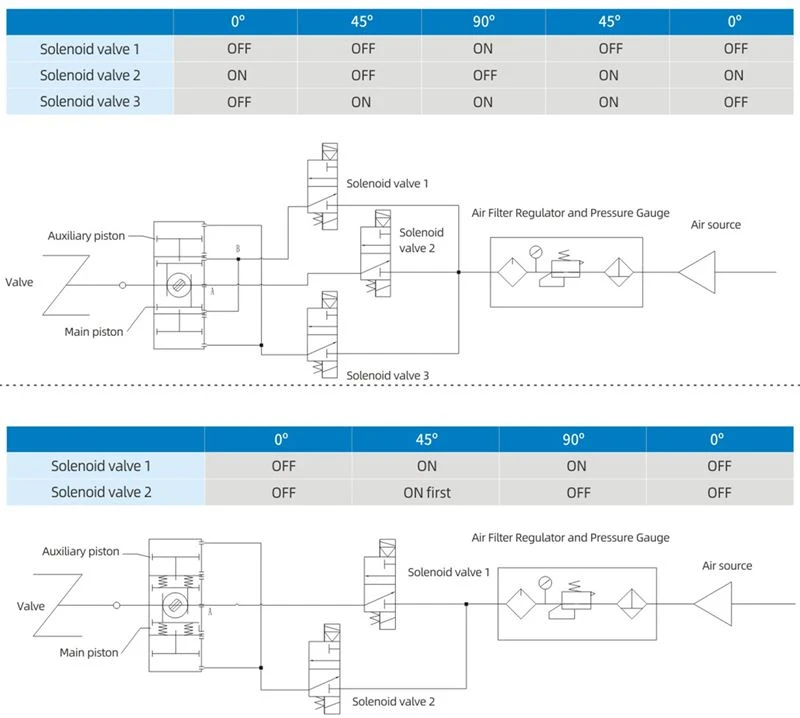

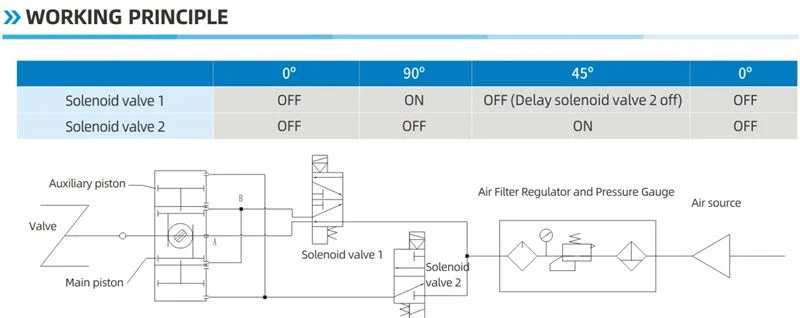

Trojstupňové pneumatické pohony série XM sú dostupné v režime 0 stupňov - 45 stupňov -90 stupňov alebo 0 stupňov -90 stupňov -180 stupňov prevádzka. Medzipolohu dosahuje mechanická brzda, ktorá vzniká pohybom dvoch pomocných piestov. Stredná poloha je nastaviteľná, napríklad 90-stupňový otočný ovládač môže nastaviť medzipolohu na 20 stupňov, 30 stupňov, 50 stupňov alebo 75 stupňov.

Rýchle podrobnosti

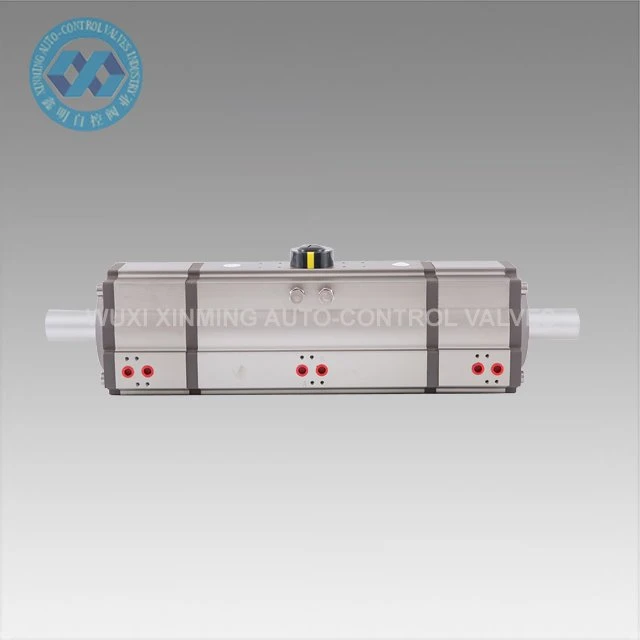

Názov produktu: 3-polohový pneumatický pohon

Značka: XM a OEM je tiež akceptovaná

Veľkosť ovládača: 32 mm-400 mm

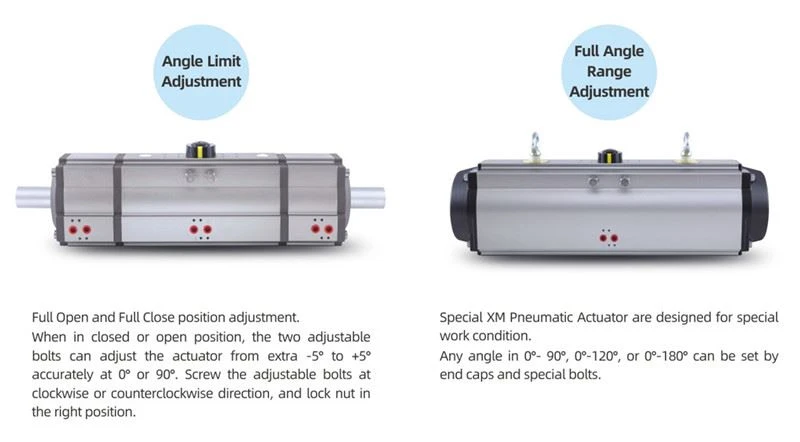

Uhol otočenia: 0 stupeň ~ 180 stupňov (±5 stupňov)

Rozsah pracovnej teploty: -20 stupeň ~ plus 80 stupňov (štandard)

-40 stupeň ~ plus 80 stupňov (nízka teplota)

-15 stupeň ~150 stupňov (vysoká teplota)

Tlak prívodu vzduchu: {{0}}.2~0,8MPa, max. 10Mpa

Horné pripojenie: VDI/VDE3845 NAMUR

Spodné pripojenie: ISO 5211 a DIN3337

Materiál: hliníková zliatina

Konštrukcia: hrebeň a pastorok, piesty s dvojitým ozubením

Povrchová úprava tela ovládača: tvrdý elox alebo ponorná oxidácia

Farba koncovky: čierna šedá, čierna, tmavo modrá, nebeská modrá, červená, oranžová, zelená atď.

Certifikácia: CE, ATEX, SIL3, ISO9001:2016

Výhody pneumatických pohonov

1. Akceptujte nepretržitý signál plynu a výstupný lineárny posun (po pridaní zariadenia na konverziu elektriny/plynu môže akceptovať aj nepretržitý elektrický signál) a niektoré môžu mať výstup uhlového posunu, keď sú vybavené vahadlom.

2. Má pozitívne a negatívne funkcie.

3. Rýchlosť pohybu je veľká, ale rýchlosť sa zníži, keď sa zaťaženie zvýši.

4. Výstupná sila súvisí s prevádzkovým tlakom.

5. Vysoká spoľahlivosť, ale ventil nemožno udržiavať po prerušení zdroja plynu (dá sa udržiavať po pridaní zádržného ventilu).

6. Je nepohodlné realizovať riadenie segmentov a riadenie programu.

7. Jednoduchá údržba a dobrá adaptabilita na prostredie.

8. Výstupný výkon je veľký.

9, s funkciou ochrany proti výbuchu.

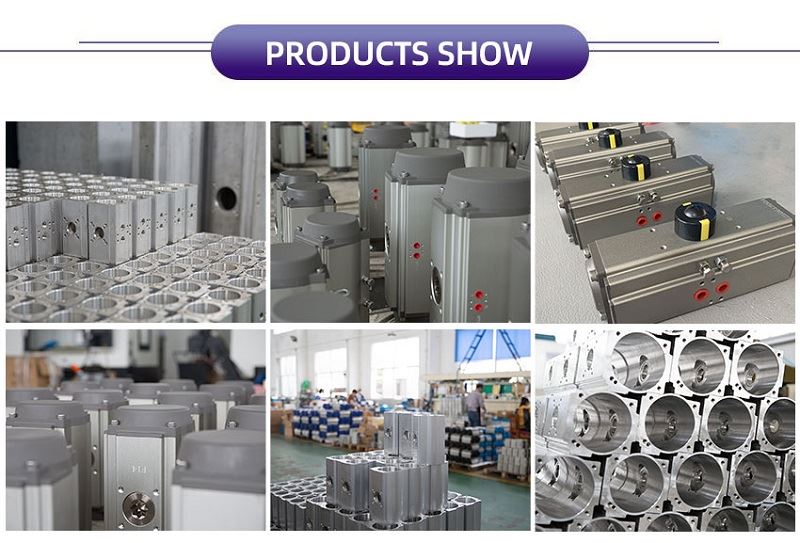

2(1)

Schopnosť zásobovania

Možnosť dodávky: 10 000 jednotiek za mesiac Pneumatický rotačný pohon

Balenie a doručenie

Podrobnosti o balení: 1). samostatný kartón s penovým obalom vo vnútri

2). preglejkové puzdro na námornú prepravu

3). Preglejková paleta pre leteckú prepravu

Výhoda

1) Všetky dôležité náhradné diely by boli ošetrené tvrdou anodizáciou, aby sa do značnej miery zvýšila pevnosť, aby sa zabezpečil dobrý výkon a životnosť.

2) Všetky procesy sú jednorazové tvarovanie pomocou CNC, aby sa zabezpečila presnosť procesu a životnosť.

Technický parameter

XM 3 POLOHA PNEUMATICKÉHO AKTUÁTORA TABUĽKA VÝKONU MOMENTU

Model	Vstupný tlak vzduchu (jednotka:bar)
	3	4	5	6	7	8
	Výstupný krútiaci moment tlaku vzduchu (Nm)
XM-DA32-3S	4.6	6.1	7.6	9.2	10.7	12.2
XM-DA40-3S	7.2	9.6	12.0	14.4	16.8	19.2
XM-DA52-3S	12.0	16.0	20.0	24.0	28.0	32.0
XM-DA63-3S	21.7	28.9	36.0	43.4	50.6	57.8
XM-DA75-3S	30.0	40.0	50.0	60.0	70.0	80.0
XM-DA83-3S	46.8	62.4	78.0	93.6	109.2	124.8
XM-DA92-3S	67.6	90.1	112.6	135.2	157.7	180.2
XM-DA105-3S	97.7	130.3	162.9	195.5	228.0	260.6
XM-DA125-3S	150.5	200.6	250.8	301.0	351.1	401.3
XM-DA140-3S	260.7	347.6	433.8	521.4	608.3	695.2
XM-DA160-3S	397.2	529.6	662.0	794.4	926.8	1059.2
XM-DA190-3S	640.2	853.6	1067.0	1280.4	1493.8	1707.2
XM-DA210-3S	798.0	1064.0	1330.0	1596.0	1862.0	2128.0
XM-DA240-3S	1154.3	1539.0	1923.8	2308.5	2693.3	3078.0
XM-DA270-3S	1755.0	2340.0	2924.0	3510.0	4095.0	4680.0
XM-DA300-3S	2291.4	3055.2	3819.0	4582.8	5346.6	6110.4
XM-DA350-3S	3426.0	4568.0	5710.0	6852.0	7994.0	9136.0
XM-DA400-3S	4872.0	6496.0	8120.0	9744.0	11368.0	12992.0
