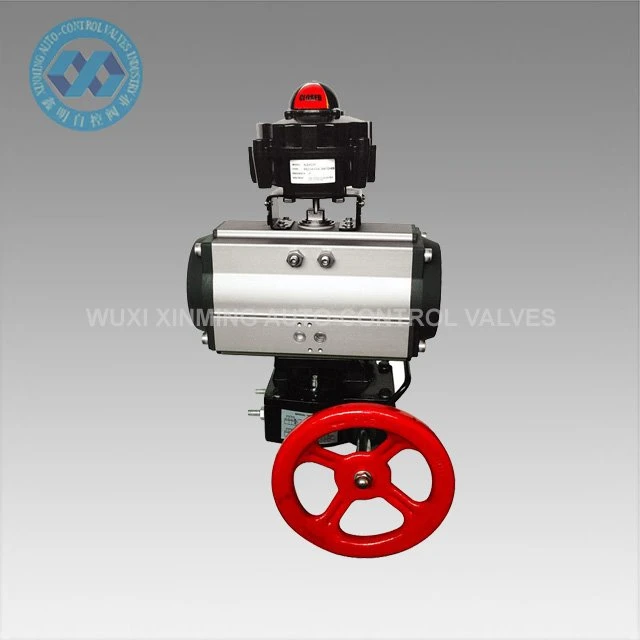

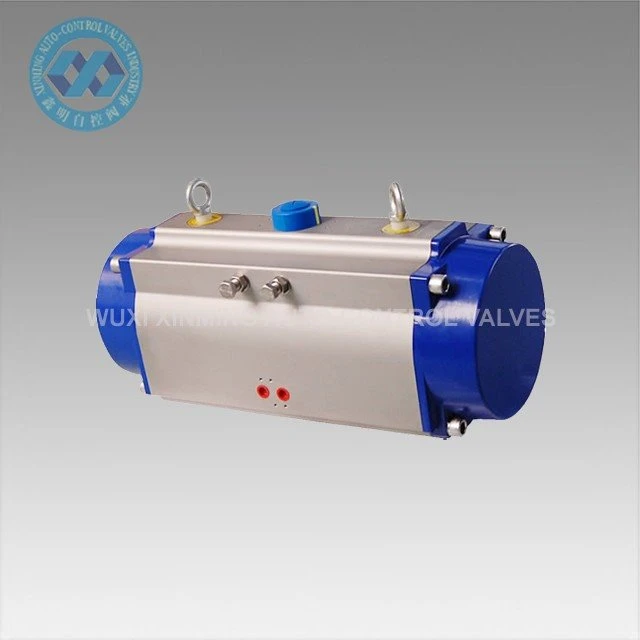

Predstavenie výrobku
On-off pneumatický pohon sa používa na automatické ovládanie klapiek, guľových ventilov a strojného zariadenia s rotačným pohybom. Presné dvojité ozubené piesty z hliníkovej zliatiny pod tlakovým odlievaním s tvrdou oxidačnou úpravou zlepšujú presnosť uhla natočenia a životnosť. Telo pohonu s tvrdou oxidáciou sa dá účinne vyhnúť poškriabaniu.
Rýchle detaily
Názov produktu: Pneumatický pohon On-Off
Názov značky: XM a OEM je tiež akceptovaný
Veľkosť pohonu: 32 mm-400 mm
Uhol natočenia: 0 ° ~ 90 ° (± 5 °)
Rozsah pracovných teplôt: -20 ℃ ~ +80 ℃ (štandard)
-40 ℃ ~ +80 ℃ (nízka teplota)
-15 ℃ ~ 150 ℃ (vysoká teplota)
Tlak prívodu vzduchu: 0,2 ~ 0,8 MPa, 10 MPa max
Horné pripojenie: VDI/VDE3845 NAMUR
Spodné pripojenie: ISO 5211 a DIN3337
Materiál: zliatina hliníka
Štruktúra: hrebeň a pastorok, dvojité ozubené piesty
Povrchová úprava povrchu pohonu: tvrdo eloxovaná alebo oxidácia ponorom
Farba koncovky: čierna sivá, čierna, tmavo modrá, nebesky modrá, červená, oranžová, zelená atď.
Certifikácia: CE, ATEX, SIL3, ISO9001: 2016
Technický parameter
TABUĽKA VÝSTUPU PNEUMATICKÉHO AKTUÁTORA XM
Model | Vstupný tlak vzduchu (jednotka: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Krútiaci moment výstupného tlaku vzduchu (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

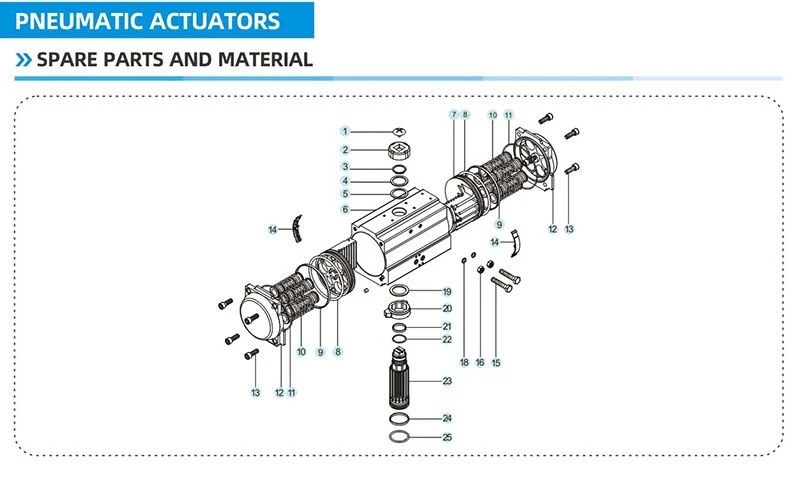

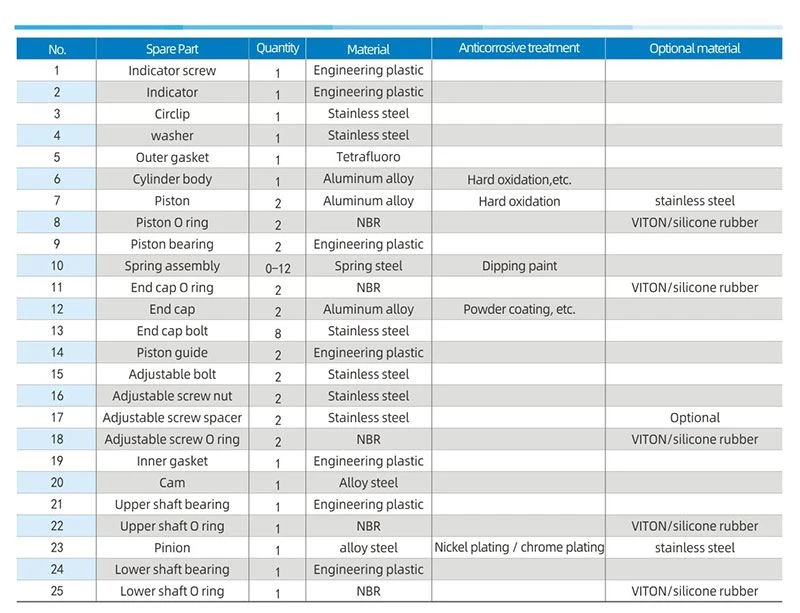

Náhradné diely a materiál

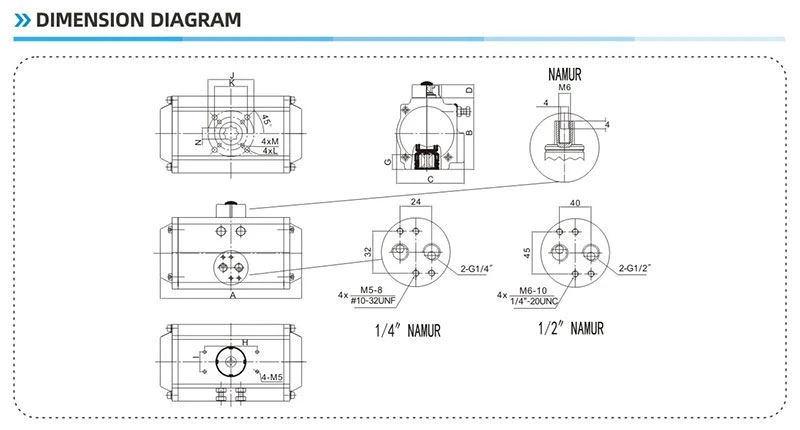

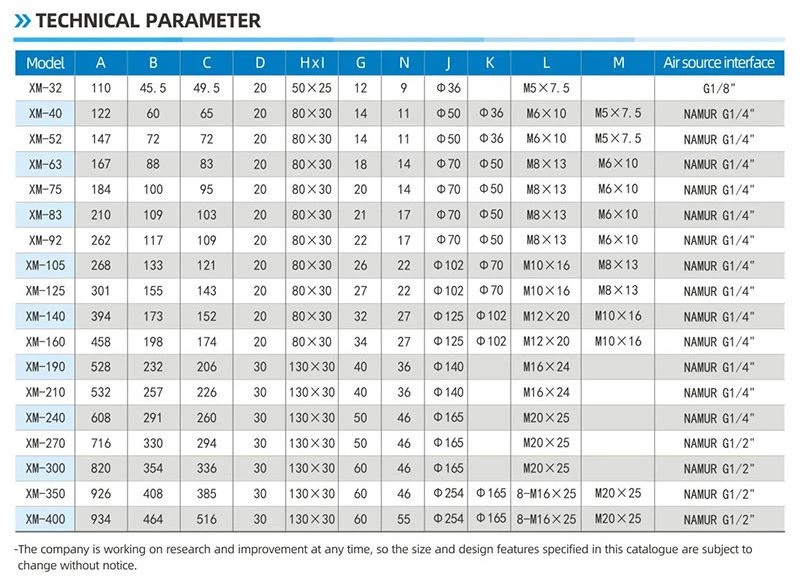

Schéma rozmerov
Možnosť zásobovania
Možnosť dodávky: pneumatický rotačný pohon 10 000 jednotiek za mesiac
Balenie& Doručenie
Detail balenia: 1). samostatný kartón s penovým obalom vo vnútri
2). Preglejkové puzdro na námornú prepravu
3). Preglejková paleta na leteckú prepravu
Prístav odletu: Šanghaj, Čína
Dodacia lehota:
Množstvo (jednotky) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Odh. Čas (dni) | Tovar na sklade | 7 | 20 | Treba dohodnúť |
Výhoda
1) Všetky dôležité náhradné diely by boli ošetrené tvrdou anodizáciou, aby sa do značnej miery zvýšila pevnosť, aby sa zaistil dobrý výkon a životnosť.
2) Všetky procesy sú jednorazové formovanie CNC, aby sa zaistila presnosť procesu a životnosť.
Aplikácia
Pneumatické regálové a pastorkové pohony môžu byť vhodné pre rôzne horľavé, korozívne, prevádzkové, silné magnetické polia, žiarenie, vibrácie korozívne prostredie vnútorné alebo vonkajšie, ktoré sú široko používané v oblasti elektrickej energie, petrochémie, hutníctva, ropy, stavebníctva, drenáže, chemický priemysel, rafinácia ropy, baníctvo, elektráreň, hutníctvo, architektúra, medicína, potraviny, plyn, vedecký výskum a pod.
Predstavenie spoločnosti
Od roku 2007 zakladá spoločnosť WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Vyrábame hlavne pneumatický pohon, pneumatický guľový ventil, pneumatický klapkový ventil, pneumatický/elektrický regulačný ventil atď.
Naša spoločnosť má moderné vybavenie na spracovanie a sofistikované testovacie zariadenie. Naše spracovateľské zariadenia zahŕňajú sústruhy, frézky, vyvrtávačky, hoblíky, vŕtačky, CNC sústruhy, CNC obrábacie centrá a ďalšie zariadenia. Existuje celkom 30 sád, z toho 5 súprav dovážaných vertikálnych obrábacích centier a niekoľko sád pokročilých CNC sústruhov.
Naša služba
1) Horúca linka 7x24 hodín
2) Prísna kontrola kvality
3) Dobrá kvalita za priaznivú cenu
4) Vynikajúci servis
5) Technická podpora online
6) Rýchla dodacia lehota
FAQ
Otázka 1: Kapacita platobných podmienok?
A 1: T/T, L/C, Western Union.
Otázka 2: Obchodné podmienky?
A 2: Podľa Incoterms 2010, zvyčajne s EXW, FOB shanghai, CFR, CIF a DDU.
Otázka 3: Platnosť ponuky?
A 3: Do 30 dní.
Otázka 4: Spôsoby prepravy?
A 4: Po mori, letecky, expresne alebo po železnici.
Otázka 5: Záruka?
A 5: Jednoročná záruka kvality na bezplatný a doživotne platený servis.
Otázka 6: Inštalácia a školenie?
A 6: normálne video vedenie pre inštaláciu. V prípade potreby je k dispozícii platená zahraničná inžinierska služba.
