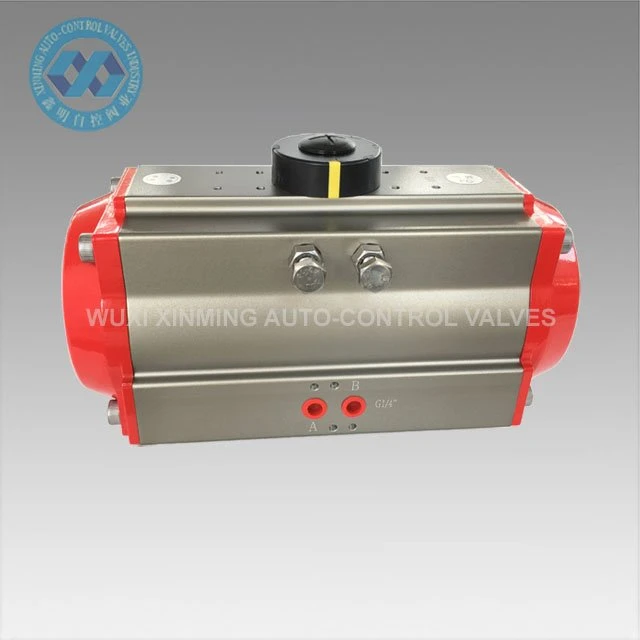

Pneumatický rotačný pohon

Pneumatické rotačné pohony využívajú na výrobu prevádzkovej energie stlačený vzduch. Niektoré sú určené na diaľkové ovládanie ventilov. Pneumatické rotačné pohony sú odolné, poskytujú vysoké sily vzhľadom na ich veľkosť a môžu byť použité v nebezpečných prostrediach....

Zaslať požiadavku

Popis

Podrobnosti o produkte:

Názov produktu	Pneumatický rotačný pohon
Názov značky	XM a OEM sú tiež akceptované
Veľkosť ovládača	32-400 mm
Rotačný uhol	0 stupňov ~ 90 stupňov (± 5 stupňov)
Rozsah pracovnej teploty	-20 stupňov ~ +80 stupňov (štandard) -40 stupňov ~{1}} stupňov (nízka teplota) -15 stupňov ~ 150 stupňov (vysoká teplota)
Tlak prívodu vzduchu	0,2~0,8 MPa, 10 MPa max
Horné pripojenie	VDI/VDE3845 NAMUR
Spodné pripojenie	ISO 5211 a DIN 3337
Materiál	Zliatina hliníka
Štruktúra	hrebeň a pastorok, dvojité hrebeňové piesty
Povrchová úprava tela ovládača	tvrdo{0}}eloxované
Farba koncovky	čierna, čierna, tmavo modrá, nebeská modrá, červená, oranžová, zelená atď.

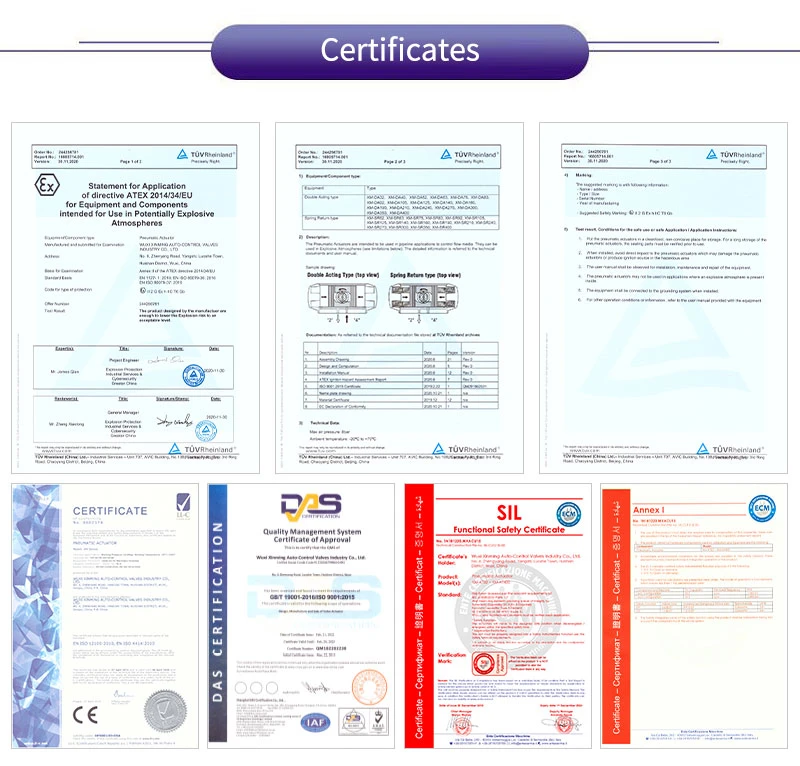

Certifikácia	CE, ATEX, SIL3, ISO9001: 2016

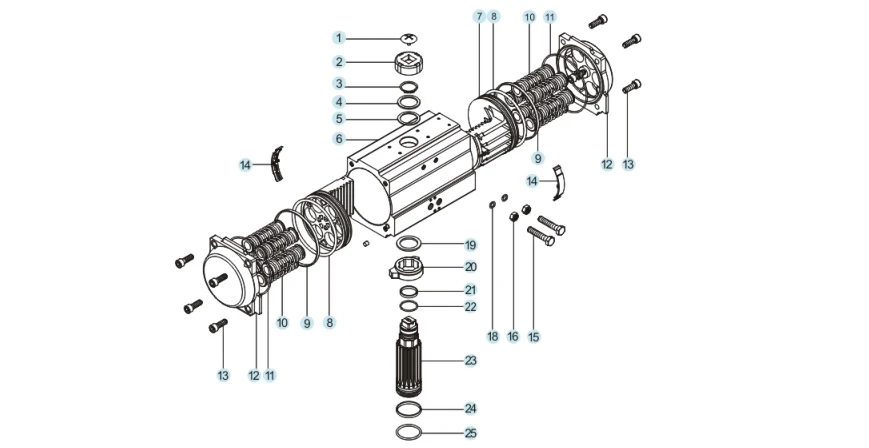

Náhradné diely a materiál:

product-869-448

NIE	Náhradný diel	Množstvo	Materiál	Antikorózna úprava	Voliteľný materiál
1	Indikátorová skrutka	1	Inžiniersky plast
2	Indikátor	1	Inžiniersky plast
3	Poistný krúžok	1	Nehrdzavejúca oceľ
4	Podložka	1	Nehrdzavejúca oceľ
5	Vonkajšie tesnenie	1	tetrafluór
6	Telo valca	1	Zliatina hliníka	Tvrdá oxidácia atď.
7	Piest	2	Zliatina hliníka	Tvrdá oxidácia	Nehrdzavejúca oceľ
8	Piestový O krúžok	2	NBR		VITON/silikónová guma
9	Ložisko piestu	2	Inžiniersky plast
10	Montáž pružiny	0-12	Pružinová oceľ	Namáčacia farba
11	Koncový O krúžok	2	NBR		VITON/silikónová guma
12	Koncový uzáver	2	Zliatina hliníka	Práškové lakovanie atď.
13	Skrutka koncového uzáveru	8	Nehrdzavejúca oceľ
14	Vedenie piestu	2	Inžiniersky plast
15	Nastaviteľná skrutka	2	Nehrdzavejúca oceľ
16	Nastaviteľná skrutkovacia matica	2	Nehrdzavejúca oceľ
17	Nastaviteľná rozpera skrutiek	2	Nehrdzavejúca oceľ		Voliteľné
18	Nastaviteľný skrutkový O krúžok	2	NBR		VITON/silikónová guma
19	Vnútorné tesnenie	1	Inžiniersky plast
20	Cam	1	Legovaná oceľ
21	Ložisko horného hriadeľa	1	Inžiniersky plast
22	O krúžok horného hriadeľa	1	NBR		VITON/silikónová guma
23	Pastorok	1	Legovaná oceľ	Niklovanie / chrómovanie	Nehrdzavejúca oceľ
24	Spodné ložisko hriadeľa	1	Inžiniersky plast
25	Spodný O krúžok hriadeľa	1	NBR		VITON/silikónová guma

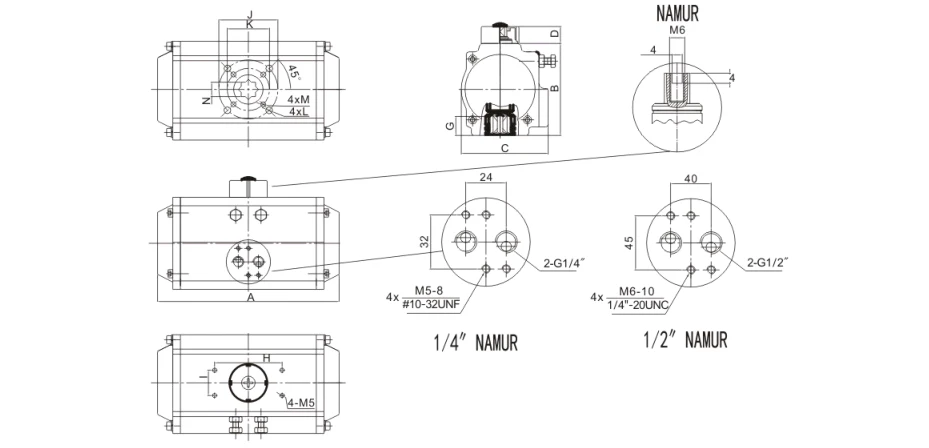

Rozmerový diagram:

product-929-448

Špecifikácie produktu:

Model	A	B	C	D	H×I	G	N	J	K	L	M	Rozhranie -zdroja vzduchu
XM-32	110	45.5	49.5	20	50×25	12	9	Φ36	M5×7.5			G1/8"
XM-40	122	60	65	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-52	147	72	72	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-63	167	88	83	20	80×30	18	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-75	184	100	95	20	80×30	20	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-83	210	109	103	20	80×30	21	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-92	262	117	109	20	80×30	22	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-105	268	133	121	20	80×30	26	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-125	301	155	143	20	80×30	27	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-140	394	173	152	20	80×30	32	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-160	458	198	174	20	80×30	34	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-190	528	232	206	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-210	532	257	226	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-240	608	291	260	30	130×30	50	46	Φ165	M20×25			NAMUR G1/4"
XM-270	716	330	294	30	130×30	50	46	Φ165	M20×25			NAMUR G1/2"
XM-300	820	354	336	30	130×30	60	46	Φ165	M20×25			NAMUR G1/2"
XM-350	926	408	385	30	130×30	60	46	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"
XM-400	934	464	516	30	130×30	60	55	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"

Výhoda

1) Všetky dôležité náhradné diely budú ošetrené tvrdou anodizáciou, aby sa výrazne zvýšila ich pevnosť, aby sa zabezpečil dobrý výkon a životnosť.

2) Všetky procesy sú jedno-formované CNC, aby sa zabezpečila presnosť procesu a životnosť.

Aplikácia

Pneumatické rotačné pohony je možné aplikovať na rôzne horľavé, korozívne, prašné, silné magnetické pole, žiarenie, vibrácie a koróziu vo vnútornom alebo vonkajšom prostredí a sú široko používané v elektroenergetike, petrochémii, metalurgii, rope, zemnom plyne, mestách, budovách a iných oblastiach. Chemický priemysel, rafinácia ropy, baníctvo, elektrárne, hutníctvo, stavebníctvo, medicína, potravinárstvo, zemný plyn, vedecký výskum atď.

Schopnosť zásobovania

Možnosť dodávky: 10 000 jednotiek za mesiac, Pneumatický rotačný pohon

Balenie a doručenie

Detail balenia:

1) Samostatný kartón s penovým obalom vo vnútri

2) Preglejkové puzdro na námornú prepravu

3) Preglejková paleta pre leteckú prepravu

Prístav odchodu: Šanghaj, Čína

Dodacia lehota:

Množstvo (jednotky)	1-50	51-1000	1001-10000	＞10001
Odhad. čas (dni)	Tovar na sklade	7	20	Na vyjednávanie

Naša služba

1) Horúca linka 7x24 hodín

2) Prísna kontrola kvality

3) Dobrá kvalita za priaznivú cenu

4) Vynikajúci-servis

5) Online technická podpora

6) Rýchla dodacia lehota

O nás:

Wuxi Xinming Auto{0}}control Valves Co., Ltd. sa špecializuje na výrobu pneumatických pohonov série XM a automatických regulačných ventilov s certifikáciou ISO9001, ktoré sú v súlade s normami ISO5211/DIN3337/VDI/VDE-3845/NAMUR. S pokročilými možnosťami výskumu a vývoja a výrobnými zariadeniami slúžia naše produkty rôznym odvetviam vrátane ropných a plynárenských, chemických a elektrární, čo stelesňuje náš záväzok „Technológia na prvom mieste, dokonalosť kvality“ prostredníctvom inovatívnych riešení a spoľahlivého výkonu.

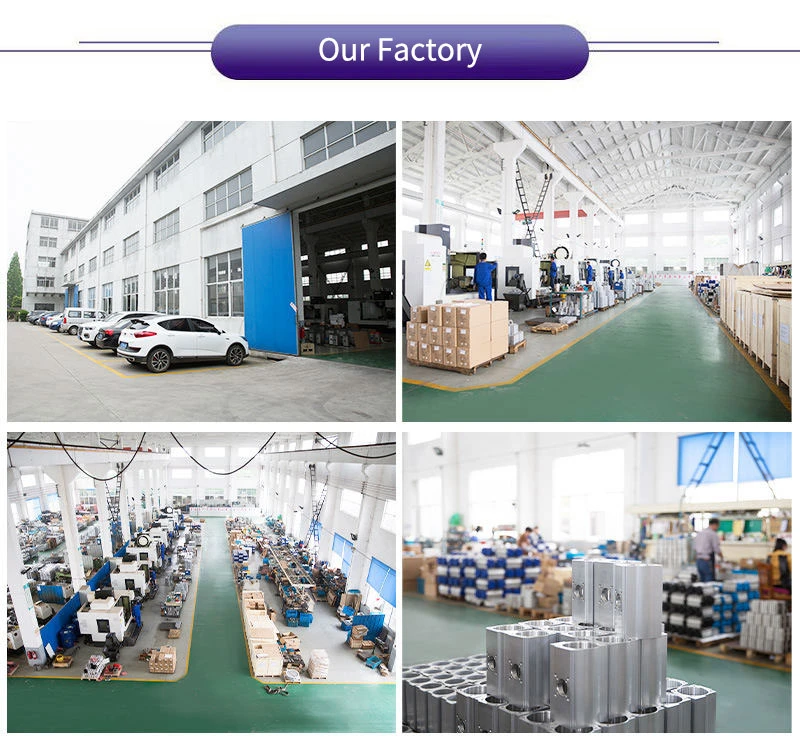

Our Factory
