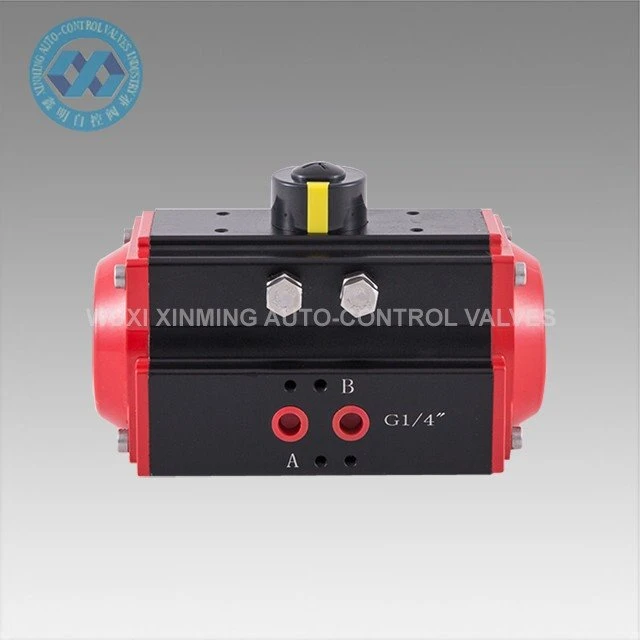

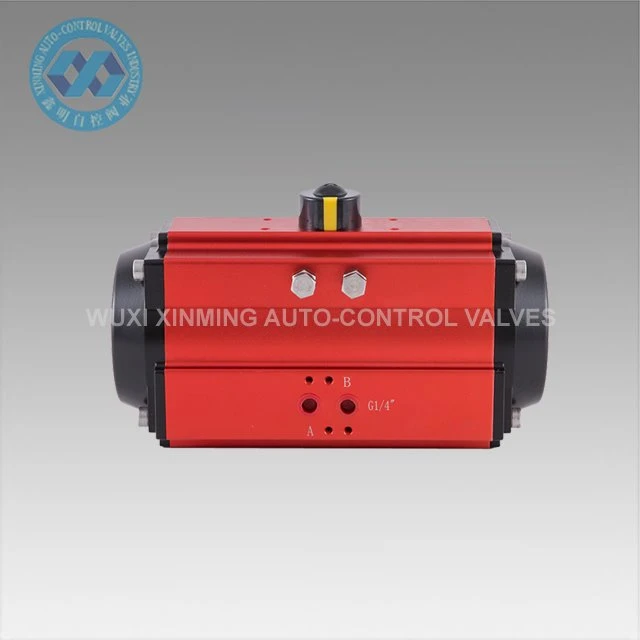

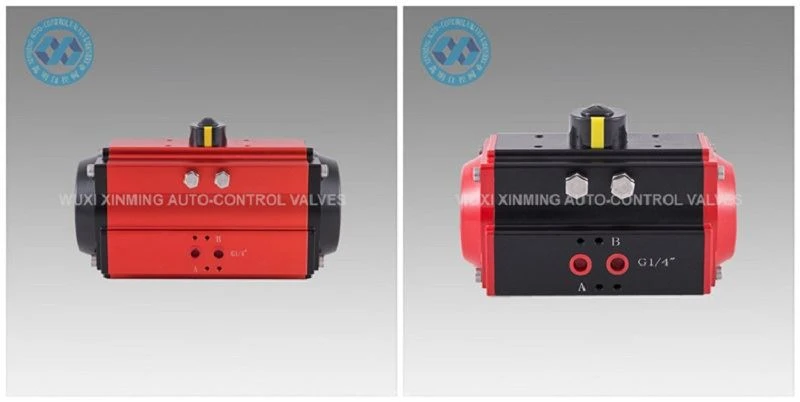

Predstavenie produktu
90 stupňové pneumatické pohony majú jedinečné štýly, pokročilú technológiu, precíznu výrobu, hospodárny a kompaktný dizajn a môžu byť priamo vybavené iným príslušenstvom na zvýšenie efektivity a hospodárnosti.
Stručné podrobnosti
Názov produktu: 90 stupňový pneumatický pohon
Názov značky: XM a OEM je tiež akceptovaný
Veľkosť pohonu: 32mm-400mm
Otočný uhol: 0°~90°(±5°)
Rozsah pracovných teplov: -20°C~ +80°C(štandard)
-40°C~+80°C(nízka teplota)
-15°C~150°C(vysoká teplota)
Tlak prívodu vzduchu: 0,2 ~ 0,8 MPa, 10Mpa max
Horné pripojenie: VDI/VDE3845 NAMUR
Spodné pripojenie: ISO 5211 a DIN3337
Materiál: Hliníková zliatina
Konštrukcia: stojan a čap, dvojštúdové piesty
Úprava povrchu tela pohonu: tvrdá anodizovaná alebo oxidácia ponorom
Koncová čiapka Farba: čierna šedá, čierna, tmavo modrá, neba modrá, červená, oranžová, zelená atď.
Certifikácia: CE, ATEX, SIL3, ISO9001:2016
Technický parameter
XM 90 STUPŇOVÁ TABUĽKA VÝSTUPNÉHO KRÚTIACEHO MOMENTU PNEUMATICKÉHO POHONU
Model | Vstupný tlak vzduchu (jednotka:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Výstupný krútiaci moment tlaku vzduchu(N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

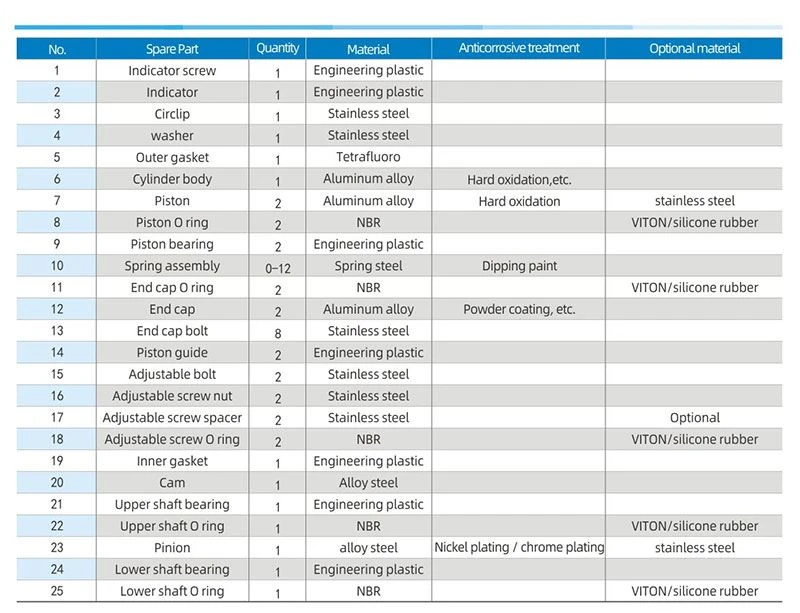

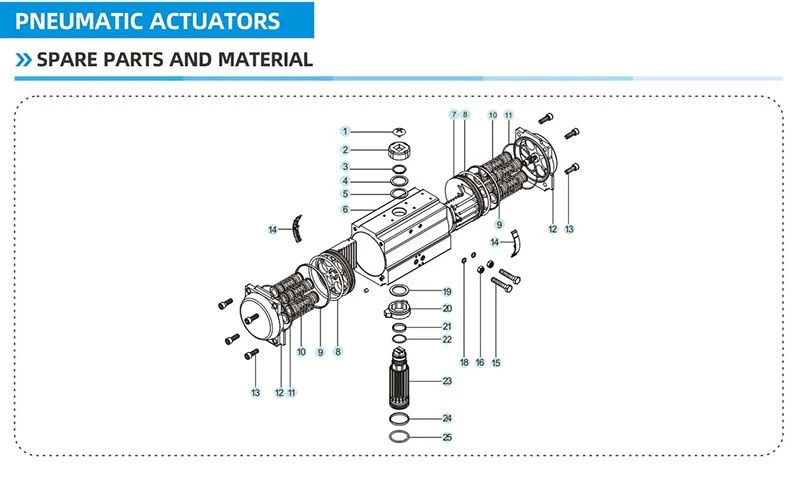

Náhradné diely a materiál

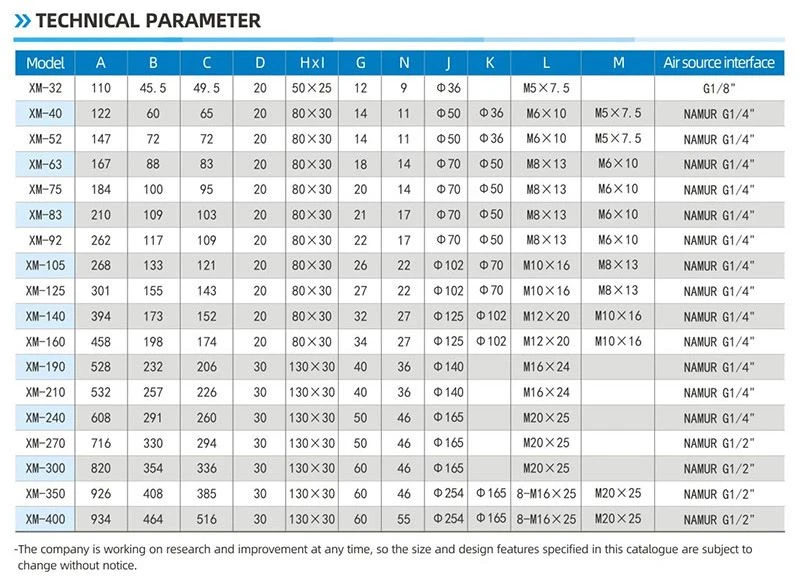

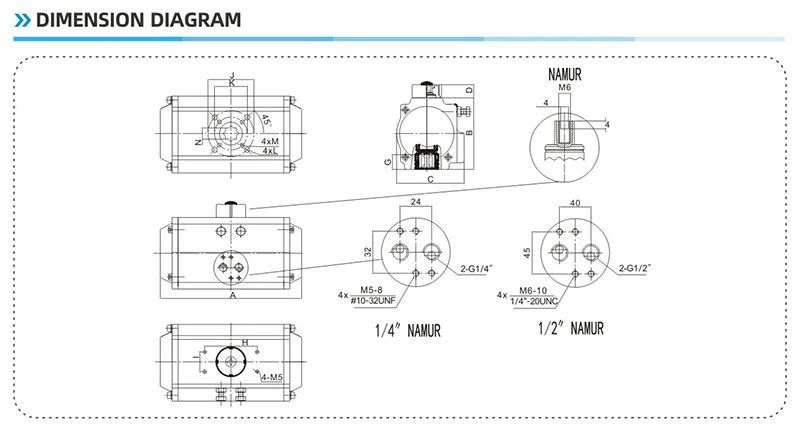

Diagram dimenzií
Rys
-Konštrukcia je kompaktný stojan a pinion pneumatický pohon.
-Používa sa pre štvrtinové ventily, guľové ventily, motýlie ventily a zátky.
-Vysoko kvalitná hliníková zliatina, tvrdý anodizovaný povrch + teflón.
-High-end produkty, vynikajúca kvalita a perfektný certifikačný systém.
-Všetky výrobky sú prísne testované, keď opustia továreň, a každý pohon je označený výrobným kódom pre jednoduchú identifikáciu a sledovanie služieb.
Výhoda
1) Všetky dôležité náhradné diely by boli ošetrené tvrdou anodizáciou, aby sa vo veľkej miere zvýšila pevnosť, aby sa zabezpečil dobrý výkon a životnosť.
2) Všetky procesy sú jednorásmové formovanie CNC na zabezpečenie presnosti procesu a životnosti.
Schopnosť zásobovania
Schopnosť napájania: 10000 jednotiek mesačne Pneumatický rotačný pohon
Balenie a dodávka
Balenie detail: 1). samostatná škatuľa s penovým balením vo vnútri
2). preglejkové puzdro na námornú prepravu
3). Paleta z preglejky na leteckú prepravu
Prístav odchodu: Šanghaj, Čína
Najvyšší čas:
Množstvo(Jednotky) | 1-50 | 51-1000 | 1001-10000 | >10001 |
Est. Čas (dni) | Tovar na sklade | 7 | 20 | Má sa rokovať |
