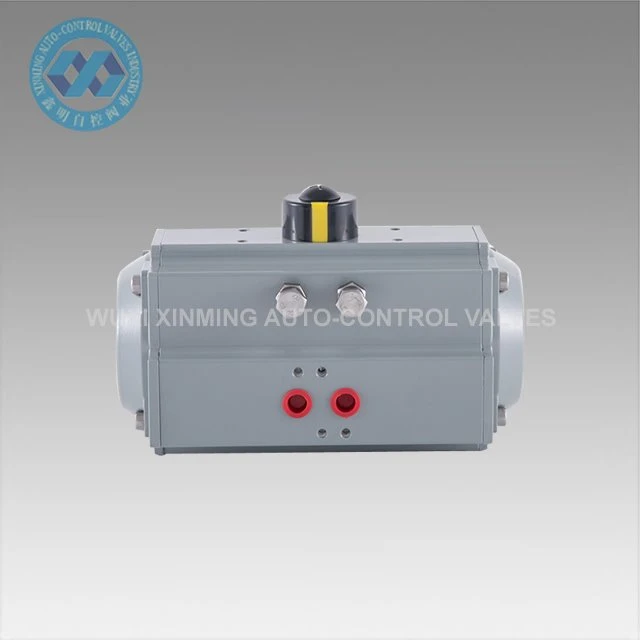

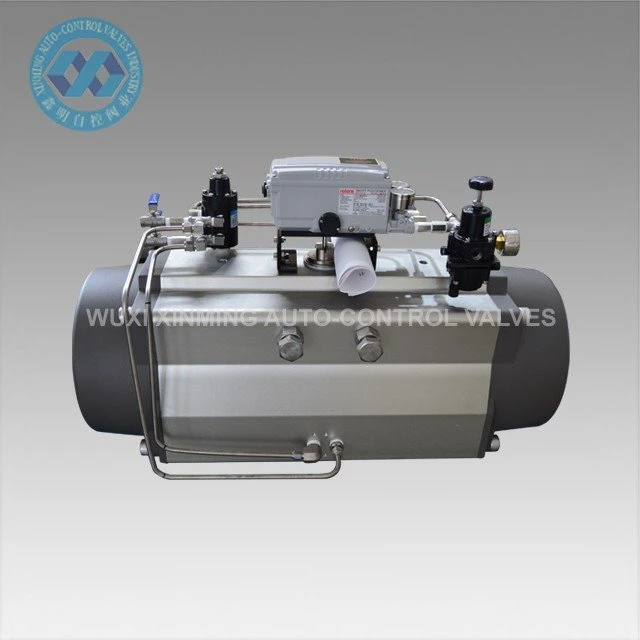

Predstavenie výrobku
Hliníkový pneumatický pohon sa používa na automatické ovládanie škrtiacich ventilov, guľových ventilov a strojov s rotačným pohybom.
Dizajnové prvky
1. Teleso ventilu a piest sú tvrdo eloxované.
2. Pokiaľ indikačná skrutka nie je plastová, všetky ostatné skrutky sú SS304.
3. Veľké a malé výstupné krútiace momenty sú voliteľné.
Rýchle podrobnosti
Názov produktu: Hliníkový pneumatický pohon
Značka: XM a OEM sú tiež akceptované
Veľkosť pohonu: 32-400 mm
Rotary angle: 0 degree 90 degree (±5 degree )
Rozsah pracovnej teploty: -20 stupňov plus 80 stupňov (štandard)
-40 stupňov plus 80 stupňov (nízka teplota)
-15 stupňov 150 stupňov (vysoká teplota)
Tlak prívodu vzduchu: 0.20,8MPa, 10Mpa max
Horné pripojenie: VDI/VDE3845 NAMUR
Spodné pripojenie: ISO 5211 a DIN3337
Materiál: hliníková zliatina
Konštrukcia: hrebeň a pastorok, dvojité hrebeňové piesty
Povrchová úprava tela ovládača: tvrdo eloxovaný s plnou epoxidovou vrstvou (proti miernej korózii)
Farba koncovky: čierna šedá, čierna, tmavo modrá, nebeská modrá, červená, oranžová, zelená atď.
Certifikácia: CE, ATEX, SIL3, ISO9001:2016
Technický parameter
TABUĽKA VÝKONU MOMENTU XM HLINÍKOVÉHO PNEUMATICKÉHO AKTUÁTORA
Model | Vstupný tlak vzduchu (jednotka:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Výstupný krútiaci moment tlaku vzduchu (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Náhradné diely a materiál
Dimension Diagram
Predstavenie spoločnosti
Od roku 2007 založila spoločnosť WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Vyrábame hlavne pneumatický pohon, pneumatický guľový ventil, pneumatický škrtiaci ventil, pneumatický / elektrický regulačný ventil atď.
Naša spoločnosť má moderné vybavenie na spracovanie a sofistikované testovacie zariadenia. Medzi naše spracovateľské zariadenia patria sústruhy, frézky, vyvrtávačky, hobľovačky, vŕtačky, CNC sústruhy, CNC obrábacie centrá a ďalšie zariadenia. Spolu je to 30 sád, z toho je 5 sád importovaných zvislých strojových centier a niekoľko sád pokročilých CNC sústruhov.
Schopnosť zásobovania:10 000 jednotiek za mesiac Pneumatický rotačný pohon
Doručenie balenia
Podrobnosti o balení: 1). samostatný kartón s penovým obalom vo vnútri
2). preglejkové puzdro na námornú prepravu
3). Preglejková paleta pre leteckú prepravu
Prístav odchodu:Šanghaj, Čína
Dodacia lehota:
Množstvo (jednotky) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Odhad. čas (dni) | Tovar na sklade | 7 | 20 | Na vyjednávanie |
