Predstavenie produktu
V priemyselných systémoch automatizácie ventilov je pohon komponentom, ktorý určuje, či ventil môže spoľahlivo fungovať počas dlhých cyklov. V mnohých reálnych inštaláciách, ktoré sme videli, nie sú problémy s ventilom spôsobené samotným ventilom, ale nesprávnym výberom ovládača-nedostatočným krútiacim momentom, nestabilným spínaním alebo zlou odozvou pri nepretržitej prevádzke.

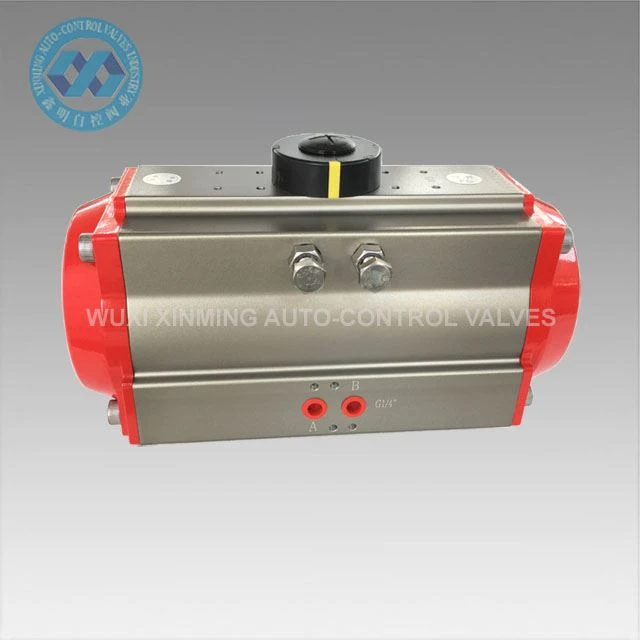

Pneumatický ovládač ventilov XM je určený na automatizáciu štvrť{0}}otáčkových ventilov vrátane guľových ventilov a škrtiacich ventilov. Premieňa stlačený vzduch na rotačný pohyb prostredníctvom mechanizmu ozubeného hrebeňa a pastorka, čo umožňuje rýchlu a stabilnú prevádzku ventilov v priemyselných procesných systémoch.
Je široko používaný pri úprave vody, chemickom spracovaní, systémoch HVAC a všeobecnej priemyselnej automatizácii, kde sa vyžaduje spoľahlivé ovládanie ventilov.
Vlastnosti
- Štruktúra hrebeňa a pastorka pre stabilný rotačný pohyb
- Rýchla pneumatická odozva pre automatické ovládanie ventilov
- Dostupné v dvojčinných typoch a typoch s vratnou pružinou
- Montáž ISO 5211 pre jednoduchú inštaláciu ventilu
- Kompaktné puzdro z hliníkovej zliatiny pre priemyselné použitie
- Vhodné pre nepretržitú cyklistickú prevádzku
- Kompatibilné so solenoidovými ventilmi a koncovými spínačmi

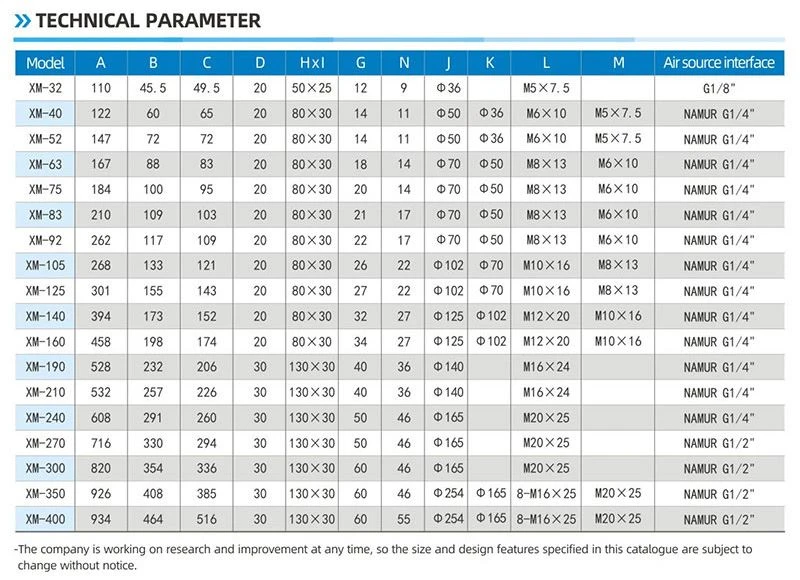

Technické špecifikácie
Typ produktu: Pneumatický pohon ventilu
Prevedenie: ozubený hrebeň a pastorok
Typ operácie: Pružinový návrat
Uhol otočenia: štandardný 90 stupňov
Pracovné médium: Čistý, suchý stlačený vzduch
Materiál tela: zliatina hliníka
Montážna norma: ISO 5211
Prevádzkový tlak: 2,5 – 8 bar
Teplotný rozsah: K dispozícii sú štandardné / vysoké teploty
Riadiaci systém: Kompatibilný s pneumatickou automatizáciou
Montáž pneumatických pohonov
Primeranou inštaláciou je zabezpečiť, aby os pneumatického pohonu a drieku ventilu boli koaxiálne. Pred montážou pohonu a ventilu by sa mal ventil zmerať a nemal by sa prekročiť požadovaný krútiaci moment. Po montáži sa pneumatický pohon a ventil otestujú a na ventil sa aplikuje menovitý tlak. Tlak zdroja vzduchu pohonu je 0,4 mpa alebo podľa požiadaviek užívateľa. Otváranie a zatváranie ventilu by malo byť flexibilné a nemalo by dochádzať k zaseknutiu, plazeniu a iným javom a vykonajte viacero pokusov.
Pneumatické pohony vybavené solenoidovými ventilmi by mali byť počas ladenia vybavené ručnými zariadeniami. Zapnite červené tlačidlo na solenoidovom ventile a prejdite elektrickým uvedením do prevádzky. Pri použití ručného ovládacieho mechanizmu by sa mal odpojiť zdroj plynu alebo kvapaliny a potom by sa mal odladiť pneumatický mechanizmus. Pneumatické pohony by mali udržiavať zdroj vzduchu v suchu a čistote a pohony by sa mali pravidelne udržiavať a udržiavať a vzduchový filter by sa mal pravidelne vypúšťať a vypúšťať, aby sa predišlo vniknutiu do solenoidového ventilu alebo pneumatického pohonu a ovplyvneniu normálnej práce.
Aplikácie
- Systémy automatizácie guľových ventilov
- Systémy ovládania klapiek
- Úpravne vody
- Potrubné systémy HVAC
- Chemické technologické linky
- Priemyselné inžinierske potrubia
- Automatizované výrobné systémy
OEM a prispôsobenie
- XM poskytuje flexibilné OEM riešenia pre rôzne projektové požiadavky:
- Dvojčinná konfigurácia alebo konfigurácia s vratnou pružinou
- Nastavenie krútiaceho momentu pre rôzne veľkosti ventilov
- V prípade potreby špeciálne montážne rozhrania
- Integrácia solenoidového ventilu a spätnej väzby polohy
- Podpora značky a balenia OEM
