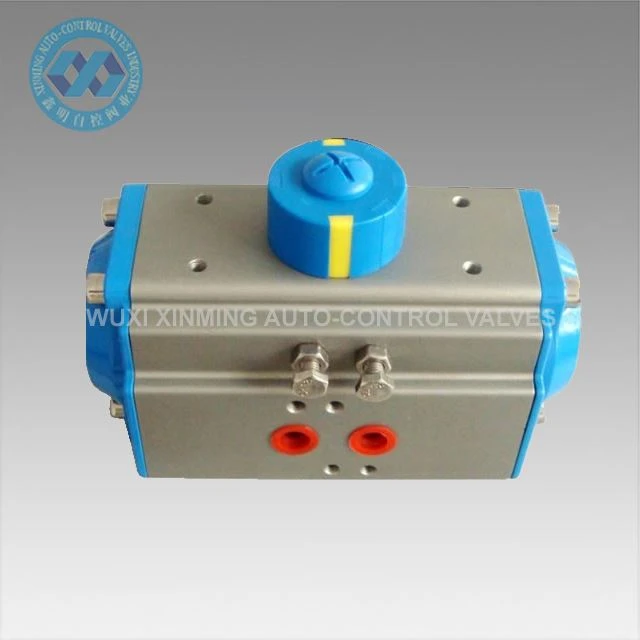

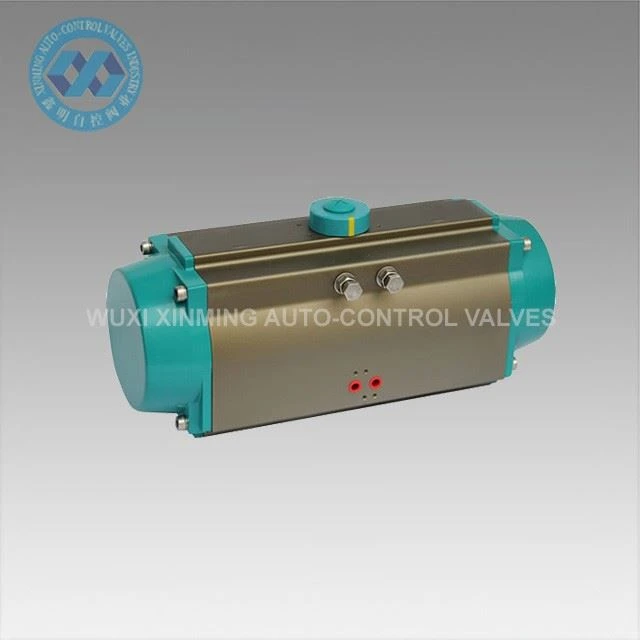

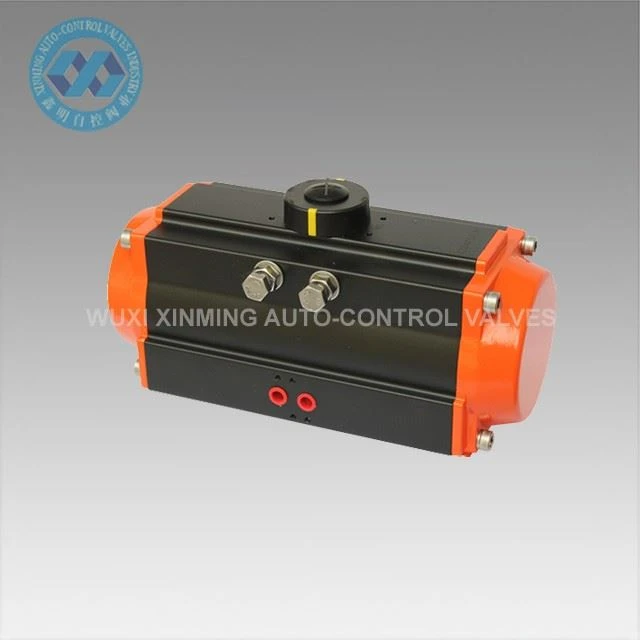

Čínsky továrenský jednočinný pohon pneumatických ventilov (CE, ATEX, SIL3)

Čínsky továrenský jednočinný pohon pneumatických ventilov (CE, ATEX, SIL3)

Jednočinný pohon pneumatických ventilov sa používa na automatické ovládanie motýlích ventilov, guľových ventilov a strojov rotačným pohybom. Presné odlievacie hliníkové zliatinové dvojhlavové piesty s tvrdým oxidačným spracovaním zlepšujú presnosť rotačného uhla a životnosť. Telo pohonu s tvrdou oxidáciou sa môže účinne vyhnúť poškriabaniu.

Zaslať požiadavku

Popis

Úvod produktu

Single Acting Pneumatic Valve Actuator je horúci predajný produkt v roku 2022, ktorý je s kompaktným dizajnom, dlhou životnosťou, vysokou kvalitou, prevodovým a prevodovým stojanom. Tento výrobok sa používa pre 90° rotačné ventily, ako sú guľôčkové valy, motýlie ventily, zástrčkové ventily atď. Naša spoločnosť kladie kvalitu výrobkov ako prvú úlohu, pričom prijíma najmodernejšie výrobné zariadenia a technológie, oveľa lepšie ako podobné výrobné továrne na kvalitu a výkon výrobkov.

Pneumatic Rotary Actuator AT 83

Technický parameter

Funkcie

1. Dvojpolohový stojan

2. Integrovaný dizajn

3. Krútiaci moment s vysokým výkonom

4. Presný rotačný uhol

5. Dlhá životnosť

6. Upevňovacie prvky z nehrdzavejúcej ocele pre dlhodobú odolnosť proti korózii

7. Rozhranie medzi piestom, kolíkom a karosériou je vyrobené z materiálu s nízkym trením

Špecifikácie

1). Rozsah tlaku: Max. Pracovný tlak 10bar

2). Tlak vzduchu: 2,5bar~ 8bar

3). Rozsah nastavenia: 90° ± 5°

4). Teplota okolia: -20 ~ +90 ° C

5). Typ: Jednočinný (jarný návrat), dvojaký herecký

6) Voliteľné príslušenstvo: Solenoidové ventily, obmedzený spínač, elektrická poloha

7) Mazanie: Všetky pohyblivé časti sú potiahnuté mazivami, čím sa predlžuje ich životnosť

8). Životný čas: Miliónkrát

Normy

A. Rozhranie medzi pohonom a ventilom: 4 alebo 8 otvorov skrutky podľa DIN/ISO

5211, náprava montuje otvor podľa DIN 3337

B. Rozhranie medzi pohonom a riadiacim ventilom: 7100 D/S-7350 D/S podľa

NAMUR alebo VDI/VDE 3845, 7040 D/S-7090 D/S pripojenie cez dosku adaptéra

C. Rozhranie medzi pohonom a signálnou skrinkou: Podľa VDI/VDE 3845

Zavedenie

I. Orgán aktuátora

Chlapčenský materiál je zliatina oxidu hlinitého. Vnútorný a vonkajší povrch sú ošetrené oxidáciou anodizu a leštením. Vonkajší povrch je pokovovaný tak, aby bolo možné zaručiť antikoróznu fikciu pohonu a minimálne trenie o piesty.

II. Koncové krytie

Konečným krycím materiálom je hliníkový odlievací koncový kryt je ošetrený epoxidovým polyesterom, aby sa čo najlepšie zaručil antikorózny výkon.

III. Hnací hriadeľ

Materiál hnacieho hriadeľa je stredne uhlíková oceľ s jemným spracovaním a pokovovaním nickle tak, aby piesty mali lepšiu kvalitu v antikoróznom, anti-trení atď.

IV. Piest

Piestový materiál je hliníková zliatina. Maximálny krútiaci moment môže byť výstupný, keď je pohon uvedený do činnosti s určitým tlakom.

V. Piestové tesnenie

Na zabezpečenie normálneho a spoľahlivého výkonu pohonu pri normálnej teplote sa aplikuje gumové tesnenie NBR-70. FPM je možné aplikovať aj podľa požiadaviek klientov.

VI. Úprava cestovania

Plus/mínus 5 stupňový zdvih je možné nastaviť cez dve skrutky.

Aplikácia

Pneumatické rotačné pohony môžu byť vhodné pre rôzne horľavé, korozívne, duty, silné magnetické pole, žiarenie, vibračné korozívne prostredie vnútorné alebo vonkajšie, ktoré sú široko používané v oblasti elektrickej energie, petrochemickej, hutníckej, ropy, plynu, mesta, stavebnej drenáže, chemického priemyslu, rafinácie ropy, baníctva, elektrárne, hutníctva, architektúry, medicíny, potravín, plynu, vedeckého výskumu atď.
