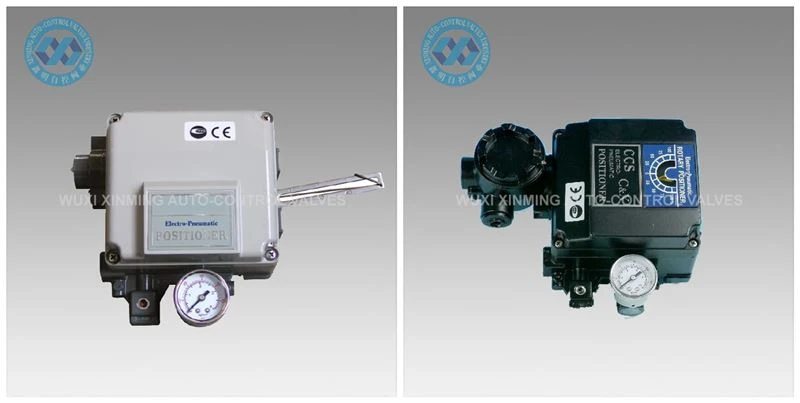

Predstavenie výrobku
Polohovač ventilu YT1000 sa používa s pneumatickým riadiacim ventilom na vytvorenie regulačnej slučky s uzavretou slučkou. Signál jednosmerného prúdu vydávaný riadiacim systémom sa prevádza na signál plynu, ktorý poháňa regulačný ventil na riadenie činnosti regulačného ventilu. Súčasne sa robí spätná väzba podľa stupňa otvorenia regulačného ventilu, takže poloha ventilu môže byť správne umiestnená podľa riadiaceho signálu vydávaného systémom. Elektrický polohovadlo je možné použiť pre jednočinné (pružinový typ) a dvojčinné pneumatické pohony.
Inštalácia elektropneumatických polohovadiel ventilov: Táto séria je nastavovacieho typu a je určená pre dvojčinné alebo jednočinné pohony so vstupnými a výstupnými spätnoväzbovými signálmi 4-20 mA. Pneumatický pohon je vybavený elektropneumatickým polohovadlom ventilu a konzolou, spájajúcou spätnú páku cez drážku NAMUR pastorka, ktorá je upevnená 4 skrutkami. Potrubie zdroja vzduchu je možné pripojiť na realizáciu regulácie nastavenia.
Technické parametre
Elektricko-pneumatický polohovač ventilu série 1000 sa používa s pneumatickým riadiacim ventilom na vytvorenie uzavretej regulačnej slučky. Signál jednosmerného prúdu vydávaný riadiacim systémom sa konvertuje na signál plynu, ktorý poháňa regulačný ventil na ovládanie činnosti regulačného ventilu. ,spätná väzba sa vykonáva podľa stupňa otvorenia regulačného ventilu, aby sa poloha ventilu dala správne umiestniť podľa riadiaceho signálu vydávaného systémom.Elektrický polohovač je možné použiť pre jednočinný (pružinový typ) a dvojčinný pneumatických pohonov. Inštalácia elektropneumatických polohovadiel ventilov:Táto séria je nastavovacieho typu a je určená pre dvojčinné alebo jednočinné pohony so vstupnými a výstupnými 4-20 signálmi spätnej väzby. Pneumatický pohon je vybavený elektropneumatickým polohovadlom ventilu a konzolou ,prepojenie páky spätnej väzby cez drážku NAMUR pastorka, ktorá je upevnená 4 skrutkami. Na realizáciu ovládania nastavenia je možné pripojiť potrubie zdroja vzduchu.

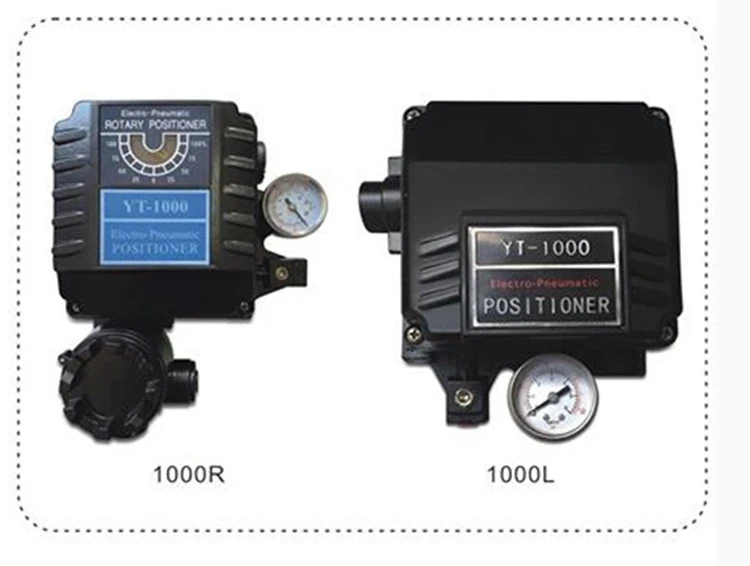

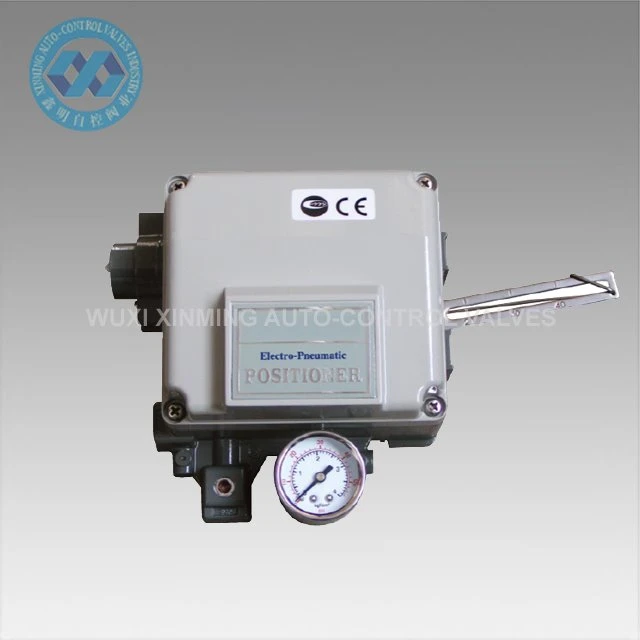

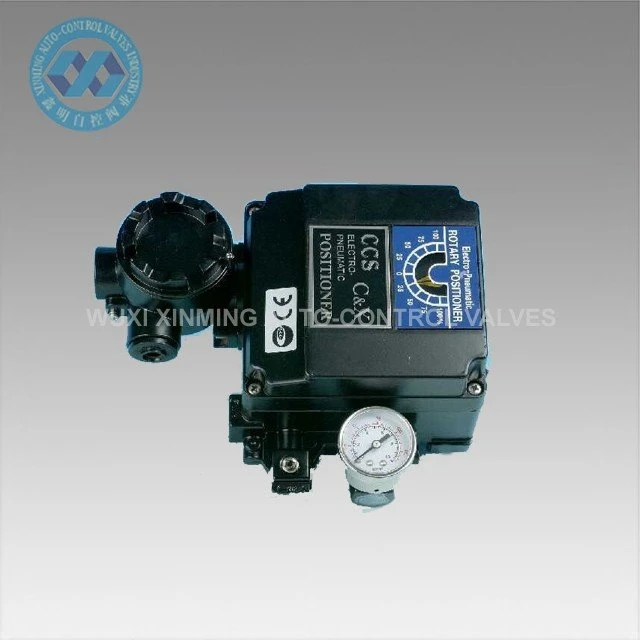

Položka | Model | 1000L (lineárny typ) | 1000R (rotačný typ) |
Jednočinné Dvojité pôsobenie | |||
Vstupný signál, odpor | 4~20Ma.dc 250Ω±15Ω | ||
Tlak prívodu plynu | 1,4~7kgf/cm²（20 ~ 100 psi） | ||
Mŕtvica | 10-105 mm | 0-90stupňa | |
Elektrické rozhranie | PT(NPT)1/2 | ||
Trieda odolná voči výbuchu | EXD II BT4/Exd II BT6 /Exia II CT6 | ||
Úroveň ochrany | IP66 | ||
Teplota okolia | -20stupňa~70stupňaOpakovateľnosť ±0.5% | ||
Lineárne | ±1%F.S ±2% F.S ±2% F.S | ||
Hysteréza | ±1%F.S Citlivosť±0.2%F.S ±0.5% F.S | ||
Spotreba energie vzduchu | 3 LPM (sup=1, 4 kgf/cm²,20 psi) | ||
Prietok | 80 LPM (sup=1,4 kgf/cm²,20 psi) | ||
Materiál | Liaty hliník | ||
Hmotnosť | 2,7 kg ~ 2,8 kg | ||
Model | 1000L/R |
Typy | L: Lineárny typ, R: Rotačný typ |
Forma pôsobenia | S:Jednoduchá akcia, D:Dvojitá akcia |
Forma odolná proti výbuchu | M: Exd II BT4 odolný proti výbuchu Exd II BT6, I: Iskrovo bezpečná Exia II CT6,n: Normálne |
Páka spätnej väzby | R1,M6*40L;R2,M8*40L;R,NAMUR;1,10~40 mm; 2,40-70 mm |
Otvor | 90,90~180,180 |
Typ rozhrania | PT,NPT |
Možnosť | 0,+ PTM, +L/S |
Predstavenie spoločnosti
Od roku 2007 založila spoločnosť WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Vyrábame hlavne pneumatický pohon, pneumatický guľový ventil, pneumatický škrtiaci ventil, pneumatický / elektrický regulačný ventil atď.
Naša spoločnosť má moderné spracovateľské zariadenia a sofistikované testovacie zariadenia. Medzi naše spracovateľské zariadenia patria sústruhy, frézky, vyvrtávačky, hobľovačky, vŕtačky, CNC sústruhy, CNC obrábacie centrá a ďalšie zariadenia. Spolu je to 30 sád, z toho je 5 sád importovaných zvislých strojových centier a niekoľko sád pokročilých CNC sústruhov.
FAQ
Otázka 1: Kapacita platobných podmienok?
A 1: T/T, L/C, Western Union.
Otázka 2: Obchodné podmienky?
A 2: V súlade s Incoterms 2010, normálne s EXW, FOB shanghai, CFR, CIF a DDU.
Otázka 3: Platnosť ponuky?
A 3: Do 30 dní.
Otázka 4: Spôsoby prepravy?
A 4: Po mori, letecky, expresne alebo po železnici.
Otázka 5: Záruka?
A 5: Jednoročná záruka kvality zadarmo a doživotná platená služba.
Otázka 6: Inštalácia a školenie?
A 6: normálny video návod na inštaláciu. V prípade potreby sa poskytuje platená zámorská inžinierska služba.
