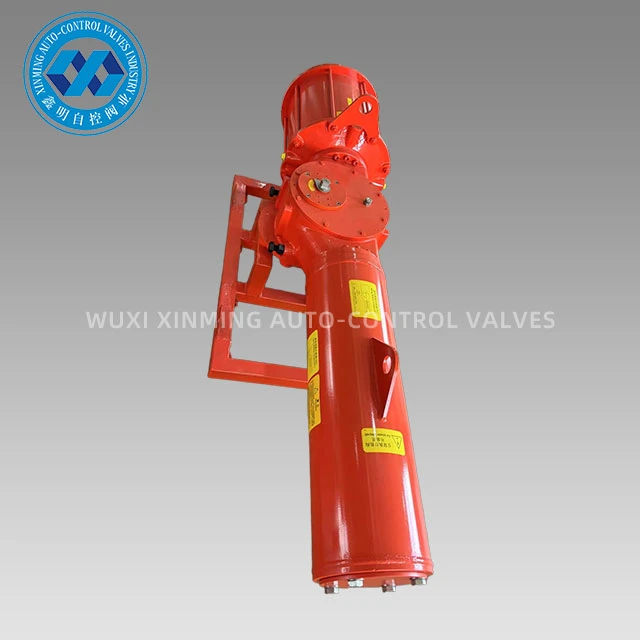

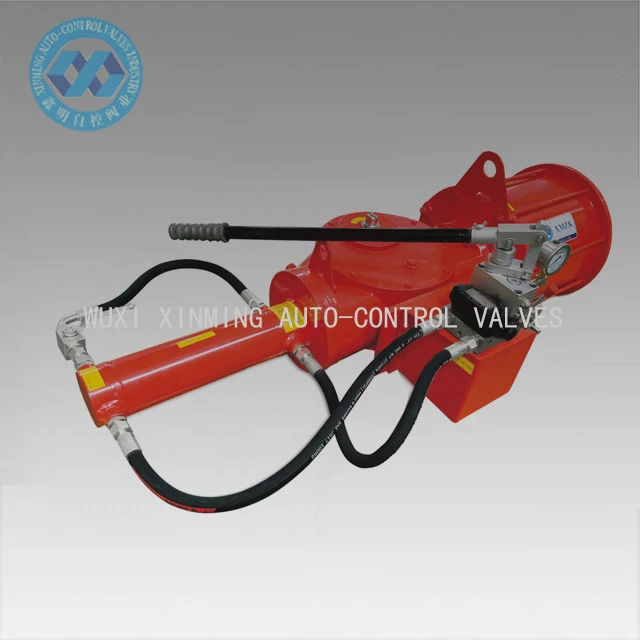

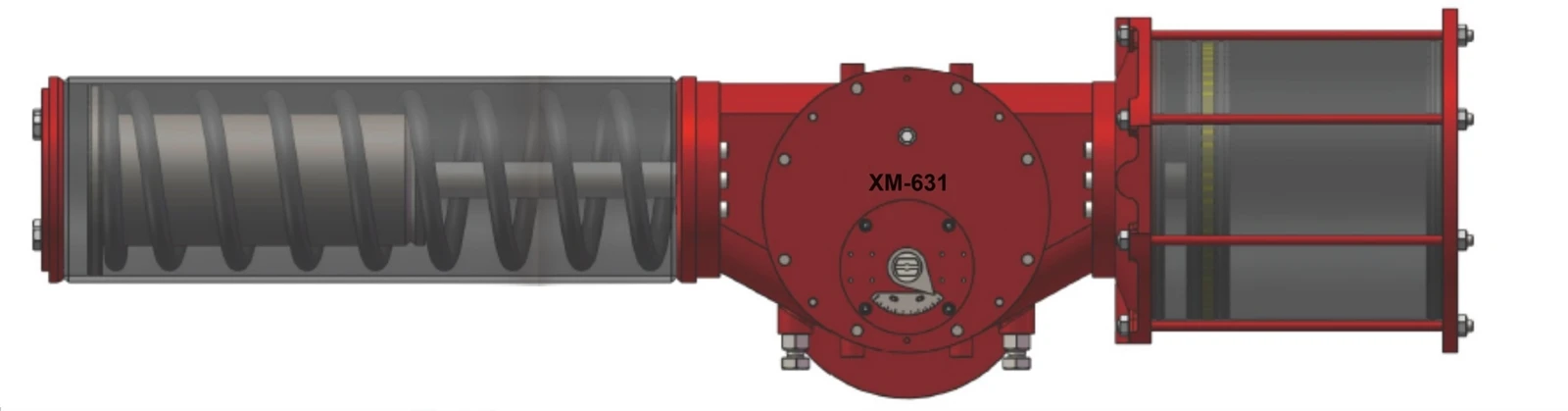

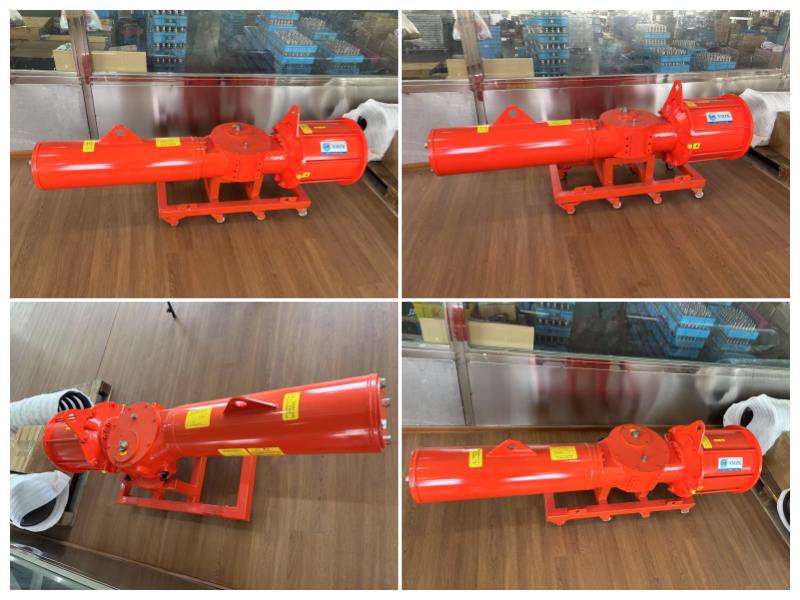

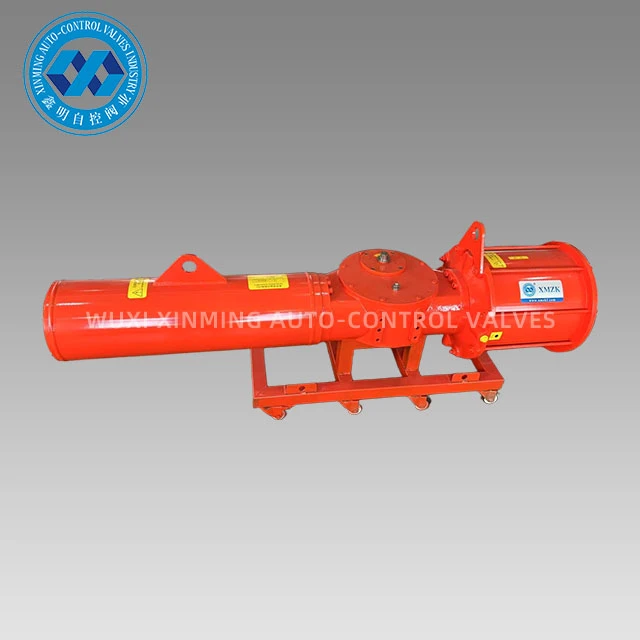

Pneumatický pohon Scotch Yke s pružinou

Pneumatický ovládač Scotch Yoke s pružinou je vysoko{0}}spoľahlivé hnacie zariadenie určené na priemyselné ovládanie ventilov. Používa jedinečný prevodový mechanizmus Scotch Yoke na premenu sily stlačeného vzduchu na rotačný pohyb o 90 stupňov a realizuje funkciu automatického resetovania prostredníctvom vstavanej-silnej pružiny, ktorá zaisťuje, že sa ventil rýchlo vráti do bezpečnej polohy (úplne otvorený alebo úplne zatvorený) v prípade zlyhania vzduchu alebo núdze. Modulárna konštrukcia pružinového pneumatického ovládača Scotch Yoke podporuje štandardné rozhranie ISO 5211/NAMUR, môže byť prispôsobená rôznym typom guľových ventilov a klapiek a môže byť vybavená koncovými spínačmi, solenoidovými ventilmi a ďalším príslušenstvom pre automatické ovládanie. V porovnaní s tradičnými pohonmi s ozubeným kolesom a pastorkom má konštrukcia strmeňa vyššiu mechanickú účinnosť a dlhšiu životnosť a je ideálnou voľbou pre ovládanie ventilov v nebezpečných podmienkach. Konštrukcia strmeňa je vynikajúcou voľbou pre ovládanie ventilov v nebezpečných situáciách, pretože má dlhšiu životnosť a vyššiu mechanickú účinnosť ako bežné pohony s ozubeným kolesom a pastorkom.

Vlastnosti produktu:

1. Existujú dva typy pneumatických pohonov XM scotch yoke: symetrické a naklonené, ktoré zodpovedajú dvom rôznym charakteristikám výstupného krútiaceho momentu. Naklonený pohon strmeňa má vysoký rozbehový moment a nízky prevádzkový moment, vhodný na ovládanie klapiek. Symetrický pohon strmeňa má vyváženejšiu krivku krútiaceho momentu a je vhodný hlavne na ovládanie guľových a kužeľových ventilov.
2. O-krúžky zapuzdrené z dvoch materiálov (guma a PFA) sa dajú použiť pri rôznych teplotách a pracovných podmienkach.
Dvojitý O-krúžok a konštrukcia ložiska zaisťujú stabilitu a spoľahlivosť modulárneho valca.
3. Výstupný krútiaci moment typu XM s vratnou pružinou môže dosiahnuť viac ako 140 000 Nm a výstupný krútiaci moment dvojčinného typu môže dosiahnuť viac ako 250 000 Nm.
Pracovný tlak: 0,3-0,6MPa.
4. Stredový modul telesa aj modul valca sú vyrobené z tvárnej liatiny alebo uhlíkovej ocele, aby bola zabezpečená dostatočná pevnosť. Celková štruktúra je kompaktná a dizajn je krásny a koordinovaný. Tyč a piest zaisťujú najlepší krútiaci moment.
5. Kompozitné materiály s nízkym trením a dlhou životnosťou zabraňujú priamemu kontaktu kovu-na{2}}kov, vďaka čomu je údržba a výmena rýchla a jednoduchá.
6. Výstupný hriadeľ vyhovuje najnovším normám ISO5211 a NAMUR. Jeho veľkosť je možné prispôsobiť a nehrdzavejúca oceľ je voliteľná.
7. Štandardný indikátor polohy NAMUR uľahčuje inštaláciu príslušenstva, ako sú skrinky koncových spínačov a polohovadlá.
8. Dve nezávislé uhlovo nastaviteľné skrutky môžu nastaviť zdvih ventilu od -6 stupňov do 96 stupňov, čo pomáha predĺžiť životnosť sedla ventilu.

Princíp je taký, že:

stlačený vzduch vstupuje do komory, aby tlačil piest, aby vykonával lineárny pohyb, a prevodovými štruktúrami čapu strmeňa a drážky strmeňa sa lineárny pohyb piestu premení na rotačný pohyb strmeňa a poháňa výstupný hriadeľ, aby sa otáčal, čím sa dosiahne ovládanie ventilu.
