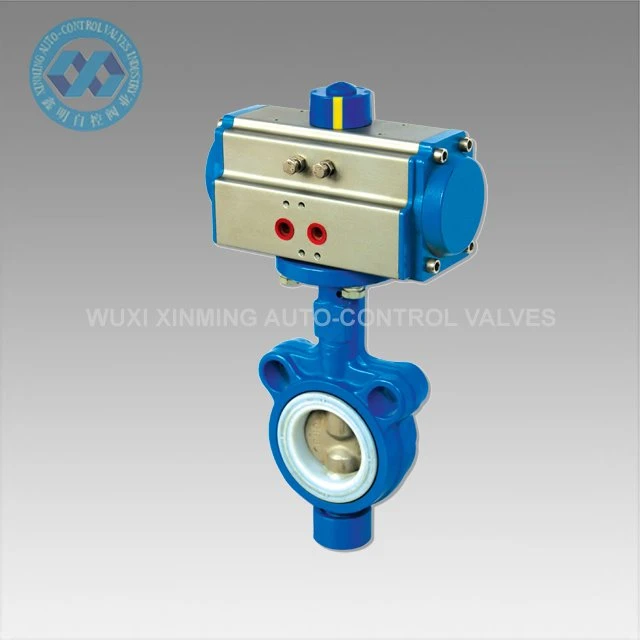

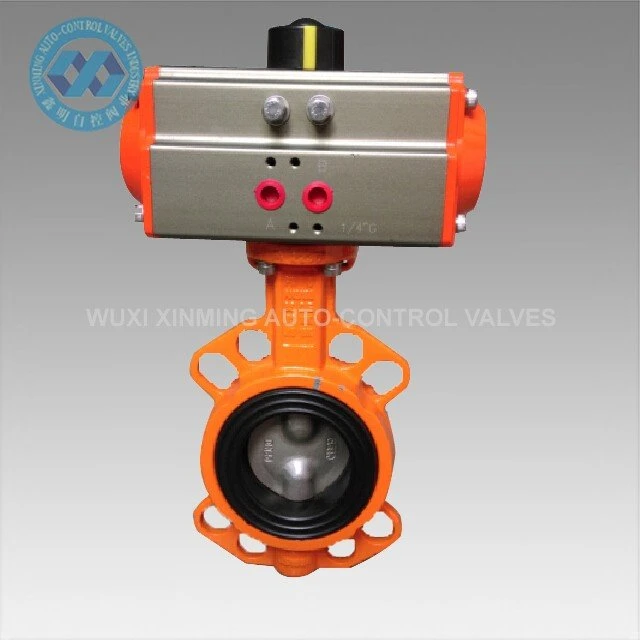

Oblátkový škrtiaci ventil má jednoduchú štruktúru, malú veľkosť, nízku hmotnosť, nízke náklady, pohodlné ovládanie a obsluhu, veľkú efektívnu cirkulačnú plochu, rýchle otváranie a zatváranie, úsporu práce a dobrý tesniaci výkon a má výhody kovového tvrdého tesnenia a elastického tesnenia.
Na automatické spustenie a zastavenie prietoku rýchlejšie ako motor{0}}poháňané ventily, ktoré fungujú na stlačený vzduch. Vzduch do pohonu musíte ovládať buď pomocou priloženého elektrického riadiaceho ventilu alebo manuálneho zapínacieho/vypínacieho ventilu. Ventily nevyžadujú na prevádzku minimálny pokles tlaku medzi vstupom a výstupom.
Pohon je namontovaný priamo na telese ventilu, aby sa minimalizoval pohyb a znížilo sa opotrebovanie. Vizuálny indikátor prietoku na hornej strane pohonu ukazuje, či je ventil otvorený alebo zatvorený. Manuálne ovládanie vám umožňuje ovládať ventil počas výpadku prúdu.
Podrobnosti o produkte
| Názov produktu | Oblátkový motýľový ventil |
| Názov značky | XM a OEM sú tiež akceptované |
| Veľkosť motýľového ventilu | 25-1000 mm |
| Certifikácia | CE, ATEX, SIL3, ISO9001: 2016 |
| Typ ventilu | Motýľ |
| Na použitie s | Voda, ropa, vzduch, zemný plyn, para, pitná voda |
| Materiál tesnenia | EPDM guma, NBR, PTFE, kov-na{1}}kov |
| Špecifikácie Splnené | API 609 |
Technický parameter:

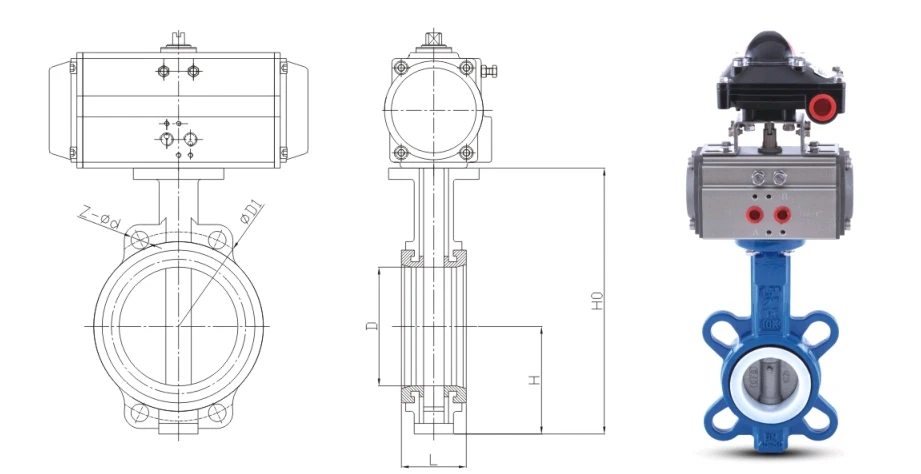

| Menovitý priemer | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | palec | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Dizajn a výroba ventilov | Podľa štandardu GB/T12238 | ||||||
| Veľkosť príruby ventilu | Podľa štandardu GB/T9113, GB/T17241.6 | ||||||
| Konštrukčná dĺžka ventilu | Podľa štandardu GB/T12221 | ||||||
| Kontrola a experiment ventilov | Podľa štandardu GB/T13927 | ||||||
Vlastnosti produktu:
• Ľahký a kompaktný: Hmotnosť rovnakého kalibru je iba 1/6 posúvača a inštalačný priestor je znížený o 50 %
• Obojsmerné bublinkové{0}}tesnenie: elastické sedlo ventilu EPDM/NBR/VITON/PTFE, nulový únik (ISO 5208, miera A)
• Nízky krútiaci moment: Zjednodušená motýľová doska + samomazná-objímka, ľahko ovládateľná ručnými, pneumatickými a elektrickými pohonmi
• Online údržba: Telo ventilu nezasahuje do potrubia a klapku možno vytiahnuť uvoľnením štyroch skrutiek príruby na demontáž a montáž
• Multifunkčné: Dá sa úplne otvoriť a zatvoriť a dá sa tiež presne priškrtiť v rozsahu 15 stupňov ~ 75 stupňov
Aplikácie produktov:
• Mestská voda: surová voda, čistá voda, splašky, izolácia čerpacej stanice
• HVAC: centrálna klimatizácia, diaľkové vykurovanie, cirkulácia chladiacej vody
• Potraviny a lieky: čistiaci systém CIP/SIP, voliteľný sanitačný stupeň FDA 3A
• Chemické a petrochemické: slabé kyseliny a zásady, rozpúšťadlo, prášok, pneumatické dopravné potrubie
• Energia energie: chladiaca veža, kondenzát, hasiaci systém
Schopnosť zásobovania
Možnosť dodávky: 1000 jednotiek za mesiac, Pneumatický škrtiaci ventil
Balenie a doručenie
Detail balenia:
1) Ak je veľké množstvo, preglejkové puzdro
2) Ak ide o malé množstvo, kartón alebo preglejková paleta
Prístav odchodu: Šanghaj, Čína
Dodacia lehota:
|
Množstvo (jednotky) |
1-50 |
51-1000 |
＞1001 |
|
Odhad. čas (dni) |
Tovar na sklade |
30 |
Na vyjednávanie |
Naša služba
1) Horúca linka 7x24 hodín
2) Prísna kontrola kvality
3) Dobrá kvalita za priaznivú cenu
4) Vynikajúci-servis
5) Online technická podpora
6) Rýchla dodacia lehota
Tipy na výber a objednávku:
Ak médium obsahuje častice väčšie alebo rovné 2 mm, zvoľte tvrdé tesnenie alebo dvojitú excentrickú štruktúru.
Ak sa vyžaduje požiarna bezpečnosť, je možné zvoliť grafitovú výplň + dlahu SS316L.
Zabezpečte elektrický 24 V/220 V, pneumatický dvojčinný/pružinový reset, koncový spínač, kompletnú sadu polohovadla.
Ak potrebujete CAD výkresy Wafer Butterfly Valve, 3D modely alebo riešenia prispôsobenia projektu, kontaktujte: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
