Dvojčinné pneumatické rotačné pohony AT sú študované, vyvinuté a navrhnuté na základe komplexnej aplikácie nových technológií, nových materiálov, nových procesov a inovatívnych konceptov doma aj v zahraničí, pričom majú nasledujúce vlastnosti:
1. Plne v súlade s medzinárodnými predpismi: IS05211, DIN3337 a VDI/VDE-3845, normy NAMUR.
2.Pri extrudovanom vysokopevnostnom hliníkovom valci je vnútorný povrch jemne brúsený a tvrdo eloxovaný, s dlhou životnosťou, nízkym koeficientom trenia a rýchlym pôsobením.
3. Krásny kompaktný moderný tvar a viacnásobné špecifikácie robia výber ekonomickejším.
4. Všetky aktívne povrchy využívajú vysoko kvalitné ložiská s nízkym trením, dlhou životnosťou a bez hluku.
5. Dva nezávislé mechanizmy nastavenia zdvihu sú nainštalované na jednoduché nastavenie ďalších ± 5 stupňov v úplne otvorenej alebo úplne zatvorenej polohe
6.Pohony s rovnakou vonkajšou konštrukciou sú dostupné v dvojčinnej a jednočinnej (pružinovej) verzii. Jednočinná verzia má normálne uzavretý a normálne otvorený typ
Schopnosť zásobovania
Možnosť dodávky: 10 000 jednotiek za mesiac Pneumatický rotačný pohon
Balenie a doručenie
Podrobnosti o balení: 1). samostatný kartón s penovým obalom vo vnútri
2) preglejkové puzdro na námornú prepravu
3) Preglejková paleta pre leteckú prepravu
Prístav odchodu: Šanghaj, Čína
Dodacia lehota:
|
Množstvo (jednotky) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Odhad. čas (dni) |
Tovar na sklade |
7 |
20 |
Na vyjednávanie |
Predstavenie výrobku

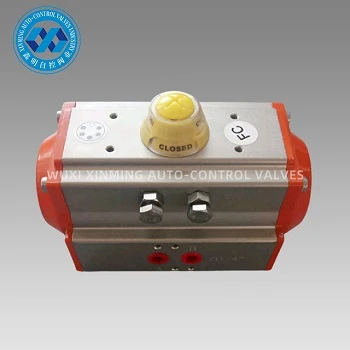

Pneumatické pohony série XM AT sa používajú na automatické ovládanie škrtiacich ventilov, guľových ventilov a strojov s rotačným pohybom. Presné piesty s dvojitým ozubením z hliníkovej zliatiny s tvrdou oxidačnou úpravou zlepšujú presnosť uhla natočenia a životnosť. Teleso pohonu s tvrdou oxidáciou môže účinne zabrániť poškriabaniu.
Výhoda
1) Všetky dôležité náhradné diely by boli ošetrené tvrdou anodizáciou, aby sa do značnej miery zvýšila pevnosť, aby sa zabezpečil dobrý výkon a životnosť.
2) Všetky procesy sú jednorazové tvarovanie pomocou CNC, aby sa zabezpečila presnosť procesu a životnosť.
Aplikácia
Pneumatické rotačné pohony môžu byť vhodné pre rôzne horľavé, korozívne, prašné, silné magnetické pole, žiarenie, vibrácie korozívne prostredie v interiéri alebo exteriéri, ktoré sú široko používané v oblasti elektrickej energie, petrochémie, hutníctva, ropy, plynu, mesta, stavebníctva, odvodňovanie, chemický priemysel, rafinácia ropy, baníctvo, elektrárne, hutníctvo, architektúra, medicína, potravinárstvo, plynárenstvo, vedecký výskum atď.
Technický parameter
TABUĽKA VÝKONU DVOJČINNÉHO AKTORA XM
| Model |
Vstupný tlak vzduchu (jednotka:bar) | |||||
| 3 | 4 | 5 | 6 | 7 | 8 | |
| Výstupný krútiaci moment tlaku vzduchu (Nm) | ||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Predstavenie spoločnosti
Od roku 2007 založila spoločnosť WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Vyrábame hlavne pneumatický pohon, pneumatický guľový ventil, pneumatický škrtiaci ventil, pneumatický / elektrický regulačný ventil atď.

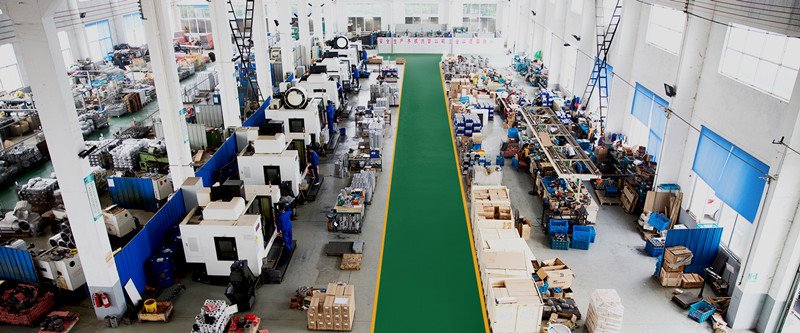

Naša spoločnosť má moderné spracovateľské zariadenia a sofistikované testovacie zariadenia. Medzi naše spracovateľské zariadenia patria sústruhy, frézky, vyvrtávačky, hobľovačky, vŕtačky, CNC sústruhy, CNC obrábacie centrá a ďalšie zariadenia. Spolu je to 30 sád, z toho je 5 sád importovaných zvislých strojových centier a niekoľko sád pokročilých CNC sústruhov.
