V systémoch priemyselnej automatizácie sa mnohé spoločnosti často stretávajú s problémami s ovládaním ventilov, ako je pomalá rýchlosť odozvy, nedostatočný krútiaci moment, nízka úroveň automatizácie a častá údržba. Najmä v potrubných systémoch vyžadujúcich časté otváranie a zatváranie ventilov má nestabilný výkon pohonu vplyv nielen na efektivitu výroby, ale môže predstavovať aj bezpečnostné riziká.
Pneumatický pohon s uhlovým pohybom je navrhnutý na riešenie týchto problémov a poskytuje stabilné, rýchle a spoľahlivé automatické ovládanie pre rôzne 90 stupňové otočné ventily.
Pneumatický pohon uhlového pohybu je pohon poháňaný stlačeným vzduchom. Prostredníctvom vnútorného prevodového mechanizmu premieňa pneumatickú energiu na uhlový rotačný pohyb, čím sa dosahuje otvorenie a zatvorenie ventilu.
Tento pohon sa používa hlavne na ovládanie ventilov s uhlovým zdvihom, ako sú guľové ventily, škrtiace ventily a zátkové ventily. Vyznačuje sa kompaktnou štruktúrou, stabilnou prevádzkou a rýchlou odozvou, čo z neho robí dôležité riadiace zariadenie v priemyselných automatizovaných potrubných systémoch.

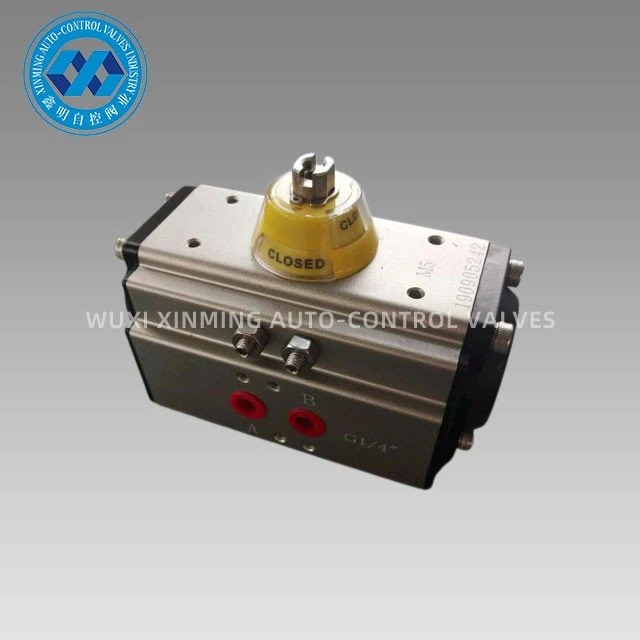

Pneumatický pohon s uhlovým pohybom série XM sa používa na automatické ovládanie škrtiacich ventilov, guľových ventilov a strojov s rotačným pohybom. Presné piesty-z hliníkovej zliatiny s dvojitým{2}}ozubnicovým odlievaním s tvrdou oxidačnou úpravou zlepšujú presnosť rotačného uhla a životnosť. Teleso ovládača s tvrdou-oxidáciou môže účinne zabrániť poškriabaniu.
Špecifikácie produktu
|
Názov produktu |
Pneumatický pohon uhlového pohybu |
|
Materiál |
Nerezová oceľ / zliatina hliníka |
|
Certifikát |
ISO9001: 2015, CE, ATEX, SIL3 |
|
Funkcia |
ON / OFF |
|
Aplikácia |
Automatizačný guľový ventil, Automatizačný škrtiaci ventil |
|
Teplotný rozsah |
-40 ~ 150 stupňov C |
|
Dodacia lehota |
normálne do 7 dní. |
|
Prepravný prístav |
Šanghaj, Ningbo atď. |
|
Detail balíka |
každý kartón vnútri, preglejkové puzdro (zásielka cez oceán) alebo paleta (letecká zásielka) vonku |
|
Rotačný uhol |
0~90 stupňov / 0~120 stupňov / 0~180 stupňov |
|
Štruktúra |
otočný pohon hrebeňa a pastorka |
|
Povrchová úprava |
tvrdá anodizácia |
|
Pracovná teplota |
Normálna teplota: -20 stupňov ~ 80 stupňov (-4 stupne F ~ 176 stupňov F) |
|
Pripojenie |
NAMUR, ISO5211 a DIN3337 |
|
Farba čiapky |
podpora prispôsobená |
|
Typ |
dvojčinnosť a jednočinnosť |
|
Indikátor |
Podpora prispôsobená |
|
Nainštalujte príslušenstvo |
Koncová spínacia skrinka / elektromagnetický ventil / polohovač ventilu atď. |
|
ventil príslušenstvo |
Prevodovka s manuálnym ovládaním |
|
Piest |
Tvrdé eloxovanie |
|
Stredná |
Voda, olej, vzduch alebo korozívne prostredie |
|
Model |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
Schopnosť zásobovania
Máme dostatočné zásoby štandardných modelov a vieme ich rýchlo dodať.
Podporuje prispôsobenie OEM/ODM s najrýchlejším dokončením malo{0}}sériovej prispôsobenej výroby do 7 dní.
Balenie a doručenie
Detail balenia:
1). samostatný kartón s penovým obalom vo vnútri
2) preglejkové puzdro na námornú prepravu
3) Preglejková paleta pre leteckú prepravu
Prístav odchodu: Šanghaj, Čína
Dodacia lehota:
|
Množstvo (jednotky) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Odhad. čas (dni) |
Tovar na sklade |
7 |
20 |
Na vyjednávanie |
Výhoda
Všetky procesy sú jedno{0}}formované- CNC, aby sa zabezpečila presnosť procesu a životnosť.

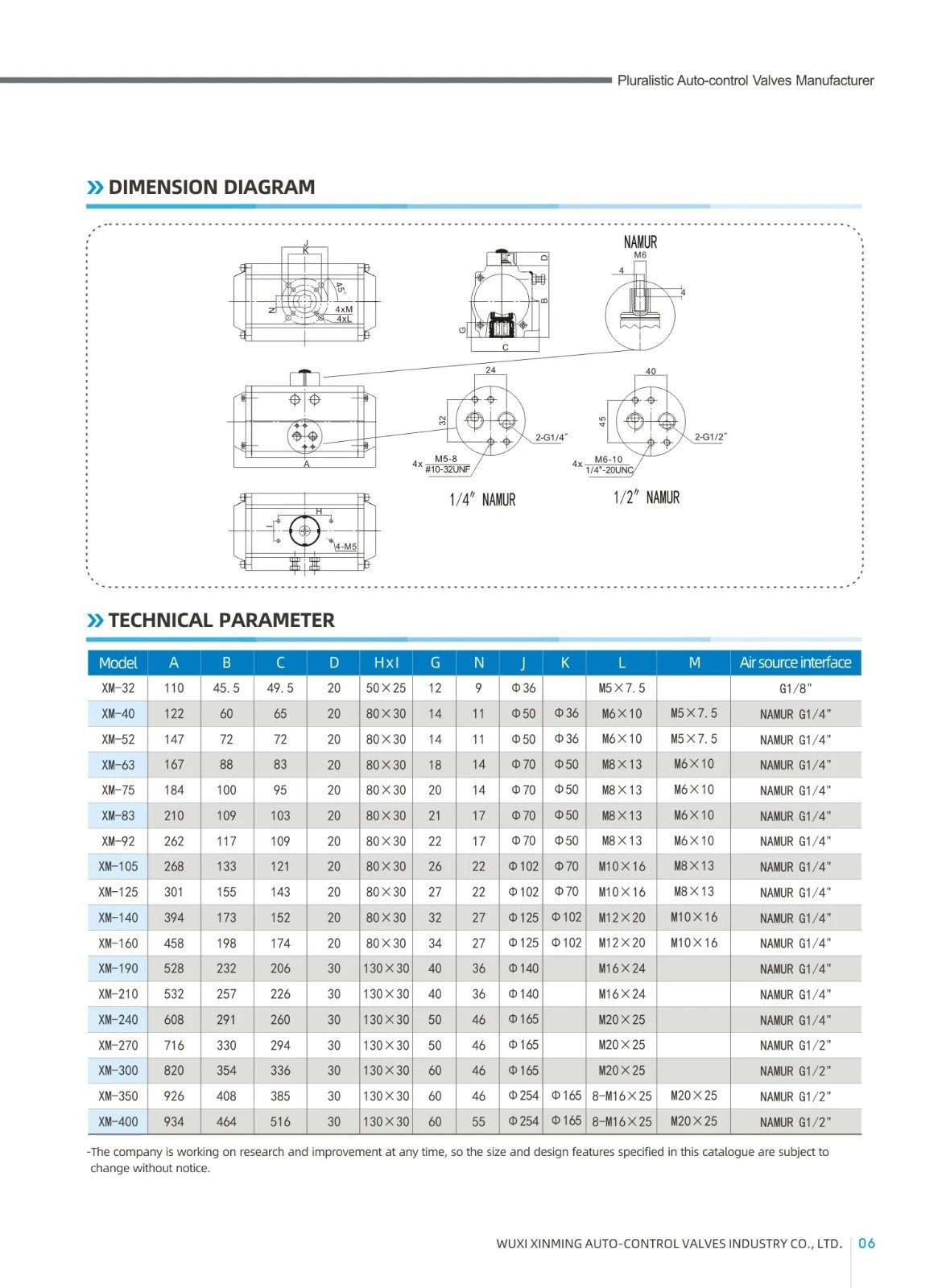

Rozmery pneumatického pohonu uhlového pohybu
TABUĽKA VÝKONU DVOJČINNÉHO AKTORA XM
|
Model |
Vstupný tlak vzduchu (jednotka:bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Výstupný krútiaci moment tlaku vzduchu (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
