Prehľad produktov

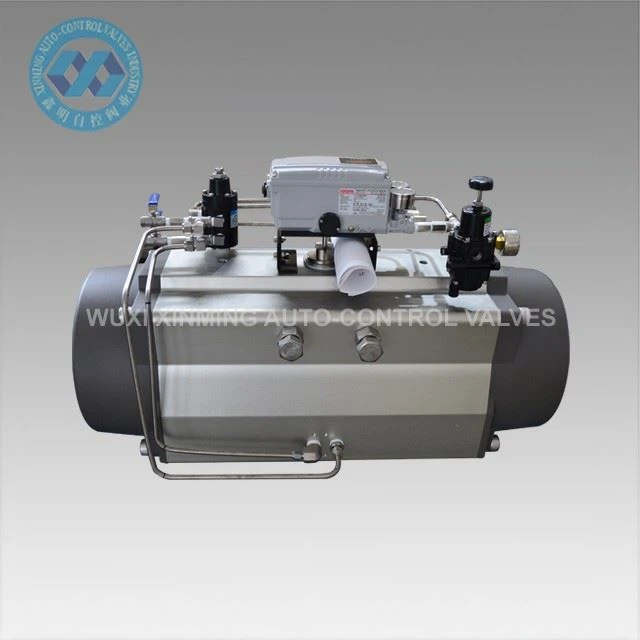

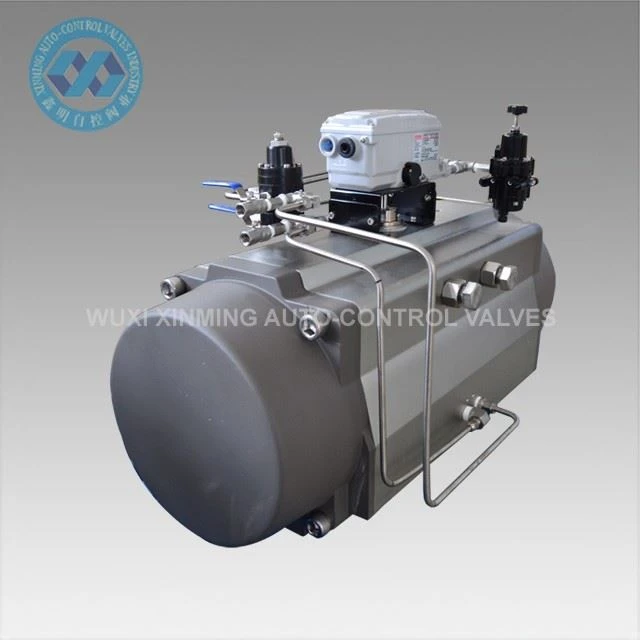

Dvojčinný hrebeňový a pastorkový pneumatický pohon je určený na automatizáciu štvrť{0}}otáčkových guľových ventilov a škrtiacich ventilov v priemyselných potrubných systémoch. Poskytuje spoľahlivé pneumatické ovládanie pre prevádzku ventilu 0 až 90 stupňov a je kompatibilné so štandardnými montážnymi rozhraniami, ako sú ISO 5211 a NAMUR VDI/VDE 3845.
Je široko používaný v systémoch priemyselnej automatizácie, kde sa vyžaduje stabilné a štandardizované ovládanie ventilov.
Technický parameter
| Názov produktu | Pneumatický rotačný pohon |
| Názov značky | XM a OEM sú tiež akceptované |
| Veľkosť ovládača | 32-400 mm |
| Rotačný uhol | 0 stupňov ~ 90 stupňov |
| Rozsah pracovnej teploty |
-20 stupňov ~ +80 stupňov (štandard) -40 stupňov ~{1}} stupňov (nízka teplota) -15 stupňov ~ 150 stupňov (vysoká teplota) |
| Tlak prívodu vzduchu | 0,2 ~ 0,8 MPa, 10 MPa max |
| Horné pripojenie | VDI/VDE3845 NAMUR |
| Spodné pripojenie | ISO 5211 a DIN 3337 |
| Materiál | Zliatina hliníka |
| Štruktúra | hrebeň a pastorok, dvojité hrebeňové piesty |
| Povrchová úprava tela ovládača | tvrdo eloxovaný |
| Farba koncovky | čierna šedá, čierna, tmavo modrá, nebeská modrá, červená, oranžová, zelená atď. |
| Certifikácia | CE, ATEX, SIL3, ISO9001: 2016 |
XM DVOJČINNÝ PNEUMATICKÝ OTOČNÝ TABUĽKA VÝKONU MOMENTU
|
Model |
Vstupný tlak vzduchu (jednotka: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Výstupný krútiaci moment tlaku vzduchu (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Vlastnosti
- Dvojčinný dizajn hrebeňa a pastorka zaisťuje stabilné ovládanie otvárania a zatvárania-poháňaným vzduchom.
- 0 stupňov – 90 stupňov štvrťotáčkový-výstup pre guľové ventily a škrtiace ventily.
- Štruktúra piestu s dvojitým ozubením zlepšuje vyváženie krútiaceho momentu a znižuje mechanické namáhanie.
- Telo z tvrdého eloxovaného hliníka poskytuje odolnosť proti korózii v priemyselnom prostredí.
- Montáž NAMUR VDI/VDE 3845 a ISO 5211 pre priamu inštaláciu bez adaptérov.
- Možnosť širokého teplotného rozsahu pre štandardné a drsné pracovné podmienky.
- K dispozícii je prispôsobenie OEM pre požiadavky na krútiaci moment, veľkosť a farbu.
- Certifikácia CE, ATEX, SIL3, ISO9001 pre priemyselnú automatizáciu.
Aplikácia
- Automatizácia guľových ventilov v ropovode a plynovodoch
- Ovládanie klapiek v úpravniach vody
- Systémy regulácie toku chemického spracovania
- Systémy riadenia pary a tekutín v elektrárňach
- Linky na výrobu potravín, nápojov a farmaceutických výrobkov
- Všeobecná automatizácia priemyselných procesov
Schopnosť zásobovania
Možnosť dodávky: 10 000 jednotiek za mesiac Pneumatický rotačný pohon
Balenie a doručenie
Detail balenia:
1). samostatný kartón s penovým obalom vo vnútri
2). preglejkové puzdro na námornú prepravu
3). Preglejková paleta pre leteckú prepravu
Prístav odchodu: Šanghaj, Ningbo atď. Čína
Dodacia lehota:
|
Množstvo (jednotky) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Odhad. čas (dni) |
Tovar na sklade |
7 |
20 |
Na vyjednávanie |
