Elektrický ventil polohy je kľúčové vybavenie na presné nastavenie otvoru ventilu v systéme riadenia priemyselnej automatizácie, ktorý premieňa elektrické signály na pneumatické signály na pohonný pôsobenie ventilu a široko sa používa v chemickom priemysle, elektrickej energii, metalurgii a iných poliach.
Základné funkcie
Konverzia signálu: Štandardný prúdový signál (napríklad {{0}} ma) výstup riadiaceho systému sa prijíma a prevedie na pneumatický tlakový signál (napríklad {0. 2-1.
Umiestnenie ventilu: Presne ovládajte otvor ventilu prostredníctvom mechanizmu spätnej väzby, aby ste zaistili, že poloha ventilu je konzistentná so vstupným signálom.
Dynamická kompenzácia: prekonajte trenie stoniek ventilu, výkyvy stredného tlaku a iné rušenie, zlepšujú rýchlosť a stabilitu odozvy.
pracovný princíp
Spracovanie vstupného signálu
Keď lokalizácia dostane aktuálny signál, interný obvod alebo mikroprocesor analyzuje cieľovú úvodnú hodnotu.
Spätná väzba a porovnanie polohy
Mechanická spätná väzba: Prostredníctvom CAM, spojovacej tyče a ďalších mechanizmov na premenu posunu stonky ventilu na mechanický signál.
Digitálna spätná väzba: Inteligentný polohovač získava signály polohy v reálnom čase prostredníctvom potenciometrov alebo magnetostriktívnych senzorov a porovnáva ich so nastavenými hodnotami.
Výstup
Tradičný pozičný pracovník: Použitie princípu vyváženia sily prostredníctvom systému usmerňovacej dýzy na nastavenie výstupného tlaku.
Inteligentný polohovač: Presne riadte plynovú cestu cez piezoelektrické ventily alebo vysokorýchlostné solenoidové ventily, aby sa pohon ovládača.
Ovládanie uzavretej slučky
Neustále porovnávajte nastavenú hodnotu so skutočnou polohou a dynamicky upravte výstup, až kým sa chyba nevylučuje.
Kľúčové ukazovatele výkonnosti
Linearita: Stupeň dohody medzi výstupom a vstupným signálom, inteligentný až do 0. 1%fs.
Opakovateľnosť: Konzistentnosť viacerých pohybov, zvyčajne lepšia ako 0. 2%.
Čas odozvy: Z zmeny signálu na ventil na mieste, až do 0. 5 sekúnd pre vysokorýchlostné modely.
Adaptabilita životného prostredia: teplotný rozsah (-40 ~ 85 stupňov), certifikácia odolná proti výbuchu (napríklad ex d iic t6).

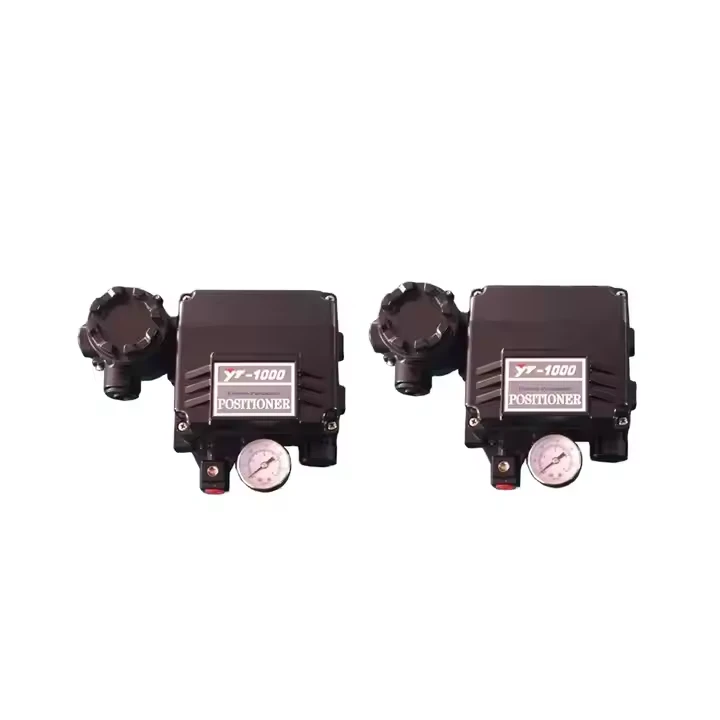

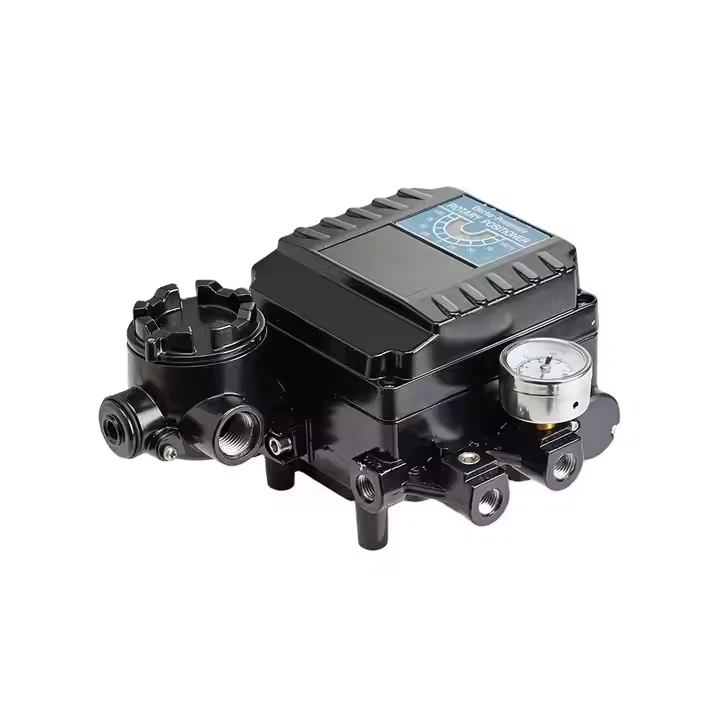

Populárne Tagy: yt -1000 L 4 ~ 20MA Elektrický pneumatický pneumatický pozičný ventil, Čína, dodávatelia, výrobcovia, továreň, prispôsobení, nákup, cena, na predaj, na sklade, bezplatná vzorka, lokálny regulačný ventil polohy, polohovačka ventilu na ladenie, polohovačka ventilu na prispôsobenie, umiestňovač ventilu za cenu, pozičný ventil pre kupujúceho, upevňovacia chlopňa
