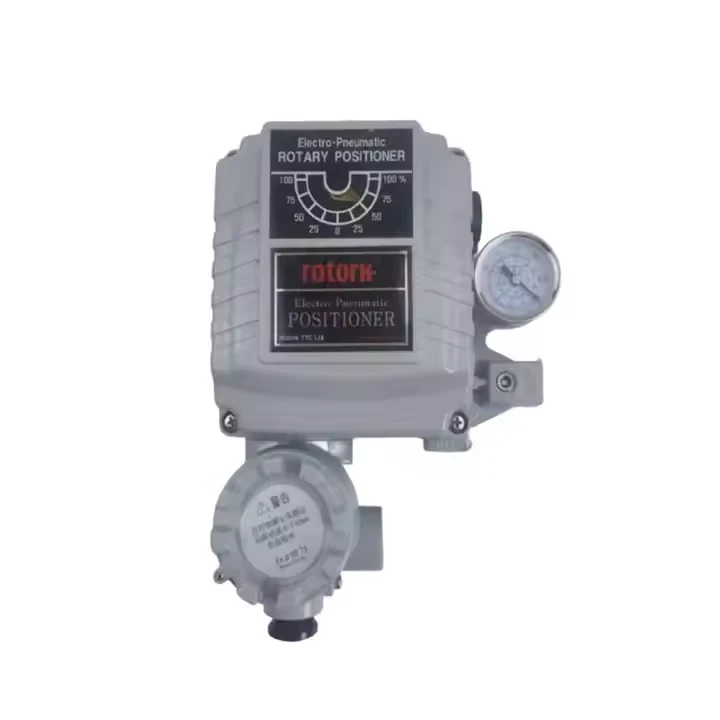

Elektrický ventil polohy je kľúčové vybavenie na presné nastavenie otvoru ventilu v systéme riadenia priemyselnej automatizácie, ktorý premieňa elektrické signály na pneumatické signály na pohonný pôsobenie ventilu a široko sa používa v chemickom priemysle, elektrickej energii, metalurgii a iných poliach.
Základné funkcie
Konverzia signálu: Štandardný prúdový signál (napríklad {{0}} ma) výstup riadiaceho systému sa prijíma a prevedie na pneumatický tlakový signál (napríklad {0. 2-1.
Umiestnenie ventilu: Presne ovládajte otvor ventilu prostredníctvom mechanizmu spätnej väzby, aby ste zaistili, že poloha ventilu je konzistentná so vstupným signálom.
Dynamická kompenzácia: prekonajte trenie stoniek ventilu, výkyvy stredného tlaku a iné rušenie, zlepšujú rýchlosť a stabilitu odozvy.
pracovný princíp
Spracovanie vstupného signálu
Keď lokalizácia dostane aktuálny signál, interný obvod alebo mikroprocesor analyzuje cieľovú úvodnú hodnotu.
Spätná väzba a porovnanie polohy
Mechanická spätná väzba: Prostredníctvom CAM, spojovacej tyče a ďalších mechanizmov na premenu posunu stonky ventilu na mechanický signál.
Digitálna spätná väzba: Inteligentný polohovač získava signály polohy v reálnom čase prostredníctvom potenciometrov alebo magnetostriktívnych senzorov a porovnáva ich so nastavenými hodnotami.
Výstup
Tradičný pozičný pracovník: Použitie princípu vyváženia sily prostredníctvom systému usmerňovacej dýzy na nastavenie výstupného tlaku.
Inteligentný polohovač: Presne riadte plynovú cestu cez piezoelektrické ventily alebo vysokorýchlostné solenoidové ventily, aby sa pohon ovládača.
Ovládanie uzavretej slučky
Neustále porovnávajte nastavenú hodnotu so skutočnou polohou a dynamicky upravte výstup, až kým sa chyba nevylučuje.
Kľúčové ukazovatele výkonnosti
Linearita: Stupeň dohody medzi výstupom a vstupným signálom, inteligentný až do 0. 1%fs.
Opakovateľnosť: Konzistentnosť viacerých pohybov, zvyčajne lepšia ako 0. 2%.
Čas odozvy: Z zmeny signálu na ventil na mieste, až do 0. 5 sekúnd pre vysokorýchlostné modely.
Adaptabilita životného prostredia: teplotný rozsah (-40 ~ 85 stupňov), certifikácia odolná proti výbuchu (napríklad ex d iic t6).
