Guľové ventily sú základnými komponentmi v rôznych priemyselných aplikáciách, ktoré poskytujú spoľahlivé vypnutie a reguláciu toku. Účinnosť a efektívnosť guľového ventilu do značnej miery závisí od jeho ovládača, ktorý je zodpovedný za otvorenie a zatváranie ventilu. Ako vedúci dodávateľ guľôčkového ventilu chápeme dôležitosť výberu správneho ovládača pre vaše konkrétne potreby. V tomto blogovom príspevku preskúmame rôzne typy ovládačov guľôčkových ventilov dostupných na trhu.
Manuálne ovládače
Manuálne ovládače sú najjednoduchšie a najdôležitejšie - efektívny typ ovládačov guľôčkových ventilov. Sú prevádzkované ručne, zvyčajne používajú páku alebo ručné koleso.
Ovládače páky
Akčné ovládače páky sa bežne používajú pre malé guľové ventily s veľkosťou - stredne veľkú. Poskytujú rýchle 90 -stupňové otočenie na otvorenie alebo zatvorenie ventilu. Páku môže ľahko pohybovať operátorom, vďaka čomu je ideálny pre aplikácie, kde je potrebné často upravovať ventily. Napríklad v laboratórnom prostredí, kde je potrebná kontrola malého stupňa kvapaliny, sú pruhované guľové ventily populárnou voľbou.
Ručné ovládače
Ovládače ručných kolies sú vhodné pre väčšie guľové ventily alebo ventily, ktoré si vyžadujú viac krútiaceho momentu. Otočením ručného kolesa môže operátor postupne otvoriť alebo zavrieť ventil. Ručné guľové ventily sa často používajú v priemyselných procesoch, kde je potrebná presná kontrola, napríklad v chemických rastlinách alebo zariadeniach na úpravu vody.
Jednou z výhod manuálnych ovládačov je ich jednoduchosť a nízke náklady. Nevyžadujú žiadny externý zdroj energie, vďaka ktorému sú spoľahlivé v oblastiach, kde je napájanie nestabilný alebo nedostupný. Manuálna prevádzka však môže byť práca - intenzívna, najmä pre veľké ventily alebo v aplikáciách, kde je potrebné často prevádzkovať ventily.
Pneumatické ovládače
Pneumatické ovládače používajú na prevádzku guľového ventilu komprimovaný vzduch. Všeobecne sa používajú v priemyselných aplikáciách kvôli ich vysokej rýchlosti, spoľahlivosti a schopnosti poskytovať veľké množstvo krútiaceho momentu.
Dvojité - pôsobiace pneumatické ovládače
Dvojité - pôsobiace pneumatické ovládače používajú komprimovaný vzduch na otvorenie a zatvorenie ventilu. Keď sa vzduch dodá na jednej strane ovládača, ventil sa otvorí a keď je vzduch dodávaný na druhú stranu, ventil sa uzavrie. Tento typ ovládača je vhodný pre aplikácie, kde je potrebná rýchla a presná kontrola polohy ventilu. Napríklad vo výrobnom závode, kde sa tok kvapaliny alebo plynu musí rýchlo upraviť v reakcii na zmenu vo výrobných podmienkach.
Jar - návrat pneumatických ovládačov
Spring - Spiatočné pneumatické ovládače používajú na otvorenie ventilu a pružinu na jeho zatvorenie. V prípade straty tlaku vzduchu pružina automaticky zatvorí ventil, čím poskytne bezpečnú funkciu zlyhania. Vďaka tomu sú ideálne pre aplikácie, v ktorých je bezpečnosť problémom, napríklad v ropy a plynových potrubiach.
Pneumatické ovládače sa inštalujú a udržiavajú relatívne ľahko. Sú tiež vhodné na použitie v nebezpečnom prostredí, pretože nevyrábajú elektrické iskry. Vyžadujú však spoľahlivý zdroj komprimovaného vzduchu, ktorý môže zvýšiť celkové náklady na systém.
Elektrické ovládače
Elektrické ovládače používajú na prevádzku guľového ventilu elektrický motor. Ponúkajú presnú kontrolu a môžu sa ľahko integrovať do automatizovaných riadiacich systémov.
Multi - Turn Electric Actuators
Viacnásobné elektrické ovládače sa používajú pre ventily, ktoré si vyžadujú viac zákrut na otvorenie alebo zatváranie, napríklad guľôčkové ventily s veľkým priemerom. Elektrický motor poháňa prevodovku, ktorá zase otáča stonkou ventilu. Tieto ovládače sú schopné poskytovať vysoký krútiaci moment a môžu sa použiť v aplikáciách, kde sa vyžaduje presné umiestnenie.
Štvrťrok - otočte elektrické ovládače
Štvrťrok - Otočte elektrické ovládače sú navrhnuté pre guľové ventily, ktoré vyžadujú 90 -stupňový otočenie, aby sa otvorili alebo uzavreli. Sú kompaktné a môžu sa používať v širokej škále aplikácií, od malých obytných inštalatérskych inštalatérov po priemyselné procesy vo veľkom meradle.
Elektrické ovládače ponúkajú niekoľko výhod, vrátane presnej kontroly, ľahkej integrácie so systémami automatizácie a schopnosti pracovať na vzdialených miestach. Vyžadujú však spoľahlivý zdroj elektrickej energie a ich počiatočné náklady sú zvyčajne vyššie ako náklady na pneumatické alebo manuálne ovládače.
Hydraulické ovládače
Hydraulické ovládače používajú na prevádzku guľového ventilu hydraulickú tekutinu. Sú schopní poskytnúť veľmi vysoký krútiaci moment, vďaka čomu sú vhodné pre veľké priemyselné aplikácie.
Lineárne hydraulické ovládače
Lineárne hydraulické ovládače prevádzajú hydraulický tlak na lineárny pohyb, aby sa ventil otvoril alebo zatvoril. Často sa používajú v aplikáciách, kde je potrebné uplatniť veľkú silu na krátku vzdialenosť, napríklad v ťažkých priemyselných ventiloch.
Rotačné hydraulické ovládače
Rotačné hydraulické ovládače prevádzajú hydraulický tlak na rotačný pohyb. Bežne sa používajú pre guľové ventily, ktoré vyžadujú 90 -stupňový otočenie, aby sa otvorili alebo uzavreli. Rotačné hydraulické ovládače môžu poskytovať vysoký krútiaci moment a sú vhodné pre aplikácie, kde je potrebná rýchla prevádzka.
Hydraulické ovládače sú známe svojím vysokým výkonom a spoľahlivosťou. Vyžadujú však hydraulickú elektrickú jednotku, ktorá môže byť zložitá a nákladná na inštaláciu a údržbu.
Výber správneho ovládača
Pri výbere ovládača guľôčkového ventilu je potrebné zvážiť niekoľko faktorov.
Veľkosť ventilu a požiadavky na krútiaci moment

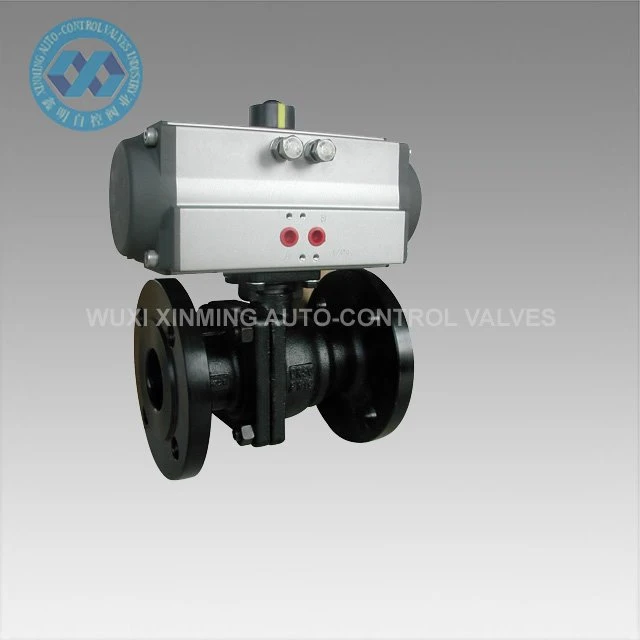

Veľkosť guľového ventilu a krútiaci moment potrebný na jeho prevádzku sú dôležitými faktormi. Väčšie ventily zvyčajne vyžadujú ovládače s vyšším krútiacim momentom. Napríklad veľký-priemer [guľový ventil WCB] ((/lopta-ventil/wcb-loptička-ventil.html) môže potrebovať hydraulický alebo elektrický ovládač na zabezpečenie potrebného krútiaceho momentu.
Prevádzkové prostredie
Prevádzkové prostredie tiež zohráva rozhodujúcu úlohu pri výbere ovládača. V nebezpečných prostrediach, ako sú tie, ktoré majú výbušné plyny alebo chemikálie, môžu byť uprednostňované pneumatické alebo hydraulické ovládače, pretože nevytvárajú elektrické iskry. V oblastiach s nestabilným zdrojom energie môžu byť vhodnejšie manuálne alebo pneumatické ovládače.
Kontrolné požiadavky
Požadovaná úroveň kontroly je ďalšou dôležitou úvahou. Ak je potrebná presná kontrola polohy ventilu, najlepšou voľbou môže byť elektrické ovládače. V prípade aplikácií, v ktorých sa vyžaduje rýchla OFF OFF, môžu byť vhodnejšie pneumatické alebo hydraulické ovládače.
Náklady
Náklady sú vždy faktorom akéhokoľvek rozhodnutia o nákupe. Ručné ovládače sú najdôležitejšou možnosťou - efektívnejšou možnosťou, po ktorej nasledujú pneumatické ovládače. Elektrické a hydraulické ovládače sú vo všeobecnosti drahšie, ale ponúkajú ďalšie funkcie a schopnosti.

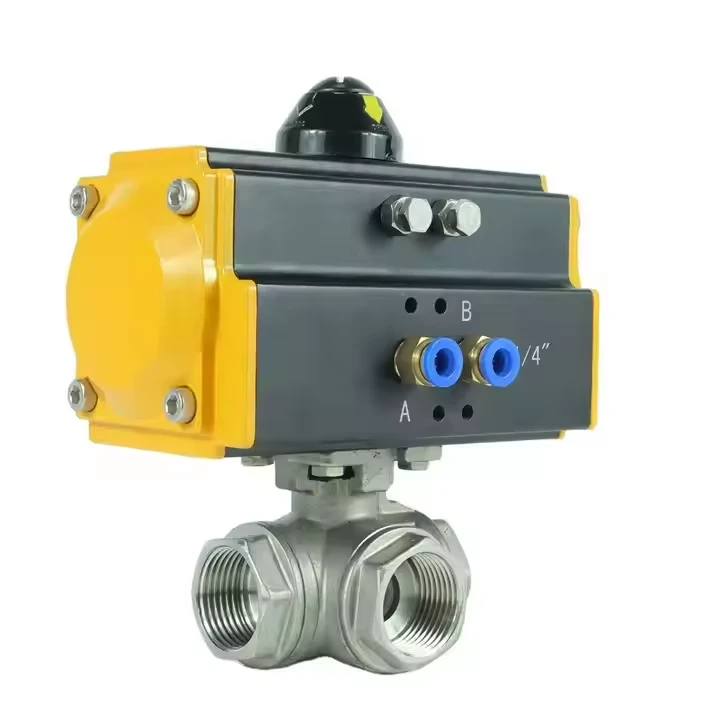

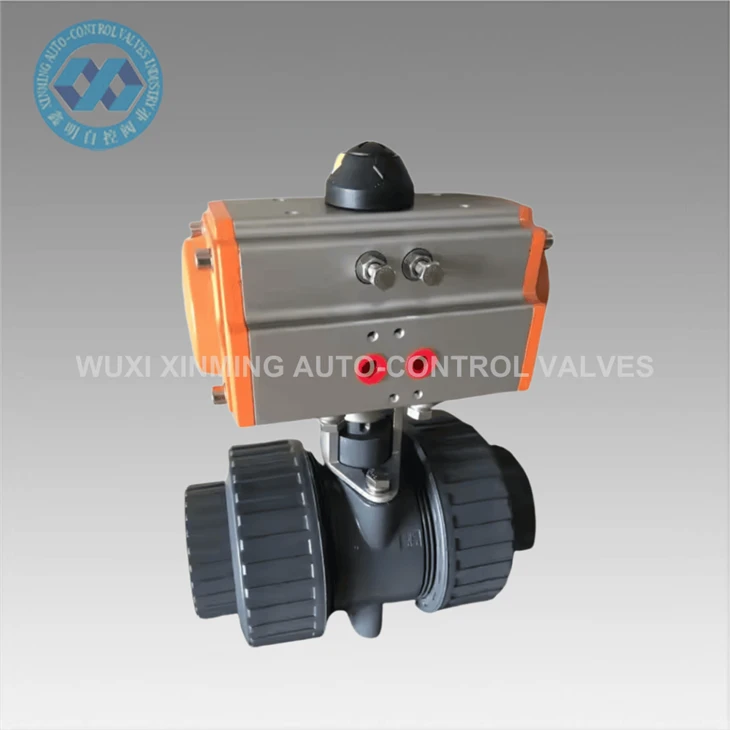

Ako dodávateľ guľôčkového ventilu ponúkame širokú škálu guľôčkových ventilov, vrátane [ekonomického mäkkého guľového ventilu] ((/loptička/ventil/ekonomická loptička s loptičkou-sférovými loptičkami) a [lopta s dvojitým rukávom polyvinylchloridom chloridu) (/loptičku s rôznymi typmi a akcie s rôznymi typmi, ktoré sa stretávajú s rôznymi typmi s aktívnymi látkami. Hľadáte jednoduchý manuálny ovládač pre malú mierku alebo vysoko výkonný elektrický ovládač pre veľký priemyselný proces, máme pre vás riešenie.
Ak vás zaujímajú naše guľové ventily a ovládače, pozývame vás, aby ste nás kontaktovali na ďalšiu diskusiu. Náš tím expertov je pripravený vám pomôcť pri výbere správnych produktov pre vašu aplikáciu a poskytnutie vám konkurenčnú ponuku.
Odkazy
- „Príručka ventilu“, Tom G. Shouse.
- „Priemyselné ventily: výber a veľkosť“, od MK Razdan.
- Rôzne technické dokumenty od popredných výrobcov ventilov.
