Ako dodávateľ mäkkých pečivých guľôčkových ventilov som bol svedkom z prvej ruky dôležitosť zvládnutia mechanizmov otvárania a zatvárania týchto základných komponentov. Mäkké guľové ventily sa široko používajú v rôznych odvetviach, od úpravy vody po chemické spracovanie, kvôli ich spoľahlivému tesneniu a ľahkej prevádzke. V tomto blogovom príspevku sa podelím o niekoľko poznatkov o tom, ako efektívne ovládať otvor a zatváranie mäkkého pečiaceho guľového ventilu.
Pochopenie základov mäkkých guľôčkových ventilov
Predtým, ako sa ponoríte do riadiacich metód, je nevyhnutné porozumieť základnej štruktúre a pracovnému princípu mäkkého guľového ventilu. Typický guľový ventil s mäkkým pečením pozostáva z gule s otvorom, stonkou, sedadlom a telom. Guľa je základnou súčasťou, ktorá riadi tok tekutiny. Keď sa guľa otáča o 90 stupňov, otvor sa zarovná s prietokovou dráhou, čo umožňuje prechádzať tekutinou (otvorená poloha). Naopak, keď sa guľa otáča späť o 90 stupňov, otvor je kolmá na prietokovú cestu, čím blokuje prietok tekutiny (zatvorená poloha).
Mäkké tesnenie, zvyčajne vyrobené z materiálov ako PTFE (polytetrafluóretylén) alebo NBR (nitrilový butadién butadién), poskytuje tesné tesnenie medzi guľou a sedadlom, čím sa zabráni úniku. Vďaka tomuto tesniacim mechanizmom je vhodné guľové ventily s mäkkými pečiatkami vhodnými pre aplikácie, kde je potrebný nulová únik.
Manuálne ovládanie
Manuálne ovládanie je najjednoduchšia a najpriamejšia metóda prevádzky mäkkého guľového ventilu. Zahŕňa použitie ručného kolesa alebo páky na otáčanie stonky, ktorá zase otáča loptu. Manuálne ovládanie sa bežne používa v malých aplikáciách alebo v prípade, že automatizácia nie je potrebná.
Ak chcete otvoriť manuálne ovládaný guľový ventil s mäkkým pečením, otočte ručné koleso alebo páku v smere hodinových ručičiek (vo väčšine prípadov), kým ventil nedosiahne úplne otvorenú polohu. Keď je ventil úplne otvorený, môžete zvyčajne cítiť mierny odpor, čo naznačuje, že guľa je zarovnaná s prietokovou cestou. Ak chcete zatvoriť ventil, otočte ručné koleso alebo páku proti smeru hodinových ručičiek, až kým sa ventil úplne zatvorí. Keď je ventil úplne vypnutý, môžete opäť cítiť mierne zvýšenie odporu.
Manuálne ovládanie má svoje výhody, ako napríklad jednoduchosť, nízke náklady a ľahká údržba. Má však tiež obmedzenia, najmä vo rozsiahlych alebo vysokotlakových aplikáciách, kde manuálna prevádzka môže byť časovo náročná a fyzicky náročná.
Elektrické ovládanie
Elektrické ovládanie je obľúbenou voľbou na riadenie guľôčkových ventilov s mäkkými perením v priemyselnom prostredí. Elektrický ovládač je zariadenie, ktoré premieňa elektrickú energiu na mechanický pohyb na otvorenie a zatvorenie ventilu. Ponúka niekoľko výhod, vrátane presného ovládania, vzdialenej prevádzky a schopnosti integrovať sa do automatizačných systémov.
Existujú dva hlavné typy elektrických ovládačov: viacnásobné otáčanie a štvrťročné otáčky. Viacnásobné ovládače sa používajú na ventily, ktoré si vyžadujú viac rotácií stonky na otvorenie alebo zatváranie, zatiaľ čo štvornásobné ovládače sú navrhnuté pre ventily, ktoré potrebujú iba 90-stupňovú rotáciu, ako sú napríklad mäkké guľové ventily.
Ak chcete ovládať mäkký guľový ventil s elektrickým ovládačom, musíte zvyčajne pripojiť ovládač k zdroju energie a riadiacemu systému. Riadiaci systém môže byť jednoduchým prepínačom ON/OFF alebo sofistikovanejším programovateľným logickým radičom (PLC), ktorý umožňuje presné ovládanie rýchlosti, polohy a načasovania otvárania a uzatvárania ventilov.
Pri používaní elektrického pohonu je dôležité zabezpečiť, aby bol ovládač správne veľkosť a nakonfigurovaný pre ventil. Zahŕňa to výber vhodného hodnotenia momentu, rýchlosti a napätia, ktoré zodpovedajú požiadavkám ventilu. Okrem toho sú potrebné pravidelnú údržbu a kontrolu ovládača na zabezpečenie jeho spoľahlivej prevádzky.
Pneumatické ovládanie
Pneumatické ovládanie je ďalšou bežnou metódou regulácie guľových ventilov s mäkkými pečiatkami. Pneumatický ovládač používa stlačený vzduch na generovanie sily potrebnej na otvorenie a zatvorenie ventilu. Je známy svojím rýchlym časom odozvy, výkonom vysokého krútiaceho momentu a vhodnosťou pre nebezpečné prostredie.
Pneumatické ovládače môžu byť buď dvojité pôsobiace alebo pružinové. Dvojité pôsobiace ovládače používajú komprimovaný vzduch na otvorenie a zatvorenie ventilu, zatiaľ čo ovládače pružinového návratu používajú stlačený vzduch na otvorenie ventilu a pružiny na jeho zatvorenie.
Ak chcete ovládať mäkký guľový ventil s pneumatickým ovládačom, musíte ovládať ovládač k komprimovanému prívodu vzduchu a riadiacim ventilom. Riadiaci ventil reguluje prietok stlačeného vzduchu do ovládača, čo vám umožní ovládať otvor a zatváranie ventilov.
Jednou z kľúčových výhod pneumatického ovládania je jej schopnosť poskytovať operáciu bezpečnú zlyhanie. V prípade zlyhania energie alebo straty stlačeného vzduchu ovládač pružiny automaticky zatvorí ventil, čím zabráni toku tekutiny. Táto funkcia robí pneumatické ovládanie populárnou voľbou v aplikáciách, kde je bezpečnosť najvyššou prioritou.
Hydraulický čin
Hydraulická aktivácia sa zvyčajne používa v aplikáciách, kde je potrebný vysoký krútiaci moment a presná kontrola, napríklad vo veľkých priemyselných procesoch alebo na mori ropy a plynu. Hydraulický ovládač využíva hydraulickú tekutinu na generovanie sily potrebnej na otvorenie a zatvorenie ventilu.
Hydraulické ovládacie systémy pozostávajú z hydraulického čerpadla, riadiaceho ventilu a ovládača. Hydraulické čerpadlo natlakuje hydraulickú tekutinu, ktorá je potom nasmerovaná do ovládača regulačným ventilom. Ovládač premení hydraulickú energiu na mechanický pohyb na otvorenie a zatvorenie ventilu.
Hydraulické ovládanie ponúka niekoľko výhod, vrátane vysokej výkonnosti sily, presnej kontroly a schopnosti pracovať v drsných prostrediach. Vyžaduje si však aj zložitejší a drahší systém v porovnaní s inými metódami aktivácie a na zabezpečenie jej spoľahlivej prevádzky je nevyhnutná správna údržba.
Výber správnej metódy ovládania.
Pri výbere metódy ovládacieho prvku pre loptový ventil s mäkkým pečením je potrebné zvážiť niekoľko faktorov vrátane požiadaviek na aplikáciu, veľkosti a typu ventilu, operačného prostredia a rozpočtu.
- Požiadavky na aplikáciu:Zvážte prietok, tlak, teplotu a médium, ktorá sa riadi tekutinou. Napríklad v aplikáciách, kde sa vyžaduje rýchle otvorenie a zatváranie, môže byť vhodnejšie pneumatické alebo elektrické ovládanie. V aplikáciách, kde je potrebný vysoký krútiaci moment, môže byť najlepšou voľbou hydraulické ovládanie.
- Veľkosť a typ ventilu:Veľkosť a typ ventilu môžu tiež ovplyvniť výber metódy aktivácie. Väčšie ventily zvyčajne vyžadujú viac krútiaceho momentu, takže môže byť potrebný výkonnejší ovládač. Niektoré ventily môžu mať navyše osobitné požiadavky na ovládanie ovládania, napríklad určitý typ pripojenia alebo montáž.
- Prevádzkové prostredie:Prevádzkové prostredie vrátane faktorov, ako je teplota, vlhkosť a prítomnosť nebezpečných látok, môže ovplyvniť výkon a trvanlivosť ovládača. Napríklad v korozívnom prostredí môže byť potrebná z nehrdzavejúcej ocele alebo potiahnutým ovládačom. V nebezpečnej oblasti môže byť potrebný akčný ovládač, ktorý nie je potrebný na výbuch.
- Rozpočet:Dôležitým faktorom sú aj náklady na aktivačný systém. Manuálna kontrola je nákladovo najefektívnejšia možnosť, ale nemusí byť vhodná pre všetky aplikácie. Elektrické, pneumatické a hydraulické ovládacie systémy sa môžu výrazne líšiť v závislosti od veľkosti, typu a vlastností ovládača.
Záver
Ovládanie otvárania a zatvárania mäkkého guľového ventilu je nevyhnutné na zabezpečenie efektívnej a spoľahlivej prevádzky rôznych priemyselných procesov. Pochopením rôznych dostupných metód aktivácie a výberom toho správneho pre vašu aplikáciu môžete optimalizovať výkon svojho ventilu a minimalizovať riziko úniku a ďalšie problémy.
Ako dodávateľ mäkkých guľových ventilov ponúkame širokú škálu produktov a možností aktivácie, ktoré vyhovujú vašim špecifickým potrebám. Či už potrebujete manuálne prevádzkovaný ventil pre malú aplikáciu alebo automatizovaný systém pre veľký priemyselný závod, máme odborné znalosti a skúsenosti, ktoré vám poskytnú správne riešenie.
Ak máte záujem dozvedieť sa viac o našich ventiloch s mäkkými peľami alebo máte akékoľvek otázky týkajúce sa kontroly ventilu, neváhajteKontaktujte nás. Náš tím expertov je pripravený pomôcť vám s vašimi potrebami obstarávania a pomôže vám nájsť najlepší ventil pre vašu aplikáciu.
Odkazy
- „Príručka ventilov“, od Clark Wright.
- „Priemyselné ventily: Praktický sprievodca“, Tom Jenkins.
- Manuály výrobcu a technická dokumentácia pre mäkké guľové ventily a ovládače.
Viac informácií o našich produktoch si môžete pozrieť na nasledujúce odkazy:

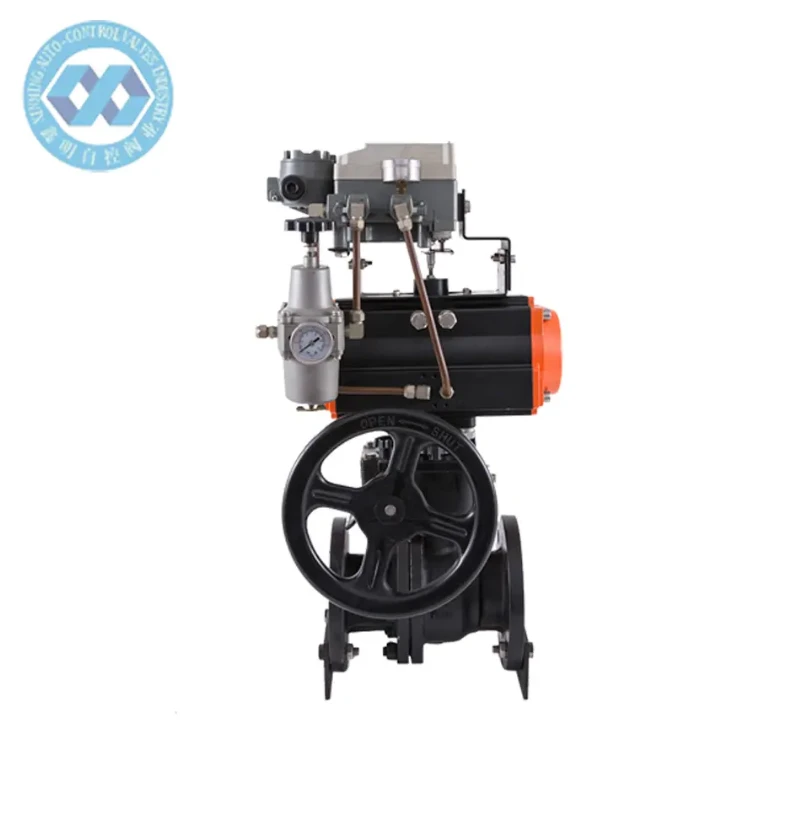

- Čínsky regulačný ventil s NELES NE724 NE726 VENTIL POič

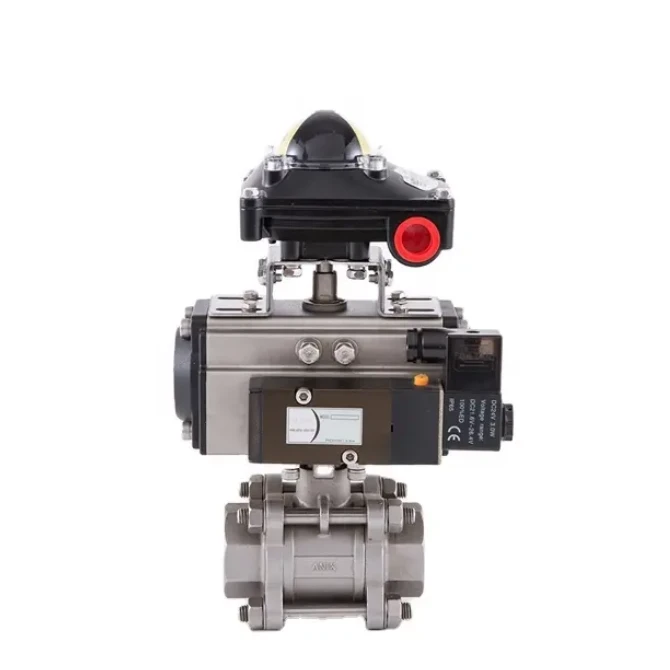

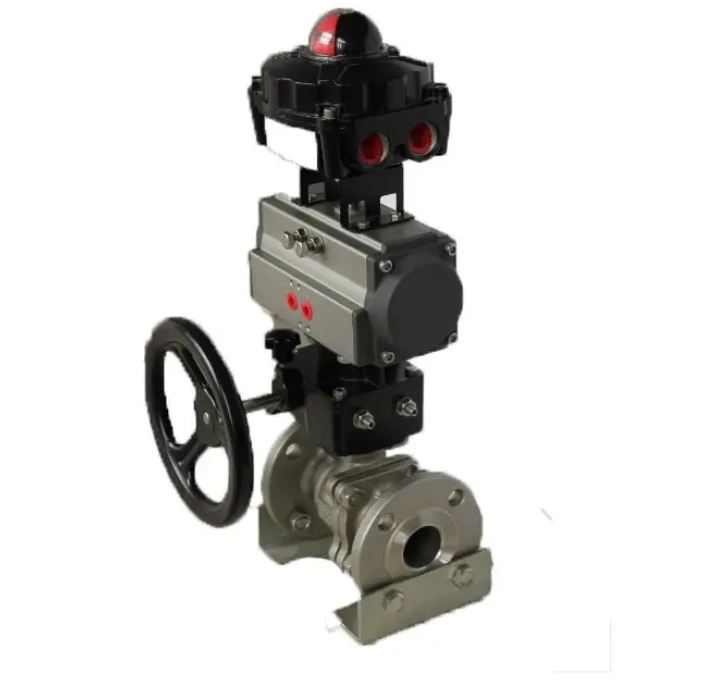

- Pneumatický izolovaný guľový ventil
