Inštalácia klapky s výstupkom do vertikálneho potrubia je úlohou, ktorá si vyžaduje starostlivé plánovanie a realizáciu. Ako dôveryhodný dodávateľ klapkových klapiek máme v tejto oblasti rozsiahle skúsenosti a sme tu, aby sme vás previedli týmto procesom. V tomto blogovom príspevku vás prevedieme krokmi inštalácie klapky s výstupkom do vertikálneho potrubia, od prípravy až po záverečné testovanie.
Krok 1: Príprava
Pred začatím procesu inštalácie musíte zhromaždiť všetky potrebné materiály a nástroje. To zahŕňa samotný ušný škrtiaci ventil, komponenty potrubia, tesnenia, skrutky, matice, momentový kľúč, rezač rúr, pilník a akékoľvek ďalšie nástroje špecifické pre vašu inštaláciu.
Uistite sa, že ventil a všetky komponenty potrubia sú čisté a bez akýchkoľvek nečistôt, ktoré by mohli prekážať pri inštalácii alebo prevádzke ventilu. Skontrolujte rozmery ventilu a potrubia, aby ste sa uistili, že sú kompatibilné. Ventil by mal tesne zapadnúť do potrubia a otvory v prírube by mali byť správne zarovnané.
Krok 2: Umiestnenie ventilu
Ďalším krokom je umiestnenie ventilu do vertikálneho potrubia. Začnite odrezaním potrubia na mieste, kde bude nainštalovaný ventil. Uistite sa, že rez je rovný a čistý, aby ste zaistili správne utesnenie. Pomocou pilníka vyhlaďte okraje rezaného potrubia, aby ste zabránili poškodeniu tesnení.
Pri umiestňovaní ventilu je dôležité si uvedomiť, že klapkové klapky sú navrhnuté tak, aby boli inštalované vo vertikálnej polohe s vretenom v horizontálnej orientácii. To umožňuje správnu reguláciu prietoku a jednoduchú obsluhu ventilu. Umiestnite ventil medzi dve časti potrubia a uistite sa, že príruby ventilu sú zarovnané s prírubami potrubia.
Krok 3: Inštalácia tesnení
Tesnenia sú kľúčové na zabránenie netesnosti v spojení ventil-rúrka. Umiestnite tesnenie na každú stranu ventilu, pričom zarovnajte otvory v tesnení s otvormi príruby. Uistite sa, že tesnenie je vycentrované a pokrýva celú plochu príruby. Použite vysokokvalitný tesniaci materiál, ktorý je kompatibilný s kvapalinou prepravovanou v potrubí a prevádzkovými podmienkami.
Krok 4: Zaskrutkovanie ventilu
Keď sú tesnenia na svojom mieste, je čas priskrutkovať ventil k potrubiu. Vložte skrutky cez otvory príruby a uistite sa, že používate správnu veľkosť a typ skrutiek. Umiestnite maticu na každú skrutku a rukou ju utiahnite, aby držala ventil na mieste.
Po ručnom utiahnutí všetkých skrutiek použite momentový kľúč na utiahnutie skrutiek na hodnotu uťahovacieho momentu odporúčanú výrobcom. Rovnomerné utiahnutie skrutiek na správny krútiaci moment je nevyhnutné pre správne utesnenie a zabránenie poškodeniu ventilu a tesnení. Pri uťahovaní skrutiek sa uistite, že postupujete podľa hviezdicového vzoru, aby ste zabezpečili rovnomerné rozloženie tlaku.
Krok 5: Pripojenie ovládača (ak je k dispozícii)

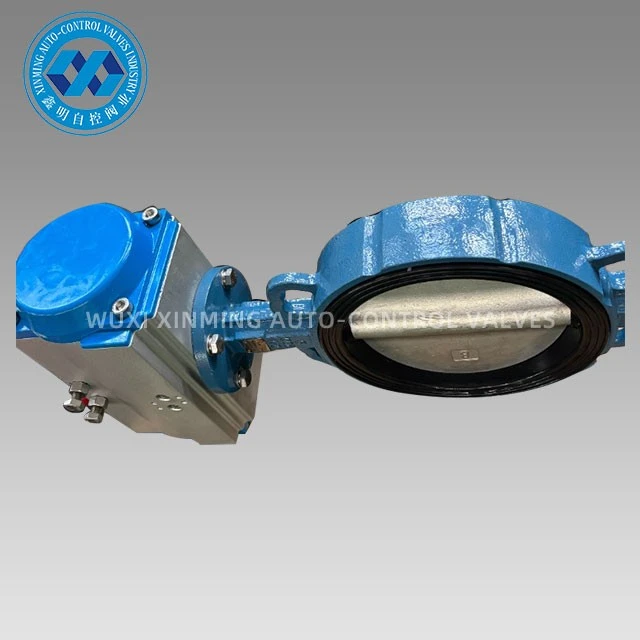

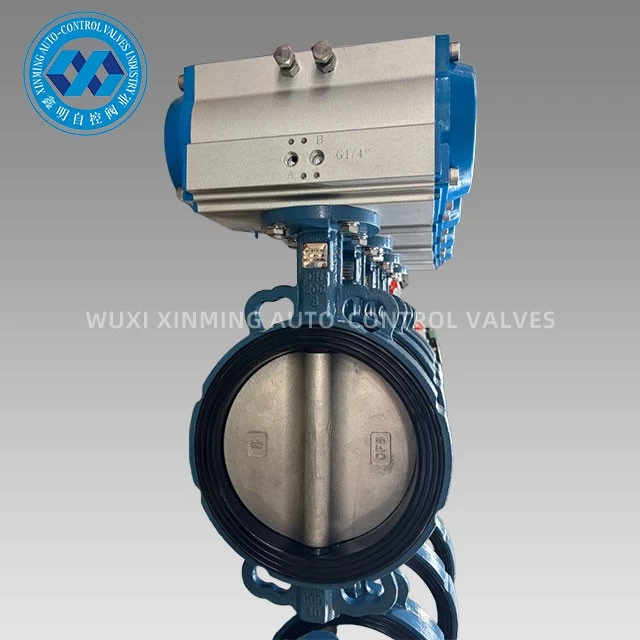

Ak je váš klapkový ventil vybavený ovládačom, ako naprKlapkový ventil ovládaný pneumatickým pohonom, ďalším krokom je pripojenie pohonu k ventilu. Postupujte podľa pokynov výrobcu na inštaláciu pohonu, ktorá zvyčajne zahŕňa pripojenie pohonu k drieku ventilu a pripojenie prívodných vzduchových vedení alebo elektrického vedenia.
Uistite sa, že pohon je správne zarovnaný a pripevnený k ventilu, aby sa zabezpečila hladká prevádzka. Otestujte pohon, aby ste sa uistili, že správne otvára a zatvára ventil a či indikátor polohy na pohone zodpovedá skutočnej polohe kotúča ventilu.
Krok 6: Testovanie inštalácie
Po nainštalovaní ventilu a pripojení pohonu (ak je to potrebné), je čas otestovať inštaláciu. Zatvorte ventil a natlakujte potrubie na prevádzkový tlak. Skontrolujte prípadné netesnosti okolo prírub ventilov, tesnení alebo spojov ovládača. Ak zistíte akékoľvek netesnosti, dotiahnite skrutky alebo podľa potreby vymeňte tesnenia.
Niekoľkokrát otvorte a zatvorte ventil, aby ste zabezpečili hladký chod. Skontrolujte schopnosť ventilu regulovať prietok a jeho tesniaci výkon. Ak ventil nepracuje hladko alebo ak sa vyskytnú nejaké problémy s reguláciou prietoku, skontrolujte ventil a pohon, či nevykazujú mechanické problémy alebo nesúlad.
Krok 7: Dokončenie inštalácie
Po otestovaní a schválení inštalácie vykonajte podľa potreby všetky konečné úpravy. Vyčistite oblasť inštalácie a odstráňte všetky nástroje alebo nečistoty. Označte ventil a potrubie pre jednoduchú identifikáciu a budúcu údržbu.
Ponúkame aj široký sortiment iných klapiek, ako naprPneumatický motýľový ventil s pohonom na doske hygienickej triedyaPneumatický sanitárny škrtiaci ventil, ktoré sú vhodné pre rôzne aplikácie v rôznych priemyselných odvetviach.
