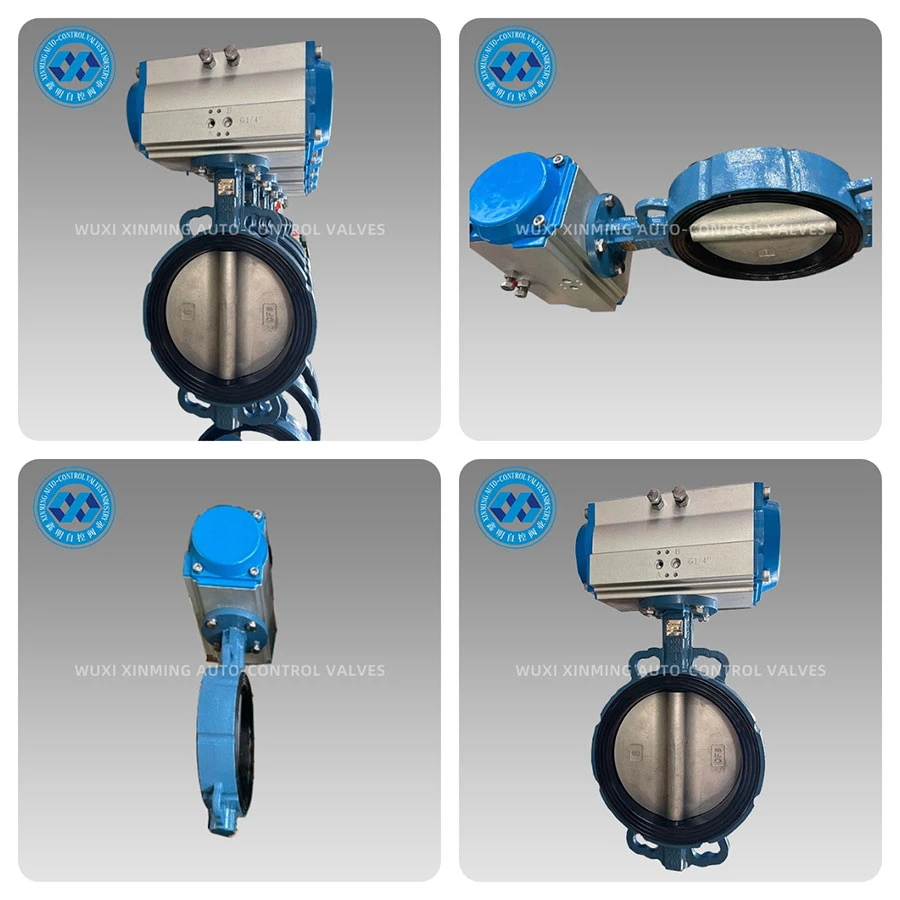

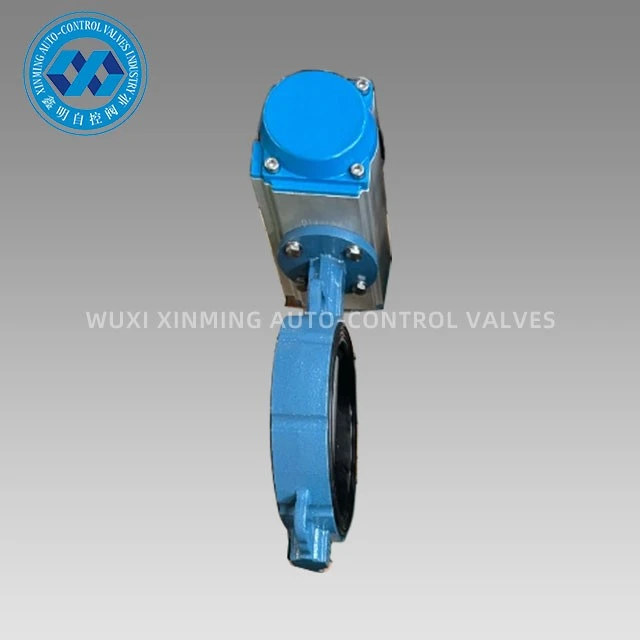

Škrtiaci ventil ovládaný -pneumatickým pohonom integruje vysoko-výkonný stredový/dvojitý excentrický škrtiaci ventil s pneumatickým pohonom typu hrebeň a pastorok alebo vidlica-, ktorý umožňuje rýchle otváranie a zatváranie a presné nastavenie od 0-90 stupňov pomocou čistého stlačeného vzduchu. Teleso ventilu je vybavené prúdovým kanálom-v tvare disku, čo má za následok extrémne nízky pokles tlaku pri úplnom otvorení a tesnenie s nulovými bublinami pri zatvorení. Je špeciálne navrhnutý pre automatizované procesy a spĺňa prísne požiadavky moderného priemyslu na rýchlosť, bezpečnosť a energetickú účinnosť.
Výhody produktu:
Rýchle otváranie a zatváranie
Jedno{0}}činné Menej ako alebo rovné 0,5 s, Dvojité-činné Menej ako alebo rovné 1 s, čím sa znižuje vodné rázy a plytvanie médiami.
Vysoký krútiaci moment
Konštrukcia vidlice poskytuje až 15 000 N·m, ľahko poháňa taniere ventilov s veľkým-priemerom DN1200.
Dlhotrvajúce tesnenie-
Výstelka z kompozitnej gumy EPDM/PTFE udržuje nulovú netesnosť ANSI triedy VI aj po 500 000 cykloch.
Ohňovzdorné a antistatické-
V súlade s API 607 a ISO 10497, vhodný pre horľavé plyny a prašné prostredie.
Modulárne pripojenie
Pohon a teleso ventilu používajú štandardné príruby ISO 5211; Výmena elektrických/hydraulických pohonov na mieste{1} trvá iba 10 minút.
Významná úspora energie
Spotreba energie poháňaná vzduchom-je iba 1/3 spotreby elektrických pohonov s rovnakými špecifikáciami; pružinový reset je k dispozícii v prípade poruchy zdroja vzduchu, čím sa zabezpečí bezpečná poloha.
Technické špecifikácie:
Priemer: DN40-DN1200 (1½"-48")
Tlak: PN6-PN100 / Trieda 125-600
Teplota: -40 stupňov ~+200 stupňov (Nízko{4}}teplotný typ -60 stupňov , Vysokoteplotný typ +450 stupňov )
Teleso ventilu: tvárna liatina, WCB, CF8, CF8M, duplexná oceľ, hliníkový bronz
Ventilová doska: CF8, CF8M, nylonový povlak, Hastelloy
Puzdro: EPDM, NBR, PTFE, FKM, silikónová guma
Pohon: Dvojitá{0}}činnosť/pružina, ochrana IP66/IP67, voliteľná ochrana proti výbuchu-Ex d IIB T6
Pripojenie: Oblátka, oko, príruba, ANSI/JIS/DIN
Miera úniku: ANSI trieda VI / nulová hladina bublín
Kontrola kvality:
→ Dvojitá kontrola materiálu: spektrálna analýza a testovanie nízko{0}}teplotným šokom
→ Jedno{0}}obrábanie na päť{1}}osovom obrábacom centre, kruhovitosť Menšia alebo rovná 0,02 mm
→ 100 % 1,5 x PN test pevnosti puzdra + 1.1x nízkotlakový- test vzduchotesnosti
→ Kalibrácia zdvihu pohonu s laserovým sledovačom, správa o linearite archivovaná 5 rokov
→ Audity API 6D, CE, ISO 9001 tretích strán{0}}, pôvodné správy poskytnuté so zásielkou
Balenie a dodanie:
Balenie a preprava: Telo ventilu a pohon sú obalené antikoróznou fóliou VCI-a vonkajšia škatuľa je vyrobená z piatich vrstiev vystuženej vlnitej lepenky. zaistené drevenými paletami a plastovými oceľovými popruhmi, vhodné na námornú prepravu pri teplote -50 stupňov až +70 stupňov. Prepravná značka obsahuje číslo projektu a QR kód; naskenujte kód a stiahnite si záručný list a testovacie video.
Po{0}}predajný servis:
• 18-mesačná záručná doba, bezplatná výmena výrobných chýb.
• Vnútroštátna 24-hodinová odozva, 72-hodinový príchod na miesto; zámorská 48-hodinová videodiagnostika, náhradné diely zasielané priamo cez DHL.
• Záznam o životnom cykle: zoznam zraniteľných častí, videá o údržbe, online školenia.
• Poskytuje ročné kontroly a výkonovú kalibráciu na zabezpečenie stabilnej prevádzky ventilov počas 10+ rokov.
Naša sila: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD., založená v roku 1998, má rozlohu 38 000 ㎡ a má ročnú výrobnú kapacitu 120 000 súprav pneumatických pohonov-poháňaných klapiek a súvisiacich pohonov. S obrábacími centrami od DMG Germany a MAZAK Japan a kvapalinovým laboratóriom API 6D má náš výskumný a vývojový tím 26 ľudí a vlastní 42 patentov. Naše produkty sa vyvážajú do 56 krajín a poskytujú ventilové riešenia pre globálne projekty ako Shell, BASF a Sinopec. Vyberte si XINMING, vyberte si spoľahlivosť a efektivitu!
