Hej! Ako dodávateľ guľôčok PVC som videl z prvej ruky, aké je dôležité porozumieť vzťahu medzi uhlom otvárania ventilu a prietokom. Je to téma, ktorá prichádza veľa v našich diskusiách so zákazníkmi, takže som si myslel, že v tomto blogovom príspevku zdieľam nejaké poznatky.
Po prvé, povedzme si o tom, čo je guľový ventil PVC. PVC guľový ventil je typ ventilu, ktorý používa guľu s otvorom v strede na reguláciu toku tekutiny cez potrubie. Keď je guľa otočená tak, aby sa otvor zarovnal s potrubím, ventil je otvorený a tekutina môže pretekať. Keď je guľa otočená tak, že otvor je kolmá na potrubie, ventil je uzavretý a tekutina je blokovaná.
Otvárací uhol guľového ventilu sa vzťahuje na mieru, do akej je lopta otočená od zatvorenej polohy. Napríklad plne otvorený ventil má úvodný uhol 90 stupňov, zatiaľ čo úplne zatvorený ventil má úvodný uhol 0 stupňov. Otvárací uhol je možné upraviť tak, aby sa reguloval prietok tekutiny cez ventil.
Ako teda ovplyvňuje uhol otvárania ventilu prietok v guľovom ventile PVC? Je to všetko o vzťahu medzi úvodnou oblasťou ventilu a odporom voči prúdeniu. Keď je ventil úplne otvorený, otváracia plocha je maximálna a odpor voči toku je minimálny. To znamená, že prietok je najvyšší. Keď sa úvodný uhol zníži, otváracia plocha ventilu sa znižuje a zvyšuje sa odpor voči toku. To má za následok zníženie prietoku.
Vzťah medzi uhlom otvárania ventilu a prietokom nie je však lineárny. Inými slovami, malá zmena v úvodnom uhle nemusí nevyhnutne viesť k pomernej zmene prietoku. Dôvodom je, že odpor voči toku nie je ovplyvnený iba úvodnou oblasťou ventilu, ale aj inými faktormi, ako je viskozita tekutiny, rýchlosť tekutiny a drsnosť stien potrubia.
Aby sme lepšie porozumeli vzťahu medzi uhlom otvárania ventilu a prietokom, pozrime sa na typickú krivku prietoku pre guľový ventil PVC. Krivka prietoku je graf, ktorý ukazuje vzťah medzi uhlom otvárania ventilu a prietokom tekutiny cez ventil. Krivka je zvyčajne vynesená s uhlom otvárania ventilu na osi X a prietokom na osi y.
Tvar krivky prietoku pre guľový ventil PVC závisí od niekoľkých faktorov vrátane veľkosti ventilu, typu použitej tekutiny a prevádzkových podmienok. Všeobecne platí, že krivka sa začína nulovým prietokom, keď je ventil úplne uzavretý a rýchlo sa zvyšuje, keď sa úvodný uhol zvyšuje z 0 na približne 20 stupňov. Potom sa rýchlosť zvýšenia prietoku spomaľuje a krivka sa stáva postupnejšou. Približne 70 až 80 stupňov otváracého uhla sa prietok blíži jeho maximálnej hodnote a ďalšie zvýšenie úvodného uhla má malý vplyv na prietok.
Je dôležité si uvedomiť, že krivka prietoku pre guľový ventil PVC nie je rovnaká pre všetky typy tekutín. Napríklad krivka pre viskóznu tekutinu, ako je olej, sa bude líšiť od krivky pre menej viskóznu tekutinu, ako je voda. Dôvodom je skutočnosť, že viskozita tekutiny ovplyvňuje odpor proti prietoku, ktorý zase ovplyvňuje vzťah medzi uhlom otvárania ventilu a prietokom.
Teraz, keď chápeme, ako uhol otvárania ventilu ovplyvňuje prietok v guľovom ventile PVC, povedzme si o niektorých praktických aplikáciách týchto vedomostí. Jednou z najbežnejších aplikácií je kontrola prietoku vody v inštalačných systémoch. Úpravou úvodného uhla guľového ventilu je možné regulovať prietok vody, aby vyhovoval špecifickým potrebám systému. Napríklad v rezidenčnom inštalačnom systéme sa môže guľový ventil použiť na reguláciu toku vody do sprchovej hlavy alebo kohútikov. Upravením úvodného uhla ventilu môže užívateľ regulovať tlak vody a prietok, aby sa dosiahla požadovaná úroveň pohodlia.
Ďalšou aplikáciou vzťahu medzi uhlom otvárania ventilov a prietokom je riadenie toku tekutín v priemyselných procesoch. V mnohých priemyselných procesoch je dôležité udržiavať presný prietok tekutiny cez potrubie. Použitím guľôčkového ventilu PVC a nastavením úvodného uhla je možné riadiť prietok, aby sa zabezpečilo, že proces funguje efektívne a bezpečne. Napríklad v závode na chemické spracovanie sa môže guľový ventil použiť na reguláciu toku chemického roztoku cez potrubie. Upravením úvodného uhla ventilu je možné regulovať prietok roztoku, aby sa zabezpečilo, že k chemickej reakcii dochádza k požadovanej rýchlosti.
V našej spoločnosti ponúkame širokú škálu guľôčkových ventilov PVC, ktoré vyhovujú potrebám rôznych aplikácií. Naše ventily sú vyrobené z kvalitných materiálov PVC a sú navrhnuté tak, aby poskytovali spoľahlivý a dlhotrvajúci výkon. Ponúkame tiež množstvo veľkostí ventilov, otváraných uhlov a koncových pripojení, aby sme zaistili, že naši zákazníci môžu nájsť ten správny ventil pre svoje konkrétne potreby.

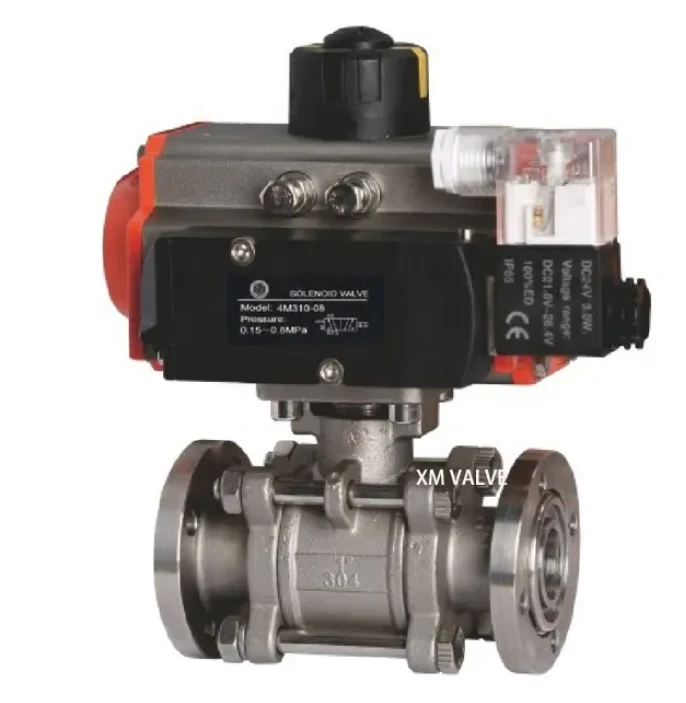

Niektoré z našich populárnych výrobkov zahŕňajúVákuový ventil prírubového konca s pneumatickým ovládačom,Pneumatický trojcestný guľový ventil z nehrdzavejúcej oceleaManuál 1pc závitového guľového ventilu. Tieto ventily sú vhodné pre rôzne aplikácie vrátane úpravy vody, chemického spracovania a priemyselnej automatizácie.
Ak ste na trhu s guľovým ventilom PVC, radi by sme vás počuli. Náš tím odborníkov vám môže pomôcť zvoliť si ten správny ventil pre vaše konkrétne potreby a poskytnúť vám všetky informácie, ktoré potrebujete na prijatie informovaného rozhodnutia. Či už ste majiteľom domu, ktorý chcete upgradovať váš inštalatérsky systém alebo priemyselný výrobca, ktorý hľadá spoľahlivý ventil pre váš proces, máme vás zakryté.
Záverom je, že pochopenie vzťahu medzi uhlom otvárania ventilov a prietokom je nevyhnutné pre každého, kto používa guľové ventily PVC. Upravením úvodného uhla ventilu je možné riadiť prietok tekutiny cez ventil, aby vyhovoval špecifickým potrebám aplikácie. V našej spoločnosti sme odhodlaní poskytovať našim zákazníkom vysokokvalitné PVC guľové ventily a vynikajúci zákaznícky servis. Takže, ak máte akékoľvek otázky alebo potrebujete pomoc pri výbere správneho ventilu, neváhajte nás kontaktovať.
Odkazy
- Perry, RH a Green, DW (ed.). (1997). Príručka spoločnosti Perry's Chemical Engineers. McGraw-Hill.
- Crane Co. (1988). Prietok tekutín cez ventily, armatúry a potrubie. Technický dokument č. 410.
