Ako funguje regulátor vzduchového filtra?

Ako dodávateľ regulátorov vzduchového filtra som mal tú česť byť svedkom z prvej ruky kľúčovú úlohu, ktorú tieto zariadenia zohrávajú v nespočetných priemyselných aplikáciách. V tomto blogovom príspevku vás vezmem na cestu do vnútorného fungovania regulátorov vzduchových filtrov, skúmam ich funkčnosť, výhody a rôzne typy dostupné na trhu.

Základy regulátora vzduchového filtra

Regulátor vzduchového filtra je zariadenie, ktoré kombinuje funkcie vzduchového filtra a regulátora tlaku. Jeho primárnym účelom je vyčistiť a regulovať prívod stlačeného vzduchu v pneumatických systémoch, čím sa zabezpečí, že vzduch je bez kontaminantov a dodáva sa pri konzistentnom tlaku. Je to nevyhnutné pre správnu prevádzku pneumatických nástrojov, strojov a zariadení, ako aj pre udržanie kvality a efektívnosti celkového systému.

Ako funguje regulátor vzduchového filtra?

Prevádzka regulátora vzduchového filtra sa môže rozdeliť do dvoch hlavných etáp: regulácia filtrácie a tlaku.

Filtrácia

Prvá fáza procesu zahŕňa odstránenie kontaminantov zo stlačeného vzduchu. Komprimovaný vzduch často obsahuje rôzne nečistoty, ako je prach, nečistoty, olej a vodná pary, ktoré môžu spôsobiť poškodenie pneumatických komponentov a ovplyvniť výkon systému. Vzduchový filter v regulátore je navrhnutý tak, aby zachytil tieto kontaminanty a zabránil im vniknutiu do zariadenia po prúde.

Filtračný prvok v regulátore vzduchového filtra je zvyčajne vyrobený z pórového materiálu, ako je napríklad spekaný kov alebo skladaný papier. Keď stlačený vzduch prechádza filtračným prvkom, kontaminanty sa zachytávajú na povrchu alebo v póroch materiálu. Filtrovaný vzduch potom opustí filter a presunie sa do ďalšej fázy procesu.

Nariadenie

Druhá fáza procesu zahŕňa reguláciu tlaku stlačeného vzduchu. Regulátor tlaku v regulátore vzduchového filtra je zodpovedný za udržiavanie konštantného výstupného tlaku bez ohľadu na zmeny vstupného tlaku alebo prietoku vzduchu. To sa dosahuje použitím membrány alebo mechanizmu piestov, ktorý sníma výstupný tlak a podľa toho upravuje prietok vzduchu.

Keď je výstupný tlak pod požadovanou hodnotou, membrána alebo piest sa pohybuje na otvorenie ventilu, čo umožňuje prietoku viac vzduchu cez regulátor. Naopak, keď je výstupný tlak nad požadovanou hodnotou, membrána alebo piest sa pohybuje, aby zavrela ventil, čím sa zníži prietok vzduchu. Toto nepretržité nastavenie zaisťuje, že výstupný tlak zostane stabilný a v požadovanom rozsahu.

Typy regulátorov vzduchového filtra

Na trhu je k dispozícii niekoľko rôznych typov regulátorov vzduchových filtrov, z ktorých každý je navrhnutý tak, aby splnil konkrétne požiadavky na aplikáciu. Niektoré z najbežnejších typov zahŕňajú:

Regulátory jednostupňového vzduchového filtra

Jednostupňové regulátory vzduchového filtra sú najjednoduchším a najbežnejšie používaným typom regulátora. Pozostávajú z jedného filtra a jedného regulátora tlaku, ktorý je integrovaný do jednej jednotky. Jednostupňové regulátory sú vhodné pre aplikácie, kde sú tlakové požiadavky relatívne nízke a kvalita ovzdušia nie je kritická.

Dvojstupňové regulátory vzduchového filtra

Dvojstupňové regulátory vzduchového filtra sú pokročilejšie ako regulátory s jedným stupňom a ponúkajú lepšiu reguláciu tlaku a stabilitu. Skladajú sa z dvoch štádií filtra a dvoch štádií regulátora tlaku, ktoré spolupracujú na poskytovaní presnejšieho a konzistentnejšieho výstupného tlaku. Dvojstupňové regulátory sú vhodné pre aplikácie, kde sú vysoké tlakové požiadavky a kvalita ovzdušia je kritická.

Kombinované regulátory vzduchového filtra

Kombinované regulátory vzduchového filtra sú navrhnuté tak, aby okrem filtrácie a regulácie tlaku poskytovali ďalšie funkcie. Môžu obsahovať funkcie, ako je mazanie, drenáž a tlakové meradlá, ktoré môžu zvýšiť výkon a spoľahlivosť pneumatického systému. Kombinované regulátory sú vhodné pre aplikácie, kde sa v jednej jednotke vyžaduje viac funkcií.

Výhody používania regulátora vzduchového filtra

Použitie regulátora vzduchového filtra v pneumatickom systéme ponúka niekoľko výhod vrátane:

Vylepšená kvalita ovzdušia

Odstránením kontaminantov zo stlačeného vzduchu pomáha regulátor vzduchového filtra zlepšiť kvalitu vzduchu a zabrániť poškodeniu pneumatických komponentov. To môže predĺžiť životnosť zariadenia a znížiť náklady na údržbu.

Presný tlak

Regulátor tlaku v regulátore vzduchového filtra zaisťuje, že stlačený vzduch je dodávaný pri konzistentnom tlaku, bez ohľadu na zmeny vstupného tlaku alebo prietoku vzduchu. To poskytuje presnú kontrolu nad prevádzkou pneumatických nástrojov a zariadení, čo vedie k zlepšeniu výkonu a účinnosti.

Vylepšená spoľahlivosť systému

Udržiavaním konštantného výstupného tlaku a odstránením kontaminantov zo stlačeného vzduchu pomáha regulátor vzduchového filtra zvyšovať spoľahlivosť a stabilitu pneumatického systému. To môže znížiť prestoje a zlepšiť produktivitu.

Úspory nákladov

Používanie regulátora vzduchového filtra môže pomôcť znížiť náklady na spotrebu energie a údržbu zlepšením efektívnosti pneumatického systému. To môže mať za následok značné úspory nákladov z dlhodobého hľadiska.

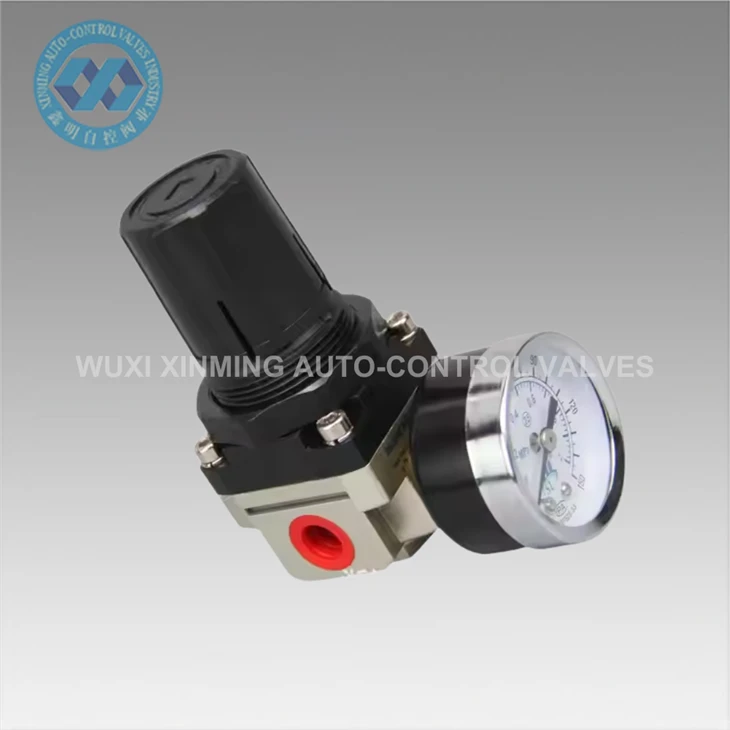

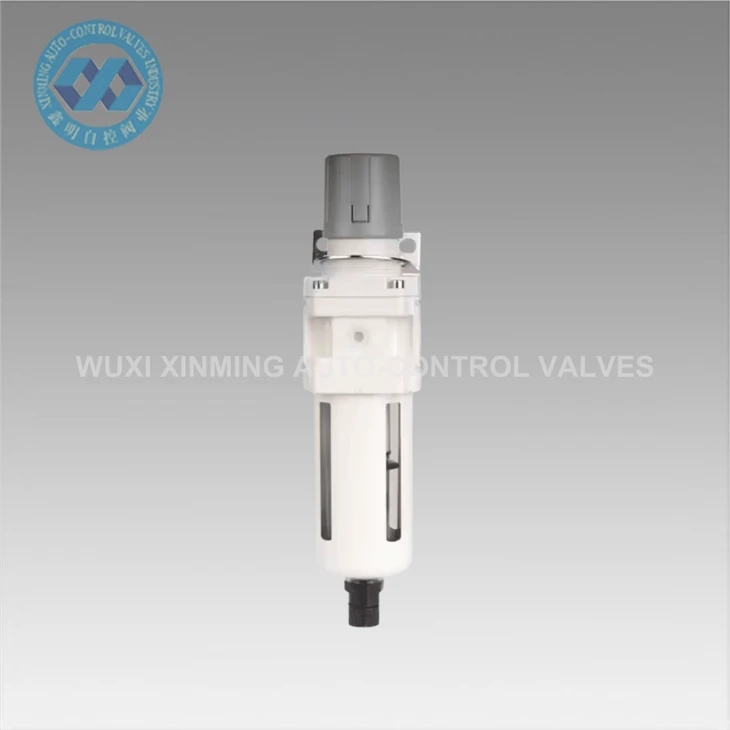

Precise Pressure Control + Long Life! Air Source Filter Reducing Valve For Industrial Use Intelligent Air Source Filter Pressure Reducing Valve

Aplikácie regulátorov vzduchového filtra

Regulátory vzduchového filtra sa používajú v širokej škále priemyselných aplikácií vrátane:

Výroba

Vo výrobných procesoch sa regulátory vzduchového filtra používajú na zabezpečenie čistej a regulovanej komprimovanej vzduchu do pneumatických nástrojov, strojov a zariadení. To zaisťuje správnu prevádzku zariadenia a pomáha udržiavať kvalitu výrobkov.

Automobilový

V automobilovom priemysle sa regulátory vzduchového filtra používajú v rôznych aplikáciách, ako sú rozprašovanie farieb, montážne vedenia a brzdové systémy. Pomáhajú zabezpečiť správne fungovanie pneumatických komponentov a zlepšovať celkový výkon vozidiel.

Jedlo a nápoje

V priemysle potravín a nápojov sa regulátory vzduchového filtra používajú na zabezpečenie čistej a sterilnej komprimovanej vzduchu na spracovateľské zariadenie, obalové stroje a plniace vedenia. Pomáha to predchádzať kontaminácii výrobkov a zabezpečiť dodržiavanie predpisov o bezpečnosti potravín.

Lekársky

V lekárskom priemysle sa regulátory vzduchového filtra používajú v rôznych aplikáciách, ako sú respiračné vybavenie, zubné nástroje a chirurgické nástroje. Pomáhajú zabezpečiť čistý a regulovaný komprimovaný vzduch pre tieto zariadenia a zaisťujú ich bezpečnú a efektívnu prevádzku.

Naše výrobky

Ako popredný dodávateľ regulátorov vzduchových filtrov ponúkame širokú škálu kvalitných výrobkov, ktoré uspokoja rôzne potreby našich zákazníkov. Naše výrobky sú navrhnuté a vyrábané podľa najvyšších štandardov kvality a spoľahlivosti a sú podporované našim záväzkom vynikajúceho zákazníckeho servisu.

Niektoré z našich populárnych produktov zahŕňajú:

Záver

Záverom možno povedať, že regulátory vzduchových filtrov sú základnými komponentmi v pneumatických systémoch, ktoré poskytujú čistý a regulovaný stlačený vzduch, aby sa zabezpečila správna prevádzka pneumatických nástrojov, strojov a zariadení. Pochopením toho, ako tieto zariadenia fungujú a výhody, ktoré ponúkajú, môžete pri výbere regulátora vzduchového filtra pre vašu aplikáciu urobiť informované rozhodnutie.

Ak máte akékoľvek otázky alebo potrebujete ďalšie informácie o našich regulátoroch vzduchového filtra, neváhajte nás kontaktovať. Vždy vám radi pomôžeme nájsť správne riešenie pre vaše potreby. Či už hľadáte regulátor s jedným stupňom pre jednoduchú aplikáciu alebo dvojstupňový regulátor pre náročnejší systém, máme odborné znalosti a produkty, ktoré spĺňajú vaše požiadavky.

Kontaktujte nás ešte dnes a diskutujte o potrebách regulátora vzduchového filtra a začnite proces obstarávania. Tešíme sa na spoluprácu s vami na poskytnutí najlepšieho možného riešenia pre váš pneumatický systém.

Odkazy

Príručka stlačeného vzduchu a plynu, 4. vydanie, editoval Gary W. Goble
Dizajn pneumatických systémov, 2. vydanie, Peter A. Nachtwey
Príručka Industrial Automation, 3. vydanie, editoval Wolfgang D. Stieglitz
