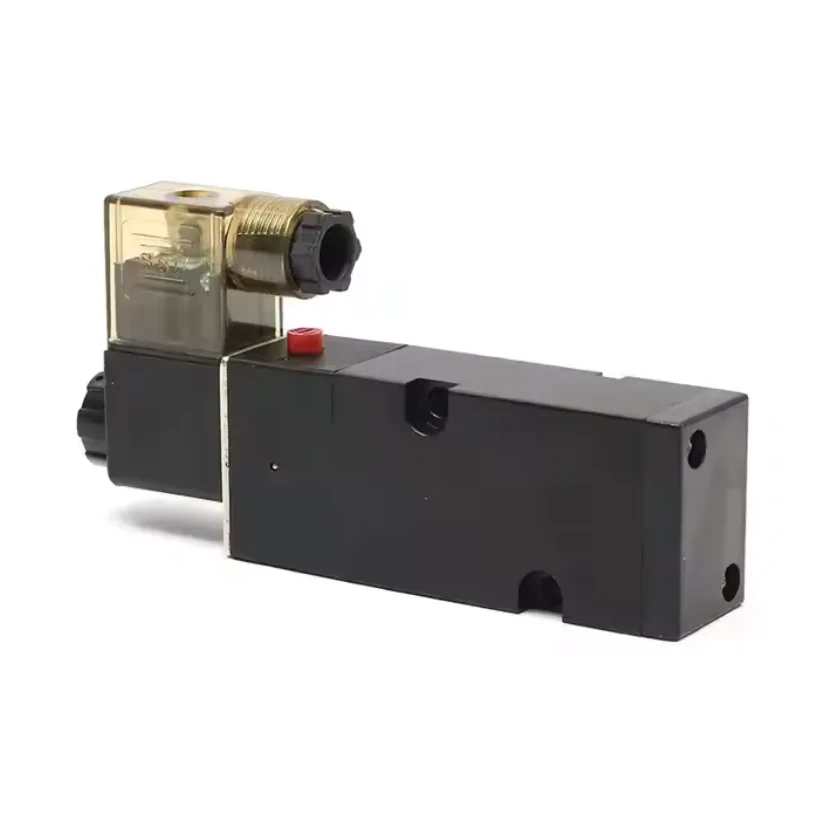

Solenoidný ventil je riadiaci prvok jadra pneumatického systému, ktorý riadi smer toku a vypnutie stlačeného vzduchu cez elektrický signál, aby sa riadil lineárny alebo rotujúci pohyb pneumatického ovládača (napríklad valc a ventil). Jeho podstatou je „elektronický prepínač riadenia“ pneumatického ovládača, ktorý realizuje presné riadenie akcie v systéme automatizácie.
Pracovný princíp spolupráce
Ovládanie odkazu:
Elektrický signál PLC/Controller → Solenoid Valve Elektrický signál → Komprimované prepínanie vzduchového kanála → Pneumatické pôsobenie ovládača (ON/OFF/UPOSTAVENIE).
Typický proces:
Solenoidný ventil dostane výkon, prepína plynovú cestu a stlačený vzduch vstupuje do komory ovládača;
Tlak tlačí piest/membrána, čo vedie k mechanickému posunu;
Po zlyhaní energie sa resetuje solenoidný ventil, plyn je prepustený a ovládač sa vráti do počiatočnej polohy (pružinový návrat alebo prívod spätného plynu).
Dizajn základnej štruktúry
Sekcia solenoidového ventilu
Typ tela ventilu:
Dvojpolohový tričko (2/3): Riadenie jednostupného valca (jediný príjem + výfuk).
Dvojposchodie päťsmerné (2/5): Riadenie dvojitých valcov (dvojitý príjem + dvojitý výfuk).
Režim jazdy:
Priama akcia: Direct Drive Drive (rýchla reakcia, vhodná pre vysokofrekvenčnú prevádzku).
Pilot-ovládané: prepínanie tlaku na tlaku vzduchu (veľký prietok, scenáre vysoko tlaku).
Špeciálny dizajn:
Cievky odolné voči výbuchu (certifikované ATEX) pre horľavé prostredie;
Nízka spotreba energie (0. 5W ~ 1W) na predĺženie výdrže batérie;
Manuálne núdzové tlačidlo (v prípade zlyhania napájania môže byť nútená zmeniť plynovú cestu).
Zhodovanie sa s ovládačom
Štandard rozhrania: spĺňa špecifikácie ISO 15407 alebo NFPA, aby sa zabezpečilo rýchle pripojenie plynu.
Zodpovedanie toku: Hodnota ventilu CV musí spĺňať požiadavky rýchlosti pohonu.
Výbery a údržba
Kľúče k výberu
Typ ovládača: Jednotné pôsobenie (vyžaduje sa návrat pružiny) alebo dvojité pôsobenie (dvojitá kontrola plynovej dráhy);
Prevádzková frekvencia: Vyberte priame pôsobenie solenoidového ventilu vo vysokofrekvenčných scénach;
Požiadavky na životné prostredie: odolné proti výbuchu, proti korózii, adaptability teploty (-30 Stupeň ~ 80 stupňov);
Požiadavky na úsporu energie: nízka spotreba energie alebo držba pulzov na zníženie spotreby energie.
Bežné chyby a riešenia
Poha cievky: Skontrolujte stabilitu napätia, aby ste predišli preťaženiu;
Cool Stuck: Pravidelne čistite zdroj vzduchu (pridať filter), používajte suchý vzduch;
Únikom vzduchu: Vymeňte tesniaci krúžok (materiál NBR/FKM), skontrolujte opotrebenie tela ventilu.
Návrh údržby
Mesačná kontrola citlivosti reakcie na solenoidovú ventilu;
Štvrťročné čistenie plynu cez filter;
Vymeňte zraniteľné tesnenia ročne.
