Pracovný princíp spolupráce
Ovládanie odkazu:
Elektrický signál PLC/Controller → Solenoid Valve Elektrický signál → Komprimované prepínanie vzduchového kanála → Pneumatické pôsobenie ovládača (ON/OFF/UPOSTAVENIE).
Typický proces:
Solenoidný ventil dostane výkon, prepína plynovú cestu a stlačený vzduch vstupuje do komory ovládača;
Tlak tlačí piest/membrána, čo vedie k mechanickému posunu;
Po zlyhaní energie sa resetuje solenoidný ventil, plyn je prepustený a ovládač sa vráti do počiatočnej polohy (pružinový návrat alebo prívod spätného plynu).
Dizajn základnej štruktúry
Sekcia solenoidového ventilu
Typ tela ventilu:
Dvojpolohový tričko (2/3): Riadenie jednostupného valca (jediný príjem + výfuk).
Dvojposchodie päťsmerné (2/5): Riadenie dvojitých valcov (dvojitý príjem + dvojitý výfuk).
Režim jazdy:
Priama akcia: Direct Drive Drive (rýchla reakcia, vhodná pre vysokofrekvenčnú prevádzku).
Pilot-ovládané: Prepínanie asistovaného vzduchu (veľký prietok, scenáre vysoko tlaku).
Špeciálny dizajn:
Cievky odolné voči výbuchu (certifikované ATEX) pre horľavé prostredie;
Nízka spotreba energie (0. 5W ~ 1W) na predĺženie výdrže batérie;
Manuálne núdzové tlačidlo (v prípade zlyhania napájania môže byť nútená zmeniť plynovú cestu).
Zhodovanie sa s ovládačom
Štandard rozhrania: spĺňa špecifikácie ISO 15407 alebo NFPA, aby sa zabezpečilo rýchle pripojenie plynu.
Zodpovedanie toku: Hodnota ventilu CV musí spĺňať požiadavky rýchlosti pohonu.

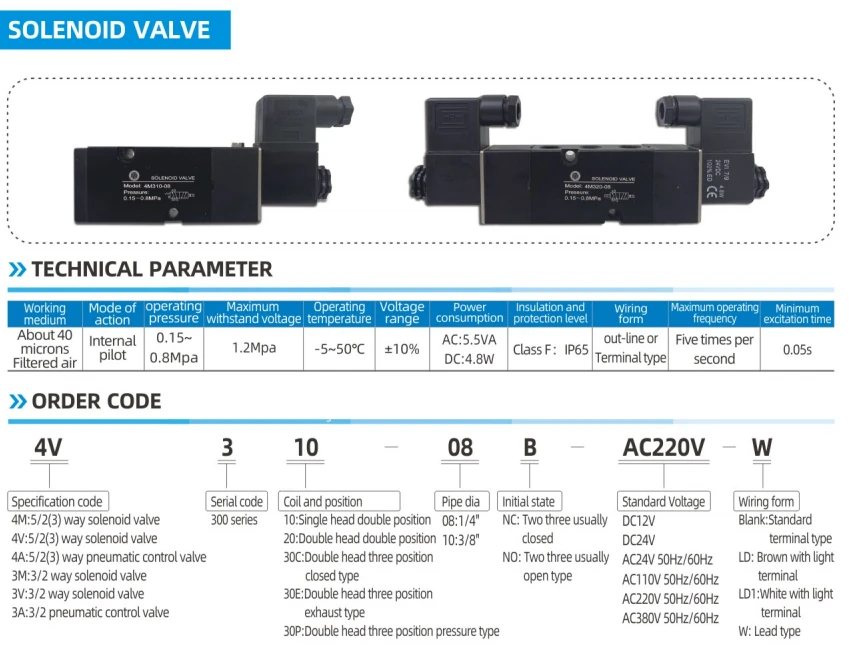

Kľúčové parametre výkonu
Kompatibilita napätia: DC 24V (bežne používané v priemysle), AC 220V (scenár s vysokým výkonom).
Čas odozvy: Menej alebo rovná 50 ms (vysokorýchlostný ventil môže dosiahnuť 10 ms, čo ovplyvňuje frekvenciu ovládača).
Rozsah pracovného tlaku: {{0}}.
Trieda ochrany: IP65 (odolný voči prachu a vodotesné) vhodné pre tvrdé pracovné podmienky.
Životnosť cyklu: väčšia alebo rovná 10 miliónom krát (priemyselný dizajn s vysokou spoľahlivosťou).
Typické scenáre aplikácií
Ventil automatické ovládanie:
Diaľkový otvor a zatváranie guľôčkového ventilu ropovodu;
Presná kontrola toku regulačných ventilov v chemických rastlinách.
Mechanická akčná jednotka:
Automatické upínanie valca valca na výrobu;
Tlačovanie materiálu a umiestnenie obalových strojov.
Systém bezpečnostného prepojenia:
Rýchlo odrežte prívod vzduchu počas núdzového vypnutia (ESD);
Pneumatické núdzové zatvorenie požiarneho ventilu.
