Prehľad produktov

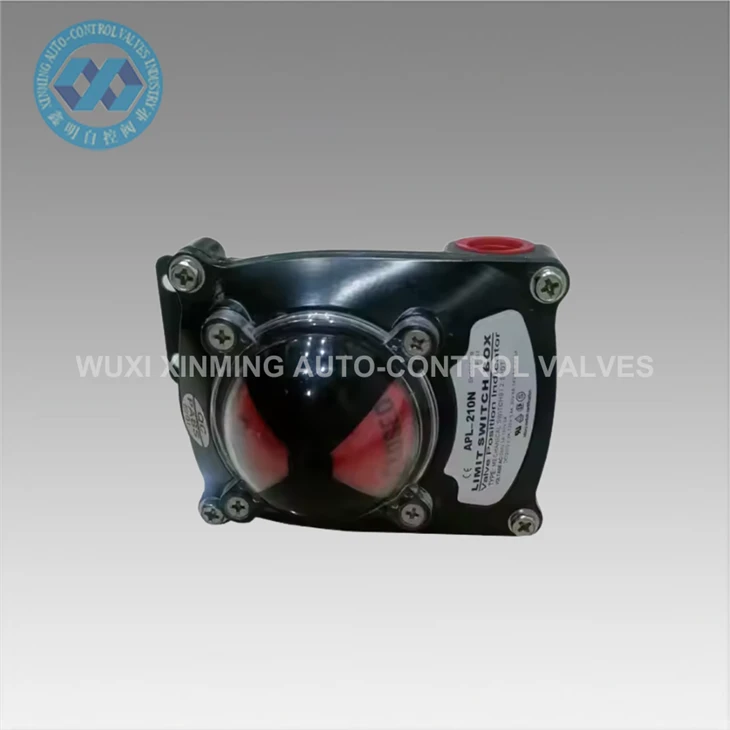

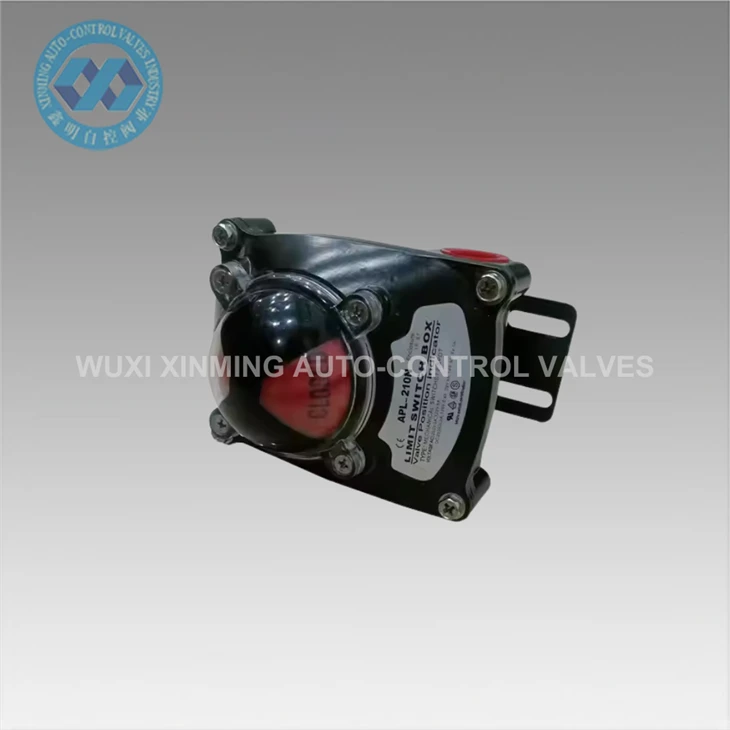

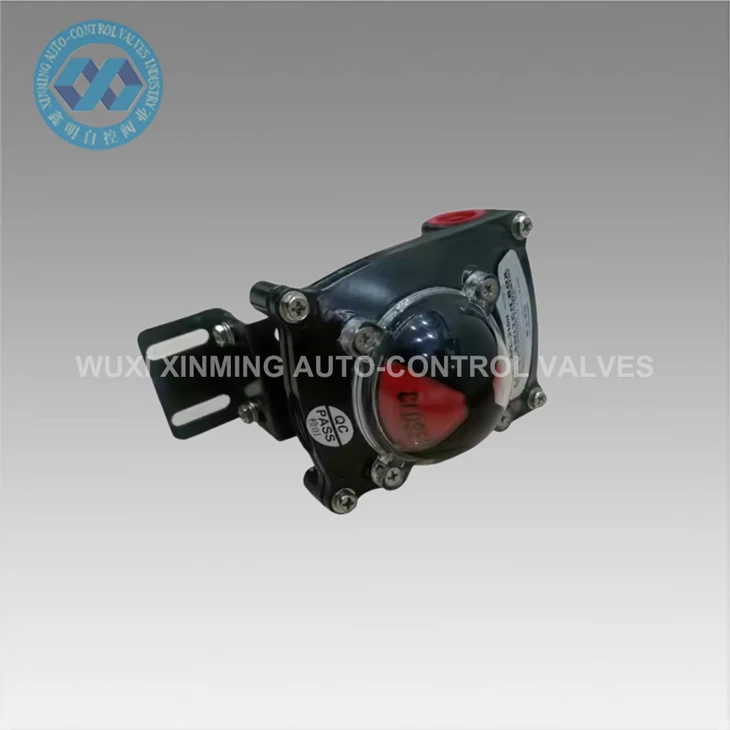

Mechanický koncový spínač APL-210N je navrhnutý na presnú indikáciu polohy ventilu a spätnú väzbu v systémoch priemyselnej automatizácie. Široko sa používa na pneumatických rotačných pohonoch a štvrťotáčkových ventiloch, ako sú guľové ventily a škrtiace ventily, na poskytovanie spoľahlivých signálov stavu otvorenia/zatvorenia do riadiacich systémov.
Táto skriňa koncového spínača prevádza mechanické otáčanie drieku ventilu na elektrické spínacie signály prostredníctvom vnútorného vačkového mechanizmu, čím sa zabezpečuje presné monitorovanie polohy počas automatizovanej prevádzky ventilu. Ide o základnú súčasť v spracovateľskom priemysle, kde sa vyžaduje-spätná väzba o stave ventilov v reálnom čase na bezpečné a stabilné riadenie systému.
Pracovný princíp
APL-210N je inštalovaný na vrchu pneumatického pohonu a mechanicky spojený s driekom ventilu. Keď sa ventil otáča medzi 0 a 90 stupňami, vačka vo vnútri spínacej skrinky sa zodpovedajúcim spôsobom otáča a spúšťa vnútorné mechanické spínače.

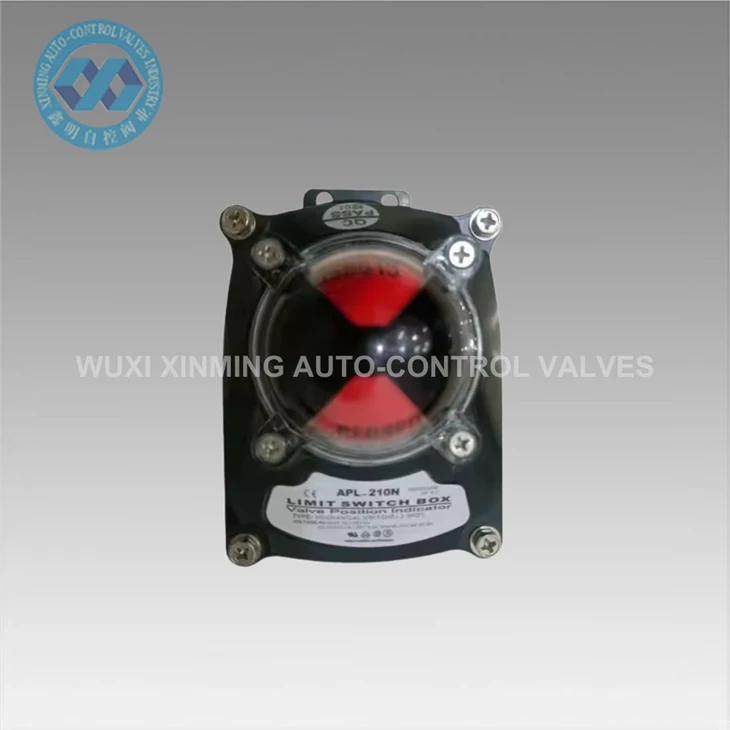

Tieto spínače vysielajú signály ZAP/VYP do PLC alebo riadiacich systémov, ktoré indikujú, či je ventil v úplne otvorenej alebo úplne zatvorenej polohe. Vizuálny indikátor na hornom kryte poskytuje jasné potvrdenie na mieste bez otvorenia zariadenia.
Technické špecifikácie
| Model | APL-210N |
| Typ produktu | Skriňa mechanického koncového spínača |
| Aplikácia | Indikácia polohy ventilu |
| Kompatibilné ventily | Guľový ventil, škrtiaci ventil |
| Rozsah otáčania | 0 stupňov – 90 stupňov |
| Materiál na bývanie | Zliatina hliníka |
| Trieda ochrany | IP67 |
| Štandardná montáž | NAMUR |
| Typ signálu | Mechanický vypínač ON/OFF |
| Inštalácia | Namontovaný pneumatický otočný pohon |
Aplikácie
Koncový spínač APL-210N je široko používaný v systémoch priemyselnej automatizácie vyžadujúcich spätnú väzbu polohy ventilu:
- Riadiace systémy ventilov ropovodov a plynovodov
- Zariadenia na úpravu vody a odpadových vôd
- Chemické spracovateľské závody
- Systémy na výrobu energie
- Linky na automatizáciu priemyselných procesov
- HVAC a všeobecné systémy riadenia prietoku
V typickej prevádzke sa inštaluje na pneumatický pohon poháňajúci škrtiacu klapku, kde nepretržite hlási stav otvorenia/zatvorenia ventilu späť do riadiacej miestnosti pre bezpečné monitorovanie procesu.
