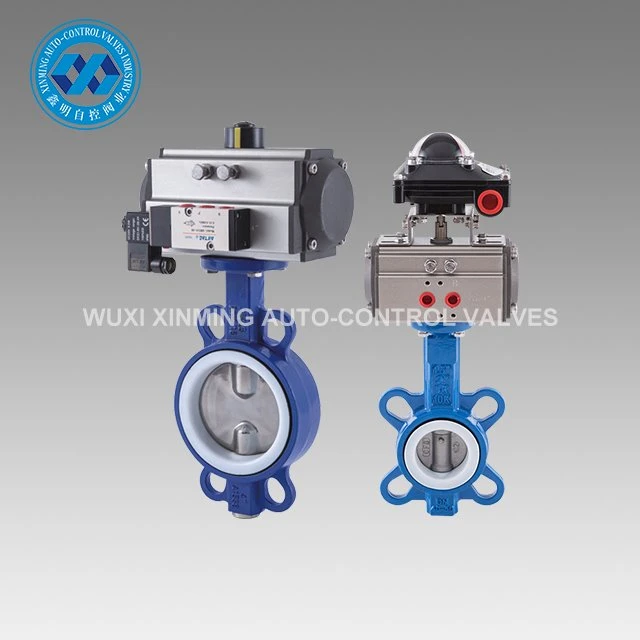

Škrtiaci ventil z tvárnej liatiny je jednoduchý regulačný ventil a možno ho použiť aj na zapnutie{0}}vypnutie- nízkotlakového potrubného média. Na automatické spustenie a zastavenie prietoku rýchlejšie ako motor{3}}poháňané ventily, ktoré fungujú na stlačený vzduch. Vzduch do pohonu musíte ovládať buď pomocou priloženého elektrického riadiaceho ventilu alebo manuálneho zapínacieho/vypínacieho ventilu. Ventily nevyžadujú na prevádzku minimálny pokles tlaku medzi vstupom a výstupom.
Podrobnosti o produkte:
| Názov produktu | Motýlový ventil z tvárnej liatiny |
| Názov značky | XM a OEM sú tiež akceptované |
| Veľkosť motýľového ventilu | 25-1000 mm |

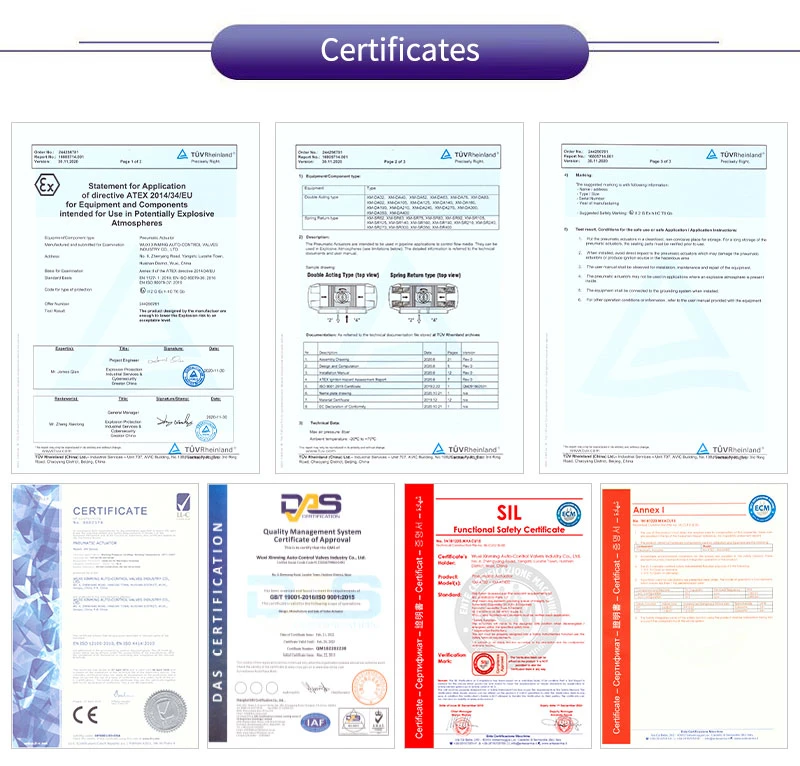

| Certifikácia | CE, ATEX, SIL3, ISO9001: 2016 |
| Typ ventilu | Motýľ |
| Na použitie s | Voda, ropa, vzduch, zemný plyn, para, pitná voda |
| Materiál tesnenia | kov-na-kov |
| Špecifikácie Splnené | API 609 |
Technický parameter:

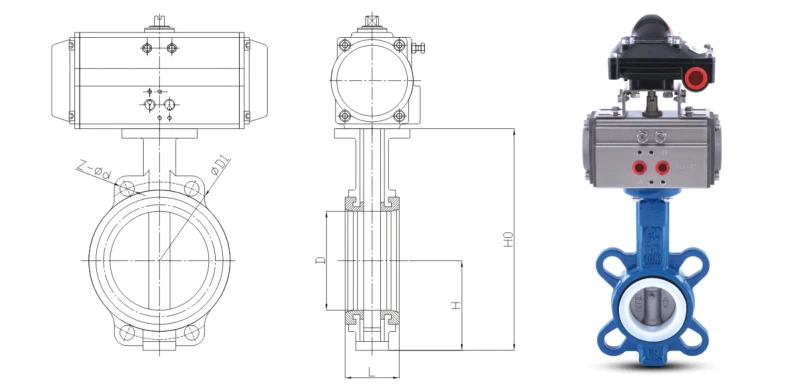

| Menovitý priemer | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | palec | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Dizajn a výroba ventilov | Podľa štandardu GB/T12238 | ||||||
| Veľkosť príruby ventilu | Podľa štandardu GB/T9113, GB/T17241.6 | ||||||
| Konštrukčná dĺžka ventilu | Podľa štandardu GB/T12221 | ||||||
| Kontrola a experiment ventilov | Podľa štandardu GB/T13927 | ||||||
Vlastnosti produktu:
• Vysokotlakový{0}}nulový únik: Štyri typy vulkanizovaných sediel ventilov: EPDM/Viton®/NBR/PTFE, obojsmerné bublinkové-tesnenie, až do 16 barov.
• Nízka hmotnosť: Hmotnosť rovnakého kalibru je len 30–40 % hmotnosti guľového ventilu, čím sa znižujú náklady na podporu potrubia.
• Dlhá životnosť: Driek ventilu je vyrobený z duplexnej nehrdzavejúcej ocele 416/316 SS a ložisko používa samomazacie ne-kovové puzdro, ktoré zabraňuje zadretiu.
• Priaznivé pre izoláciu{0}}: Dizajn s predĺženým hrdlom môže byť pokrytý 2-palcovou izolačnou vrstvou, ktorá je vhodná pre HVAC a vonkajšie potrubia.
• Viacnásobné pohony: rukoväte, prevodovky, elektrické, pneumatické a hydraulické pohony, všetky pripojené podľa štandardných prírub ISO 5211.
• Kompletné certifikácie: WRAS, ACS povolenia na pitnú vodu podľa API-609, BS EN 593 a ISO 5752.
Naša služba:
1) Horúca linka 7x24 hodín
2) Prísna kontrola kvality
3) Dobrá kvalita za priaznivú cenu
4) Vynikajúci-servis
5) Online technická podpora
6) Rýchla dodacia lehota
Aplikácie produktu:
• Siete teplej a studenej vody, morskej vody, odpadových vôd a parovodných sietí
• HVAC klimatizačné systémy, diaľkové vykurovanie
• Ropný, chemický, potravinársky, farmaceutický a lodiarsky priemysel
• Potravinárske-kvapaliny: nápoje, alkohol, čistená voda
• Plyn a vákuum: plyn, stlačený vzduch, vákuové systémy
O nás:

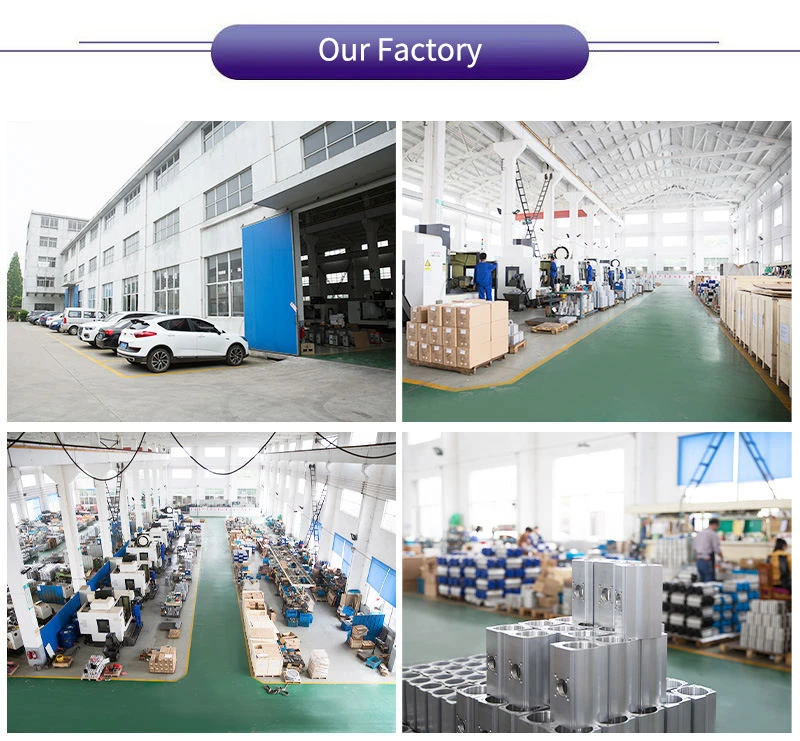

Wuxi Xinming Auto{0}}control Valves Co., Ltd. sa špecializuje na výrobu pneumatických pohonov série XM a automatických regulačných ventilov s certifikáciou ISO9001, ktoré sú v súlade s normami ISO5211/DIN3337/VDI/VDE-3845/NAMUR. S pokročilými možnosťami výskumu a vývoja a výrobnými zariadeniami slúžia naše produkty rôznym odvetviam vrátane ropných a plynárenských, chemických a elektrární, pričom stelesňujú náš záväzok „Technológia na prvom mieste, špičková kvalita“ prostredníctvom inovatívnych riešení a spoľahlivého výkonu. Ak potrebujete škrtiaci ventil z tvárnej liatiny, kontaktujte nás.
