Zdvih piestu v 24V solenoidovom ventile je kritickým parametrom, ktorý výrazne ovplyvňuje výkon a funkčnosť ventilu. Ako dôveryhodný dodávateľ 24V solenoidových ventilov sa dobre orientujem v zložitosti tohto komponentu a jeho vplyve na celkovú činnosť ventilu.
Pochopenie základov 24V solenoidového ventilu
24V solenoidový ventil je elektromechanické zariadenie, ktoré riadi prietok tekutín alebo plynov. Skladá sa z cievky, piestu a telesa ventilu. Keď sa na cievku aplikuje elektrický prúd 24 voltov, generuje magnetické pole. Toto magnetické pole priťahuje piest, ktorý sa potom pohybuje a otvára alebo zatvára ventil, čím umožňuje alebo blokuje prietok média.
Čo je to zdvih piestu?
Zdvih piesta sa vzťahuje na vzdialenosť, ktorú plunžer prejde v rámci solenoidového ventilu, keď je cievka pod napätím. Meria sa od úplne zatvorenej polohy do úplne otvorenej polohy. Dĺžka zdvihu je starostlivo navrhnutá charakteristika určená konštrukčnými požiadavkami ventilu a špecifickou aplikáciou, na ktorú je určený.
Faktory ovplyvňujúce zdvih piestu
Dizajn cievky
Konštrukcia solenoidovej cievky hrá kľúčovú úlohu pri určovaní zdvihu piesta. Dobre navrhnutá cievka môže generovať silné a rovnomerné magnetické pole. Počet závitov cievky, prierez drôtu a typ materiálu jadra ovplyvňujú produkovanú magnetickú silu. Silnejšie magnetické pole môže poháňať piest na väčšiu vzdialenosť, čo má za následok dlhší zdvih. Napríklad cievka s vyšším počtom závitov a kvalitným feromagnetickým jadrom dokáže generovať silnejšie magnetické pole, čo umožňuje dlhší zdvih piesta.
Sila jari
Väčšina solenoidových ventilov je vybavená vratnou pružinou. Pružina je zodpovedná za návrat piestu do jeho pôvodnej polohy, keď je cievka bez napätia. Tuhosť pružiny, známa ako pružinová konštanta, ovplyvňuje zdvih piestu. Tuhšia pružina vyžaduje väčšiu silu z magnetického poľa, aby ju stlačila a posunula piest. Preto, ak je pružina príliš tuhá, môže obmedziť zdvih piesta. Na druhej strane, veľmi slabá pružina môže spôsobiť, že sa ventil otvorí alebo zatvorí príliš ľahko, čo vedie k nekonzistentnému výkonu.
Dizajn telesa ventilu
Vnútorná konštrukcia telesa ventilu tiež ovplyvňuje zdvih piestu. Veľkosť a tvar komory, v ktorej sa pohybuje piest, ako aj prietokové kanály, môžu ovplyvniť pohyb piestu. Telo ventilu s dobre optimalizovaným dizajnom komory umožňuje hladký a neobmedzený pohyb piestu, čím sa maximalizuje dostupný zdvih. Okrem toho tesniaci mechanizmus v tele ventilu môže ovplyvniť zdvih. Ak sú tesnenia príliš tesné alebo nesprávne zarovnané, môžu vytvárať dodatočný odpor, čím sa znižuje účinný zdvih piesta.
Význam zdvihu piestu
Flow Control
Zdvih piestu priamo ovplyvňuje prietok média cez ventil. Dlhší zdvih vo všeobecnosti umožňuje väčší otvor vo ventile, čo vedie k vyššiemu prietoku. V aplikáciách, kde sa vyžaduje presné riadenie prietoku, ako napríklad v priemyselnej automatizácii alebo zdravotníckych zariadeniach, je nevyhnutný správny zdvih piesta. Napríklad v systéme na dávkovanie chemikálií musí byť zdvih piestu presne kalibrovaný, aby sa zabezpečilo, že bude dávkované správne množstvo chemikálie.
Čas odozvy
Zdvih piestu tiež ovplyvňuje čas odozvy solenoidového ventilu. Kratší zdvih zvyčajne znamená, že piest sa môže pohybovať rýchlejšie medzi otvorenou a zatvorenou polohou, čo vedie k rýchlejšej dobe odozvy. V aplikáciách, kde sa vyžaduje rýchle zapínanie a vypínanie, ako napríklad v pneumatických riadiacich systémoch, môže kratší zdvih zlepšiť celkový výkon systému.
Rôzne typy 24V solenoidových ventilov a ich zdvihy piestu
Priamočinné solenoidové ventily
V priamočinných solenoidových ventiloch piest priamo riadi prietok média. Tieto ventily majú zvyčajne relatívne krátky zdvih piesta, pretože magnetická sila generovaná cievkou musí priamo prekonať tlak média. Krátky zdvih umožňuje rýchlu a spoľahlivú prevádzku, vďaka čomu sú vhodné pre aplikácie s nízkymi až strednými prietokmi a tlakmi.
Solenoidové ventily ovládané pilotom
Pilotne ovládané solenoidové ventily používajú malý riadiaci ventil na riadenie prietoku hlavného ventilu. Piest v pilotne ovládanom ventile má zvyčajne dlhší zdvih v porovnaní s priamo pôsobiacim ventilom. Je to preto, že riadiaci ventil vytvára tlakový rozdiel, ktorý pomáha pohybovať piestom hlavného ventilu. Pilotne ovládané ventily sú vhodné pre aplikácie s vysokými prietokmi a tlakmi.
Aplikácie založené na zdvihu piestu
Priemyselná automatizácia
V priemyselnej automatizácii sa 24V solenoidové ventily široko používajú na riadenie prietoku vzduchu, vody a iných tekutín. Ventily s rôznymi zdvihmi piestu sa vyberajú na základe špecifických požiadaviek procesu automatizácie. Napríklad v dopravníkovom systéme, ktorý využíva pneumatické pohony, možno na rýchle ovládanie pohybu pohonov použiť solenoidový ventil s krátkym zdvihom a rýchlou dobou odozvy.
Úprava vody
V úpravniach vody sa na reguláciu prietoku vody, chemikálií a iných tekutín používajú 24V solenoidové ventily. Ventily s dlhším zdvihom piestu môžu byť uprednostňované v aplikáciách, kde sa vyžadujú veľké prietoky, ako napríklad pri distribúcii upravenej vody.
Súvisiace produkty v našom portfóliu

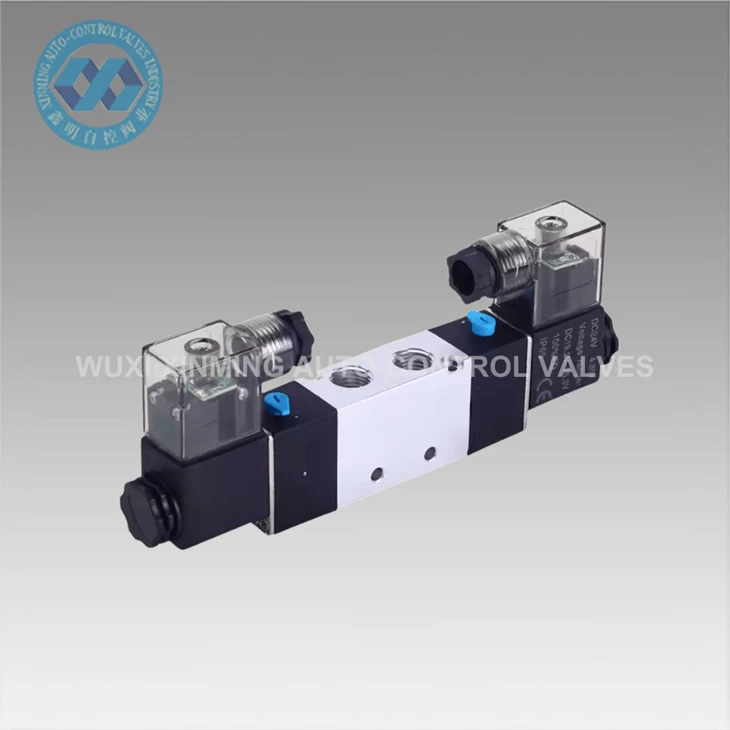

Ako dodávateľ 24V solenoidových ventilov ponúkame aj rad súvisiacich produktov. Pre tých, ktorí môžu potrebovať rôzne možnosti napätia, mámeSolenoidový ventil 220V. nášSolenoidový ventil pneumatického ovládania vzduchu s dlhou životnosťouje určený pre dlhodobú spoľahlivú prevádzku v pneumatických systémoch. Okrem toho,Vysokovýkonný dvojpolohový päťcestný pneumatický solenoidový ventil s elektrickou cievkouposkytuje vynikajúci výkon pre komplexné aplikácie pneumatického riadenia.
Kontakt pre nákup a konzultáciu
Ak potrebujete 24V solenoidové ventily alebo máte akékoľvek otázky týkajúce sa zdvihu piesta alebo iných technických aspektov, sme tu, aby sme vám pomohli. Náš tím odborníkov vám môže poskytnúť podrobné rady a pomôcť vám vybrať najvhodnejší ventil pre vašu konkrétnu aplikáciu. Pre ďalšiu diskusiu a možnosti obstarávania nás neváhajte kontaktovať.
Referencie
- "Príručka solenoidových ventilov" od Petra A. Schweitzera
- "Elektromechanické zariadenia a ich aplikácie" od Johna M. O'Rourkeho
