V oblasti priemyselnej automatizácie a strojov zohrávajú pneumatické ovládacie systémy kľúčovú úlohu. Ako špecializovaný dodávateľ pneumatického ovládača som bol svedkom kritického významu každého komponentu v týchto systémoch. Jednou z takýchto zložiek, ktorá často zostane nepovšimnutá, ale je nevyhnutná, je filter. V tomto blogu sa ponorím do úlohy filtra v pneumatickom ovládacom systéme, skúmam jeho funkcie, výhody a prečo je to nevyhnutné - mať optimálny výkon systému.
Základy pneumatických ovládacích systémov
Predtým, ako skočíme do úlohy filtrov, stručne pochopme, čo je pneumatický ovládací systém. Pneumatické ovládače sú zariadenia, ktoré prevádzajú energiu stlačenej vzduchu na mechanický pohyb. Všeobecne sa používajú v rôznych odvetviach vrátane výroby, automobilového a potravinového spracovania z dôvodu ich jednoduchosti, spoľahlivosti a efektívnosti nákladov. Typický pneumatický ovládací systém sa skladá z vzduchového kompresora, ventilov, rúrok a samotného ovládača. Komprimovaný vzduch sa dodáva ovládača, ktorý potom pohybuje piest alebo membrána, ktorý vytvára lineárny alebo rotačný pohyb.
Úloha filtrov v pneumatických ovládacích systémoch
1. Odstránenie tuhých znečisťujúcich látok
Jednou z primárnych funkcií filtra v pneumatickom ovládacom systéme je odstránenie častíc z komprimovaného vzduchu. Komprimovaný vzduch často obsahuje prach, nečistoty, hrdzu a ďalšie tuhé častice. Tieto častice môžu spôsobiť značné poškodenie pneumatického ovládača a ďalších komponentov v systéme. Napríklad, ak tieto častice vstúpia do piestu alebo ventilu ovládača, môžu spôsobiť oder, čo vedie k zvýšenému opotrebeniu. To môže zase znížiť životnosť a výkonnosť aktuátora. Filter s vysokou kvalitou môže zachytiť tieto častice, brániť im v dosiahnutí ovládača a zabezpečenie hladkej prevádzky.
2. Eliminácia vlhkosti
Vlhkosť je ďalším bežným problémom v pneumatických ovládacích systémoch. Stlačený vzduch zvyčajne obsahuje vodnú paru, ktorá môže kondenzovať do kvapalnej vody pri ochladení vzduchu. Táto vlhkosť môže spôsobiť koróziu v rámci ovládača a iných komponentov systému. Korózia môže oslabiť kovové časti, čo vedie k únikom a poruchám. Filtre s vlhkosťou - oddeľovacie schopnosti môžu odstrániť vodnú paru z stlačeného vzduchu, čím chránia systém pred škodlivými účinkami vlhkosti. Niektoré pokročilé filtre používajú technológiu koalesingu na kombináciu malých kvapôčok vody do väčších filtrov, ktoré sa potom dajú ľahko vypustiť zo systému.
3. Filtrovanie oleja a maziva
V niektorých pneumatických ovládacích systémoch sa olej a mazivá používajú na zníženie trenia a na zabezpečenie hladkej prevádzky. Ak však tieto oleje a mazivá nie sú správne filtrované, môžu kontaminovať stlačený vzduch a spôsobiť problémy. Napríklad nadmerný olej v stlačenom vzduchu môže pokrývať vnútorné povrchy ovládača, čím sa zníži jeho účinnosť. Filter môže odstrániť prebytočný olej a mazivo zo stlačeného vzduchu, udržiavať správnu rovnováhu a zabezpečiť, aby ovládač fungoval čo najlepšie.
Výhody používania filtrov v pneumatických ovládacích systémoch
1. Rozšírená životnosť komponentov
Odstránením častíc, vlhkosti a oleja pomáhajú filtre chrániť pneumatický ovládač a ďalšie komponenty v systéme pred poškodením. To výrazne rozširuje životnosť týchto komponentov, čím sa znižuje potreba častých výmen. V dôsledku toho môžu spoločnosti z dlhodobého hľadiska ušetriť náklady na údržbu a výmenu.
2. Vylepšený výkon systému
Pre optimálny výkon pneumatického ovládacieho systému je nevyhnutný čistý a suchý prívod vzduchu. Ak je stlačený vzduch bez kontaminantov, ovládač môže fungovať hladko a presnejšie. To vedie k zlepšeniu produktivity a kvality v priemyselných procesoch, ktoré sa spoliehajú na pneumatické ovládače. Napríklad vo výrobnej línii je presný pohyb ovládača rozhodujúci pre presnú montáž a môže to pomôcť filtrovaný prívod vzduchu v stlačení vzduchu.
3. Znížené prestoje
Kontaminovaný komprimovaný vzduch môže spôsobiť neočakávané poruchy v pneumatickom ovládacom systéme. Tieto poruchy môžu viesť k nákladným prestojom, pretože výroba sa musí zastaviť, keď je systém opravený. Použitím filtrov na udržanie čistoty stlačeného vzduchu sa riziko poruchy výrazne zníži. To zaisťuje nepretržitú prevádzku a minimalizuje straty výroby.
Typy filtrov pre pneumatické ovládacie systémy
1. Filtre častíc
Filtre častíc sú navrhnuté tak, aby odstránili tuhé častice z stlačeného vzduchu. Prichádzajú v rôznych hodnotení filtrácie v závislosti od veľkosti častíc, ktoré môžu chytiť. V prípade všeobecných priemyselných aplikácií sa často používa filter s hodnotením 5 až 25 mikrónov. Pre citlivejšie aplikácie, napríklad vo farmaceutickom alebo elektronickom priemysle, sa však môžu filtre s hodnotením 1 alebo menej vyžadovať.
2. Zhromaždujúce filtre
Na odstránenie vlhkosti a oleja zo stlačeného vzduchu sa používajú koalescujúce filtre. Tieto filtre fungujú tak, že vynútia stlačený vzduch cez médium, ktoré spôsobuje, že malé kvapôčky vody a oleja sa skombinujú do väčších kvapôčok. Tieto väčšie kvapôčky potom spadnú na spodok filtra a môžu byť vypustené. Filtre koalescujúce sú vysoko účinné pri odstraňovaní jemných aerosólov a môžu dosiahnuť veľmi nízku zvyškovú hladinu oleja a vlhkosti.
3. Aktívne filtre uhlíka
Aktívne uhlíkové filtre sa používajú na odstránenie pachy, výparov a uhľovodíkov z stlačeného vzduchu. Tieto filtre sa často používajú v aplikáciách, kde je potrebný čistý a zápach - bezplatný vzduch, napríklad v potravinárskom a nápojovom priemysle alebo v maliarskych procesoch.
Výber správneho filtra pre váš pneumatický ovládací systém
Pri výbere filtra pre váš pneumatický ovládací systém je potrebné zvážiť niekoľko faktorov. Najprv musíte určiť úroveň požadovanej filtrácie na základe aplikácie. Napríklad, ak sa stlačený vzduch používa v prostredí čistého miestnosti, bude potrebný filter s vysokou účinnosťou. Po druhé, musíte zvážiť prietok stlačeného vzduchu. Filter by mal byť schopný zvládnuť požadovaný prietok bez toho, aby spôsobil nadmerný pokles tlaku. Nakoniec by ste mali zvážiť aj požiadavky na údržbu filtra. Niektoré filtre je potrebné pravidelne vymeniť, zatiaľ čo iné je možné vyčistiť a znovu použiť.
Naše ponuky pneumatického ovládača

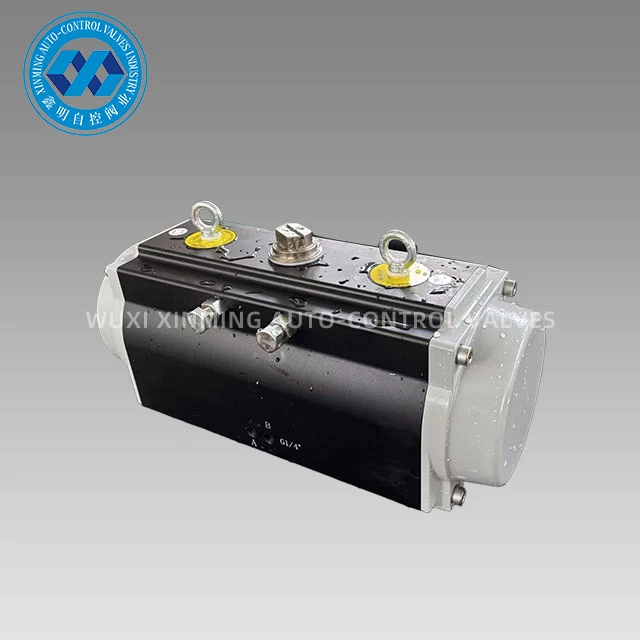

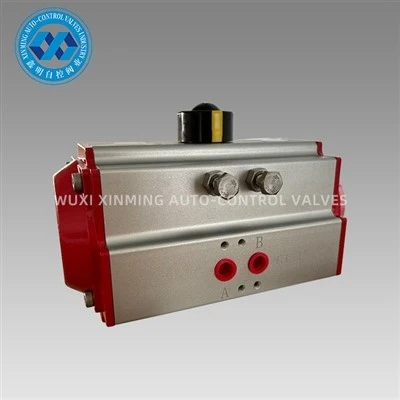

Ako dodávateľ pneumatického ovládača ponúkame širokú škálu vysoko kvalitných pneumatických ovládačov a súvisiacich komponentov vrátane filtrov. NášPneumatické ovládače proti svetlému korozívnemu prostrediusú navrhnuté tak, aby odolali svetelným korozívnym prostrediam, zabezpečujúcim dlhodobý výkon. NášEloxovaný pneumatický ovládačPoskytuje zvýšenú trvanlivosť a odolnosť proti opotrebeniu. A nášSpoľahlivé a odolné pneumatické ovládačesú známe svojou spoľahlivosťou a dlhou životnosťou.
Záver
Záverom možno povedať, že filtre zohrávajú rozhodujúcu úlohu v pneumatických ovládacích systémoch. Chránia systém pred časticami, vlhkosťou a olejom, zabezpečujú hladkú prevádzku, predĺženú životnosť komponentov a znížené prestoje. Výberom správneho filtra pre váš systém môžete optimalizovať výkon svojho pneumatického ovládača a zvýšiť celkovú efektívnosť vašich priemyselných procesov.
Ak ste na trhu s vysokými kvalitnými pneumatickými ovládačmi a filtrami, sme tu, aby sme pomohli. Náš tím odborníkov vám môže pomôcť pri výbere správnych produktov pre vaše konkrétne potreby. Kontaktujte nás ešte dnes a začnite diskusiu o obstarávaní a posuňte svoju priemyselnú automatizáciu na ďalšiu úroveň.
Odkazy
- „Príručka pneumatických systémov“ od Peter Dyke
- „Priemyselná pneumatika: technológia a údržba“ od SK Sarkar
