V oblasti priemyselnej automatizácie zohrávajú limitné prepínacie skrinky rozhodujúcu úlohu pri zabezpečovaní bezpečnosti a efektívnosti rôznych mechanických systémov. Ako renomovaný dodávateľ limitných prepínačov sa často stretávam s otázkami týkajúcimi sa času odozvy týchto základných komponentov. V tomto blogovom príspevku sa ponorím do koncepcie času odozvy, jeho významu a faktorov, ktoré ho ovplyvňujú.
Pochopenie času odozvy
Čas odozvy limitného prepínača sa týka časového intervalu medzi okamihom, keď je prepínač ovládací, a okamihom, keď poskytuje výstupný signál. Zjednodušene povedané, je čas, ktorý potrebuje, aby prepínač zistil zmenu v prevádzkových podmienkach a prenos týchto informácií do riadiaceho systému. Tento čas sa môže líšiť v závislosti od niekoľkých faktorov vrátane typu prepínača, jeho návrhu a konkrétnej aplikácie.
Význam času odozvy
Čas odozvy je kritickým parametrom v mnohých priemyselných aplikáciách. V procesoch vysokej rýchlosti môže oneskorenie reakcie prepínača viesť k nepresnému polohovaniu, poškodeniu zariadenia alebo dokonca k bezpečnostným rizikom. Napríklad v systéme dopravného pásu, ak má skrinka Limit Switch, ktorá riadi pohyb pásu, pomalý čas odozvy, pás môže prekročiť jeho zamýšľaný bod zastavenia, čo spôsobí, že výrobky spadnú alebo sa zrážajú s inými zariadeniami.
V bezpečnostných - kritických aplikáciách, ako sú napríklad systémy núdzových zastavení, je na zabránenie nehôd nevyhnutný rýchly čas odozvy. Ak Limit Switch Box nedokáže okamžite odoslať signál, keď sa zistí abnormálny stav, môže ohroziť bezpečnosť operátorov a integritu celého systému.
Faktory ovplyvňujúce čas odozvy
Typ prepínača
Existujú rôzne typy limitných spínačov, ako sú mechanické, magnetické a optické spínače. Každý typ má svoj vlastný charakteristický čas odozvy.

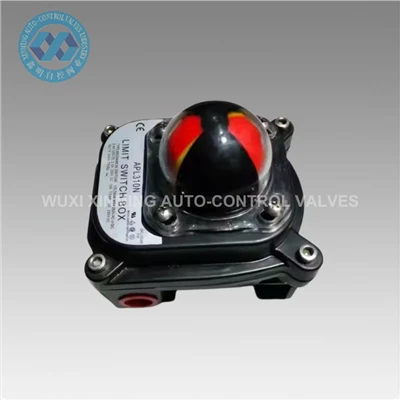

- Spínače: Tieto prepínače sa spoliehajú na fyzický kontakt na prevádzku. Keď objekt príde do kontaktu s ovládačom spínača, spôsobuje mechanický pohyb, ktorý sa uzatvára alebo otvára elektrický obvod. Mechanické spínače majú vo všeobecnosti relatívne dlhší čas odozvy v porovnaní s inými typmi, zvyčajne v rozsahu milisekúnd. Je to preto, že mechanický pohyb si vyžaduje čas. NapríkladISO 5211 mechanický limitný spínač pneumatických ventilovje mechanický spínač a jeho čas odozvy je ovplyvnený rýchlosťou, pri ktorej sa pohyb ventilu pohybuje a mechanické komponenty vo vnútri spínača.
- Spínače magnetického limitu: Tieto prepínače používajú na detekciu prítomnosti alebo neprítomnosti objektu magnetické polia. Sú rýchlejšie ako mechanické spínače, pretože do detekčného procesu nie sú zapojené žiadne pohyblivé časti. Magnetické spínače môžu mať časy odozvy v mikrosekundovom rozsahu, vďaka čomu sú vhodné pre aplikácie vysokej rýchlosti.
- Prepínače optických limitov: Optické spínače používajú na detekciu objektov svetelné lúče. Sú mimoriadne rýchle, s časmi odozvy často v nanosekundovom rozsahu. Optické spínače sa bežne používajú v aplikáciách, kde je potrebná detekcia vysokej rýchlosti, napríklad v automatizovaných obalových vedeniach.
Dizajn prepnutia
Vnútorný návrh políčka Limit Switch tiež ovplyvňuje čas odozvy. Faktory, ako je kvalita elektrických kontaktov, použitý typ obvodov a mechanická konštrukcia, môžu ovplyvniť, ako rýchlo môže spínač reagovať.
- Kontaktné materiály a kvalita: Vysoké - kvalitné kontaktné materiály s nízkym odporom môžu skrátiť čas potrebný na prenos elektrického signálu. Napríklad kontakty so zlatom majú lepšiu vodivosť ako iné materiály, čo môže mať za následok rýchlejší čas odozvy.
- Zložitosť: Jednoduché obvody majú vo všeobecnosti rýchlejšie časy odozvy ako zložité. Prepínač s priamou elektrickou konštrukciou bude schopný rýchlejšie spracovať signál a odoslať ho do riadiaceho systému.
Environmentálne podmienky
Prostredie, v ktorom prevádzkuje Limit Switch Box, môže ovplyvniť aj čas odozvy.
- Teplota: Extrémne teploty môžu ovplyvniť výkon prepínača. Vysoké teploty môžu spôsobiť rozširovanie materiálov vo vnútri spínača, čo môže spomaliť mechanický pohyb alebo ovplyvniť elektrické vlastnosti komponentov. Na druhej strane nízke teploty môžu urobiť materiály krehšie a menej citlivé.
- Vibrácie: Nadmerné vibrácie a šok môžu spôsobiť prechod na poruchu alebo oneskoriť jeho reakciu. V aplikáciách, kde je veľa vibrácií, môžu byť potrebné špeciálne montážne techniky alebo vibrácie - na zabezpečenie spoľahlivej prevádzky môžu byť potrebné odolné spínače.
Meranie času odozvy
Meranie doby odozvy limitého prepínača sa zvyčajne týka použitia špecializovaných testovacích zariadení. Generátor signálu sa používa na aktiváciu prepínača a osciloskop sa používa na meranie časového intervalu medzi aktiváčným signálom a výstupným signálom. Tento proces umožňuje presné stanovenie času odozvy prepínača za špecifických podmienok.
Naše ponuky Limit Switch Box
Ako dodávateľ ponúkame širokú škálu limitných prepínačov, ktoré vyhovujú rôznym potrebám našich zákazníkov. NášAPL210 Limit Switch Boxje obľúbenou voľbou pre mnoho priemyselných aplikácií. Je navrhnutý s vysokokvalitnými komponentmi, aby sa zabezpečila spoľahlivá a rýchla prevádzka. Spínač je k dispozícii v rôznych konfiguráciách vrátane mechanických, magnetických a optických možností, čo zákazníkom umožňuje zvoliť typ, ktorý najlepšie vyhovuje ich požiadavkám.

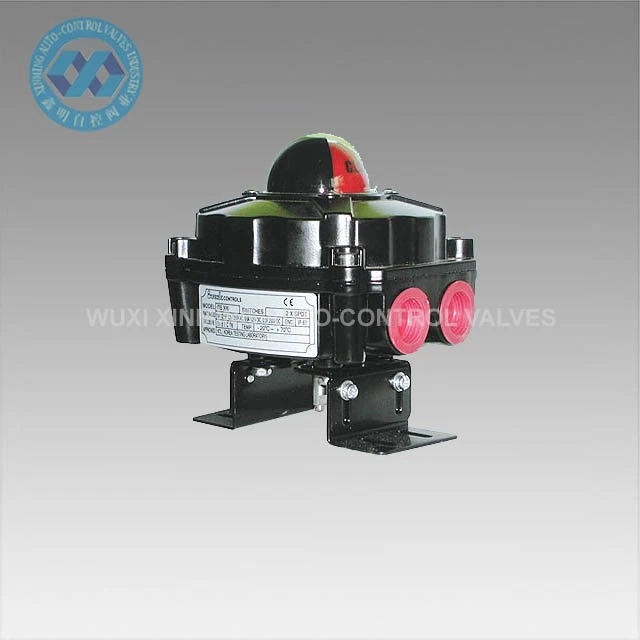

Pre aplikácie v nebezpečnom prostredí tiež poskytujemeVýbuch - prepínač Limit Limit. Tieto škatule sú navrhnuté tak, aby zabránili zapáleniu výbušných plynov alebo prachu, vďaka čomu sú vhodné na použitie v odvetviach, ako je ropa a plyn, chemické spracovanie a ťažba. Napriek dodatočným bezpečnostným funkciám, náš výbuch - skrinky s obmedzeným limitom stále ponúkajú rýchle časy odozvy, aby sa zabezpečila bezpečnosť a efektívnosť systému.
Záver
Čas odozvy limitného prepínača je rozhodujúci faktor, ktorý môže významne ovplyvniť výkon a bezpečnosť priemyselných systémov. Pochopením faktorov, ktoré ovplyvňujú čas odozvy, môžu zákazníci pri výbere prepínača správneho limitu pre svoje aplikácie robiť informované rozhodnutia.
Ako popredný dodávateľ limitných prepínačov sme zaviazaní poskytovať produkty vysokej kvality s rýchlymi časmi odozvy. Náš tím expertov vám môže pomôcť zvoliť najvhodnejšie prepínacie pole Limit na základe vašich konkrétnych požiadaviek. Ak máte záujem dozvedieť sa viac o našich produktoch alebo máte nejaké otázky týkajúce sa času odozvy, neváhajte nás kontaktovať a požiadajte o podrobnú diskusiu. Tešíme sa na spoluprácu s vami na uspokojení vašich potrieb priemyselnej automatizácie.
Odkazy
- „Príručka Industrial Automation“, John Wiley & Sons, Inc.
- „Technológia a aplikácie Limit Switch“, vydavateľstvo Springer
