V priemyselných poliach automatizácie a regulácie tekutín zohrávajú rozhodujúcu úlohu 220 V solenoidných ventilov. Ako spoľahlivý dodávateľ 220 V solenoidových ventilov sa často stretávam so zákazníkmi, ktorí sú zvedaví na rôzne technické aspekty týchto ventilov, jednou z najčastejšie kladených otázok sa týkalo hysterézie 220 V solenoidového ventilu. V tomto blogovom príspevku sa ponorím do toho, čo je hysteréza v kontexte 220 V solenoidového ventilu, jeho dôsledkov a toho, ako súvisí s výkonom našich výrobkov.
Pochopenie základov 220V solenoidového ventilu
Predtým, ako sa ponoríme do hysterézie, poďme stručne preskúmať, čo je 220 V solenoidový ventil. Solenoidný ventil je elektromechanicky ovládaný ventil, ktorý riadi prietok kvapalín alebo plynov. „220V“ sa vzťahuje na napätie potrebné na poháňanie solenoidnej cievky, ktorá je spoločným štandardom v mnohých priemyselných a komerčných aplikáciách na celom svete. Ak sa na solenoidovú cievku aplikuje elektrický prúd, vytvorí magnetické pole, ktoré buď otvára alebo uzatvára ventil, čo umožňuje alebo blokuje prietok média.
Čo je hysteréza?
Hysteréza v solenoidovom ventile 220 V sa vzťahuje na rozdiel vo vstupnom signáli (zvyčajne napätie alebo prúd) potrebný na otvorenie ventilu v porovnaní so vstupným signálom potrebným na jeho zatvorenie. Inými slovami, ide o oneskorenie alebo oneskorenie medzi zmenou elektrického vstupu a zodpovedajúcou mechanickou odozvou ventilu.
Aby sme lepšie pochopili tento koncept, zvážme príklad. Predpokladajme, že máme 220 V solenoidový ventil, ktorý je pôvodne uzavretý. Keď postupne zvyšujeme napätie aplikované na solenoidovú cievku, v určitom bode (nazývajme ho otváracie napätie), magnetické pole generované cievkou sa stáva dostatočne silným na prekonanie pružinovej sily a iných odporových síl vo ventile, čo spôsobuje jeho otvorenie. Teraz, keď začneme znižovať napätie, ventil sa okamžite nezatvára na rovnakej úrovni napätia, ako sa otvorilo. Namiesto toho musíme pred zatvorením ventilu znížiť napätie na nižšiu úroveň (uzatváracie napätie). Rozdiel medzi úvodným napätím a uzatváracím napätím je hysteréza solenoidového ventilu.
Príčiny hysterézy na 220 V solenoidových chlopniach
Existuje niekoľko faktorov, ktoré prispievajú k hysterézii v 220 V solenoidnom chlopne:
Magnetické vlastnosti jadra
Solenoidová cievka v 220 V solenoidnom chlopne má zvyčajne feromagnetické jadro, napríklad železo. Feromagnetické materiály vykazujú magnetickú hysterézu, čo znamená, že magnetizácia materiálu nedodržiava lineárny vzťah s aplikovaným magnetickým poľom. Keď sa zvyšuje prúd v solenoidovej cievke, magnetické domény v jadre súlad s magnetickým poľom, ale keď sa prúd zníži, tieto domény sa okamžite nevrátia do svojho pôvodného stavu. To má za následok rozdiel v magnetickej sile pôsobiacej na mechanizmus ventilu počas procesov otvárania a zatvárania.
Trenie a mechanický odpor
Pohyblivé časti solenoidového ventilu, ako je piest alebo cievka, zažívajú trenie a mechanický odpor. Keď sa ventil otvára, solenoid musí prekonať tieto odporové sily, aby presunul časti do otvorenej polohy. Akonáhle je ventil otvorený, rovnaké odporové sily pôsobia v opačnom smere, keď sa snažia zatvoriť ventil. Táto mechanická hysteréza môže spôsobiť rozdiel v energii potrebnej na otvorenie a zatvorenie ventilu.
Jarné charakteristiky
Väčšina solenoidových ventilov používa pružiny na zabezpečenie záverečnej sily. Springová sila nie je konštantná počas pohybu ventilu. Keď sa ventil otvára, pružina je stlačená a jeho sila sa zvyšuje. Keď sa ventil uzatvára, pružinová sila klesá. Toto ne -lineárne pružinové správanie môže tiež prispieť k hysterézii solenoidového ventilu.
Dôsledky hysterézy na 220 V solenoidových chlopniach
Hysteréza solenoidového ventilu 220 V môže mať niekoľko dôsledkov pre jeho výkon a aplikáciu:
Presnosť
V aplikáciách, kde je potrebná presná kontrola otvoru a zatvárania ventilu, môže hysteréza ovplyvniť presnosť riadiaceho systému. Napríklad v procese, v ktorom je potrebné presne upraviť prietokovú rýchlosť, môže rozdiel medzi otváracím a uzatváracím napätím viesť k chybám v polohe ventilu a následne v prietoku.
Spotreba energie
Hysteréza môže tiež ovplyvniť spotrebu energie solenoidového ventilu. Pretože na otvorenie ventilu je potrebné vyššie napätie v porovnaní s jeho uzavretím, počas otvorenia sa spotrebuje viac energie. V aplikáciách, kde je ventil často otvorený a uzavretý, sa táto dodatočná spotreba energie môže časom zvýšiť.
Čas odozvy systému
Prítomnosť hysterézy môže zvýšiť čas odozvy solenoidového chlopne. Otvorenie a zatvorenie ventilu trvá dlhšie kvôli rozdielu v požadovaných vstupných signáloch. To môže byť významným problémom v aplikáciách, kde je rýchla reakcia kritická, napríklad v systémoch automatizácie vysokej rýchlosti.
Naše riešenia na minimalizáciu hysterézie
Ako dodávateľ 220 V solenoidových ventilov vieme o výzvach, ktoré predstavuje hysteréza, a implementovali sme niekoľko opatrení na minimalizáciu jeho účinkov v našich výrobkoch:
Pokročilé magnetické materiály
V našich solenoidových cievkach používame vysokokvalitné feromagnetické materiály s nízkou magnetickou hysterézou. Tieto materiály zabezpečujú, aby sa magnetické pole v cievke zmenilo lineárnejšie s aplikovaným prúdom, čím sa znižuje magnetická zložka hysterézy.
Výroba
Naše výrobné procesy sú navrhnuté tak, aby minimalizovali trenie a mechanický odpor v pohyblivých častiach ventilu. Používame techniky presného obrábania a vysoko kvalitné mazivá na zabezpečenie hladkej prevádzky mechanizmu ventilu, čím sa znižuje mechanická hysteréza.
Optimalizovaný jarný dizajn
Starostlivo navrhujeme pružiny používané v našich solenoidových ventiloch, aby sme mali lineárnejšiu charakteristiku posunu. To pomáha znižovať net -linearita spôsobenú pružinou a minimalizuje príspevok pružiny k celkovej hysteréze ventilu.
Náš sortiment produktov
Ponúkame širokú škálu 220 V solenoidových ventilov, aby sme uspokojili rôzne potreby našich zákazníkov. Niektoré z našich populárnych produktov zahŕňajú:
- Solenoidný ventil s dlhou životnosťou: Tento ventil je navrhnutý pre dlhodobé použitie v pneumatických riadiacich systémoch. Je vybavený robustnou konštrukciou a pokročilou technológiou na minimalizáciu hysterézy a zabezpečenie spoľahlivej prevádzky.
- 4M210 - 08 52 Cesta 5 - Vzduchový ventil solenoidového ventilu elektrického ovládača: Ideálny pre aplikácie, ktoré si vyžadujú presné riadenie prietoku vzduchu, tento ventil ponúka vysoký výkon a vynikajúcu stabilitu. Náš inžiniersky tím optimalizoval svoj návrh na zníženie hysterézy a zlepšenie presnosti riadenia.

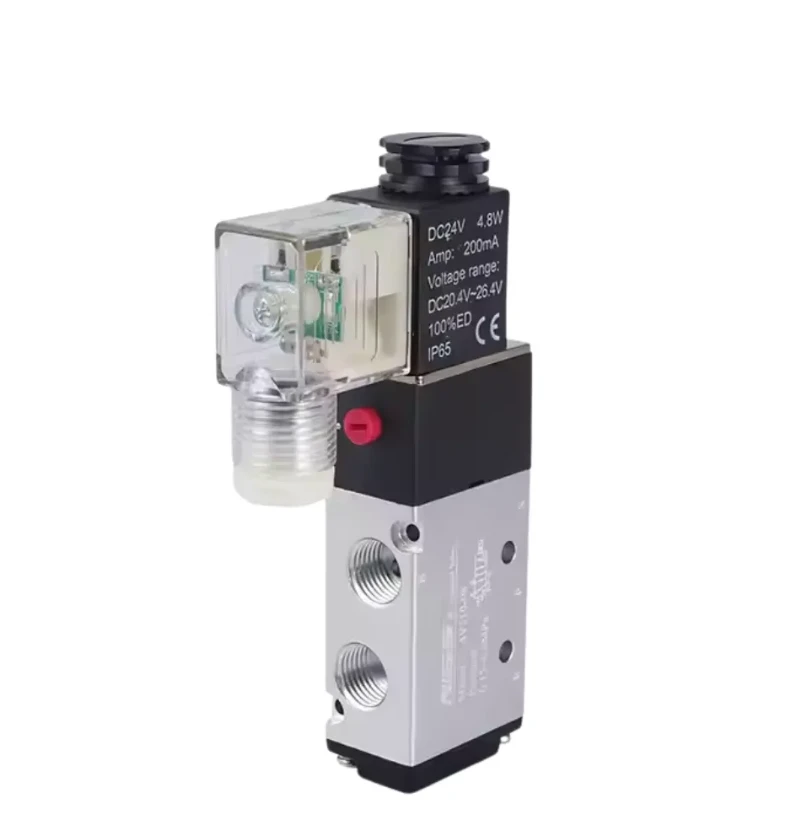

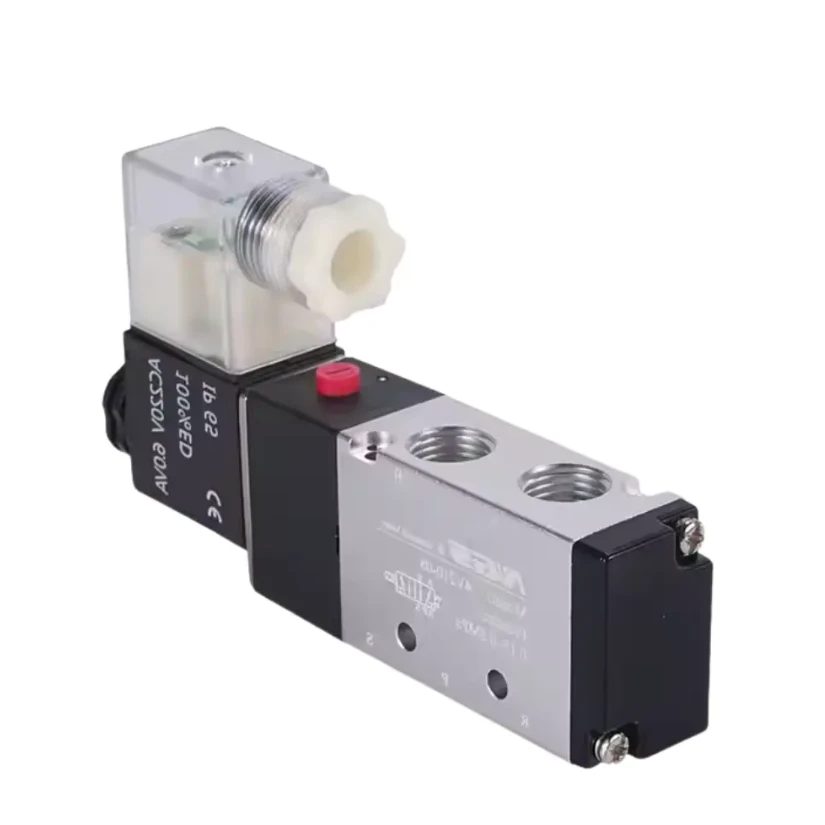

- Vysoká stabilita pneumatický ovládací solenoidový ventil: Tento ventil je známy svojou vysokou stabilitou a nízkou hysterézou. Je vhodný na použitie v náročných priemyselných prostrediach, kde je nevyhnutný konzistentný výkon.
Záver
Záverom možno povedať, že hysteréza je dôležitou charakteristikou 220 V solenoidových ventilov, ktoré môžu významne ovplyvniť ich výkon a aplikáciu. Pochopenie príčin a dôsledkov hysterézie je rozhodujúce pre výber správneho solenoidného ventilu pre vaše konkrétne potreby. Ako dôveryhodný dodávateľ 220 V solenoidových ventilov sme zaviazaní poskytovať výrobky vysokej kvality s minimalizovanou hysterézou. Ak máte záujem dozvedieť sa viac o našich produktoch alebo máte konkrétne požiadavky na vašu žiadosť, odporúčame vám, aby ste nás kontaktovali kvôli obstarávaniu a ďalšej diskusii.
Odkazy
- Dorf, RC a Bishop, RH (2016). Moderné riadiace systémy. Pearson.
- Thayer, A. (2018). Príručka solenoidových ventilov. ISA - Instrumentácia, systémy a spoločnosť Automation Society.
