Ako dodávateľ ventilov motýľov WCB sa často stretávam s otázkami týkajúcimi sa koeficientu toku týchto ventilov. Koeficient prietoku, bežne označovaný ako CV, je rozhodujúcim parametrom v oblasti regulácie tekutín. Slúži ako miera kapacity ventilu na prenos tekutiny za špecifických podmienok. Pochopenie koeficientu prietoku ventilu Butterfly WCB je nevyhnutné pre inžinierov, dizajnérov systému a koncov - používateľov, pretože priamo ovplyvňuje výkon a efektívnosť tekutých systémov.
Aký je koeficient prietoku (CV)?
Koeficient prietoku CV je definovaný ako počet amerických galónov za minútu (GPM) vody pri 60 ° F, ktorý preteká ventilom s tlakovým poklesom 1 psi cez ventil. Inými slovami, kvantifikuje schopnosť ventilu umožniť prejsť tekutinou. Vyššia hodnota CV naznačuje, že ventil môže prejsť väčším objemom tekutiny pre daný pokles tlaku.
V prípade ventilu Butterfly WCB je koeficient prietoku ovplyvnený niekoľkými faktormi. Po prvé, veľkosť ventilu hrá významnú úlohu. Väčšie ventily veľkosti majú vo všeobecnosti vyššie hodnoty CV, pretože ponúkajú väčšiu plochu prietoku. Keď sa priemer ventilu zvyšuje, zvyšuje sa aj plocha prierezu, cez ktorú môže tekutina prúdiť, čo umožňuje prechádzať viac tekutiny na jednotku času.
Po druhé, poloha disku ventilu ovplyvňuje koeficient prietoku. Ventil Butterfly WCB pracuje otáčaním disku v tele ventilu. Keď je disk úplne otvorený, ventil ponúka najmenší odpor na tok a hodnota CV je na maximum. Keď je disk postupne uzavretý, plocha prietoku sa zníži a hodnota CV podľa toho klesá.
Dizajn tela ventilu a disku tiež ovplyvňuje koeficient prietoku. Dobre - navrhnuté ventily WCB Butterfly s zjednodušenými tvarmi môžu minimalizovať obmedzenia toku a turbulencie, čo vedie k vyšším hodnotám CV. Materiál komponentov ventilu môže mať navyše nepriamy vplyv na koeficient prietoku. Napríklad ventil s hladkými vnútornými povrchmi bude mať menší odpor trenia voči toku, ktorý môže prispieť k relatívne vyššej hodnote CV.
Výpočet koeficientu prietoku ventilu motýľov WCB
Výpočet presného koeficientu prietoku ventilu motýľov WCB môže byť komplexným procesom. Zvyčajne zahŕňa laboratórne testovanie za kontrolovaných podmienok. Výrobcovia zvyčajne vykonávajú testy na svojich ventiloch, aby určili hodnoty CV pre rôzne veľkosti ventilov a polohy diskov. Tieto hodnoty sú potom uvedené v technickej dokumentácii ventilu.
V niektorých prípadoch sa na odhad koeficientu prietoku môžu použiť empirické vzorce. Jeden spoločný vzorec na odhad CV motýľa ventilu je založený na veľkosti ventilu a poklesu tlaku cez ventil. Tieto vzorce sú však aproximácie a nemusia byť také presné ako skutočné výsledky testov.
Všeobecný vzťah medzi prietokom (Q), poklesom tlaku (AP) a koeficientom prietoku (CV) je daný nasledujúcou rovnicou:
[Q = cv \ sqrt {\ frac {\ delta p} {sg}}]
kde Q je prietok v GPM, AP je pokles tlaku cez ventil v PSI a SG je špecifická hmotnosť tekutiny. Pre vodu pri 60 ° F, SG = 1.
Dôležitosť koeficientu prietoku pri návrhu systému
Pri navrhovaní tekutého systému, ktorý obsahuje ventil motýľa WCB, je kľúčovým faktorom koeficient prietoku. Pomáha inžinierov určiť vhodnú veľkosť ventilu pre danú aplikáciu. Ak je hodnota CV vybraného ventilu príliš nízka, ventil nemusí byť schopný zvládnuť požadovaný prietok, čo vedie k nadmernému poklesu tlaku a zníženej účinnosti systému. Na druhej strane, ak je hodnota životopisu príliš vysoká, môže byť ventil nadrozmerný, čo môže viesť k vyšším nákladom a potenciálnym prevádzkovým problémom.
Napríklad v systéme distribúcie vody je presná znalosť koeficientu prietoku nevyhnutná na zabezpečenie toho, aby sa správne množstvo vody dodáva do rôznych častí systému. V závode na chemické spracovanie je koeficient prietoku ventilu motýľa WCB rozhodujúci pre reguláciu toku rôznych chemikálií, udržiavanie správnych reakčných podmienok a zabezpečenie bezpečnosti procesu.
Aplikácie a úloha koeficientu prietoku
Ventily WCB Butterfly sa široko používajú v rôznych odvetviach vrátane úpravy vody, ropy a plynu, chemického spracovania a systémov HVAC. V každej z týchto aplikácií hrá koeficient prietoku dôležitú úlohu.
Vo vodných úpravách sa na reguláciu prietoku vody počas rôznych procesov čistenia používajú ventily WCB Butterfly. Koeficient prietoku pomáha pri regulácii prietoku, aby sa zabezpečilo efektívne ošetrenie vody. Napríklad počas procesu filtrácie je hodnota CV Ventilu upravená tak, aby sa udržal konzistentný prietok prostredníctvom filtrov, čím sa bráni nad - alebo pod filtráciou.
V ropnom a plynárenskom priemysle sa tieto ventily používajú v potrubiach na reguláciu toku ropy, zemného plynu a rafinovaných výrobkov. Koeficient prietoku je rozhodujúci pre optimalizáciu toku týchto tekutín, minimalizovanie strát tlaku a zabezpečenie bezpečnej a efektívnej prevádzky potrubného systému.
V závodoch chemického spracovania sa na zvládnutie širokého spektra chemikálií používajú ventily WCB Butterfly. Koeficient prietoku sa používa na kontrolu presného množstva chemikálií pridávaných do reakcií, čím sa zabezpečuje kvalita a konzistentnosť konečných výrobkov.
Súvisiace výrobky a ich význam

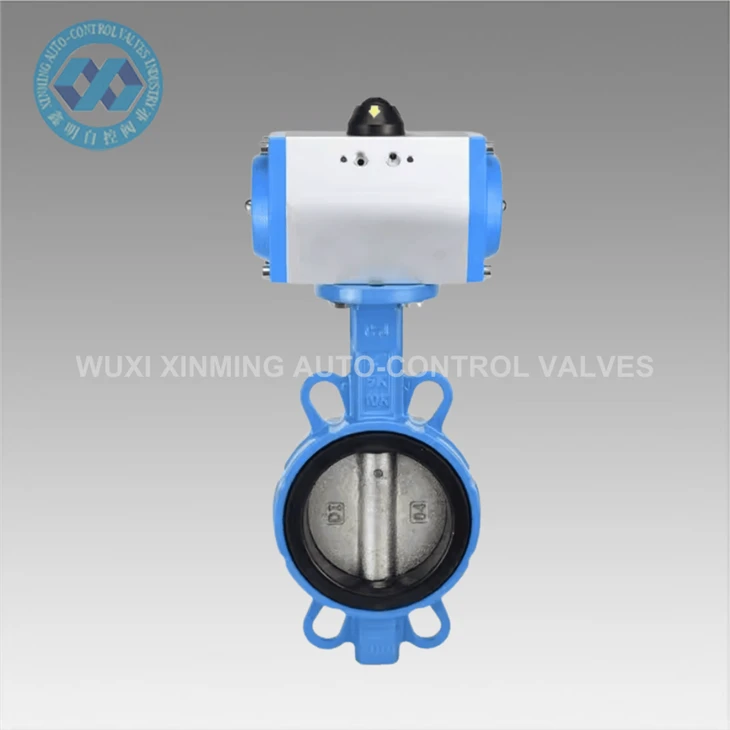

Ako dodávateľ ponúkame aj celý rad súvisiacich výrobkov, ako napríkladZ nehrdzavejúcej ocele SS304 316L pneumatický ventil motýľa motýľa ventilu. Tieto ventily sú vyrobené z vysokej kvality nehrdzavejúcej ocele, ktorá poskytuje vynikajúci odolnosť proti korózii. Pneumatické ovládanie umožňuje presnú kontrolu polohy diskov ventilu, ktorá zase ovplyvňuje koeficient prietoku. Upravením pneumatického tlaku sa ventil môže otvoriť alebo uzavrieť, aby sa dosiahol požadovaný prietok.
TenPneumatický motýľový ventil: Kľúčový komponent pre optimálny výkon pneumatického systémuje ďalším dôležitým produktom v našom portfóliu. Pneumatické motýľové ventily sú známe svojimi rýchlymi časmi odozvy a spoľahlivou prevádzkou. V pneumatickom systéme je koeficient prietoku týchto ventilov rozhodujúci pre udržiavanie správnej rovnováhy vzduchu alebo iných plynov, čím sa zabezpečuje účinná prevádzka celého systému.

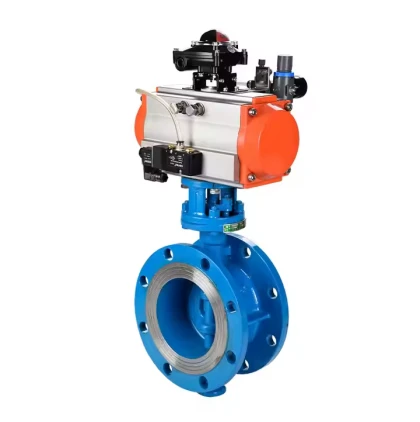

NášPneumatický sanitárny motýľový ventil s nízkou rýchlosťou únikuje špeciálne navrhnutý pre aplikácie, v ktorých je hygiena nanajvýš dôležitá, napríklad v priemysle potravín a nápojov a farmaceutickej výroby. Nízka miera úniku zaisťuje, že nedôjde k kontaminácii, s ktorou sa s tekutinou zaobchádza. Koeficient toku týchto ventilov je starostlivo kalibrovaný, aby sa splnili špecifické požiadavky na tok týchto odvetví pri zachovaní vysokej úrovne čistoty.
Záver
Záverom možno povedať, že koeficient prietoku ventilu Butterfly WCB je základný parameter, ktorý významne ovplyvňuje výkon tekutých systémov. Je ovplyvnená faktormi, ako je veľkosť ventilu, poloha disku a návrh ventilu. Pochopenie koeficientu toku je nevyhnutné pre správny výber ventilov a návrh systému.
Ako dodávateľ ventilov motýľov WCB a súvisiacich výrobkov sme zaviazaní poskytovať vysokokvalitné ventily presnými údajmi o koeficiente prietoku. Naše výrobky sú navrhnuté tak, aby vyhovovali rôznym potrebám rôznych odvetví a zabezpečili optimálny výkon a efektívnosť.
Ak potrebujete ventily Butterfly WCB alebo niektorého z našich súvisiacich výrobkov, odporúčame vám, aby ste nás kontaktovali kvôli obstarávaniu a ďalším technickým diskusiám. Máme tím odborníkov, ktorí vám môžu pomôcť pri výbere správneho ventilu pre vašu konkrétnu aplikáciu, pričom berú do úvahy koeficient toku a ďalšie dôležité faktory.
