Koeficient prietoku, často označovaný ako CV, je rozhodujúcim parametrom, pokiaľ ide o pochopenie výkonu pneumatického guľového ventilu. Ako popredný dodávateľ pneumatických guľových ventilov som bol svedkom dôležitosti tohto koeficientu v rôznych priemyselných aplikáciách. V tomto blogovom príspevku sa ponorím do toho, čo je koeficient prietoku pneumatického guľového ventilu, prečo na tom záleží a ako to ovplyvňuje funkčnosť týchto ventilov.
Aký je koeficient prietoku (CV)?
Koeficient prietoku (CV) je meranie, ktoré naznačuje množstvo vody (v amerických galónoch za minútu) pri 60 ° F, ktoré preteká úplne otvoreným ventilom s tlakovým poklesom 1 psi cez ventil. Zjednodušene povedané, je to spôsob, ako kvantifikovať kapacitu ventilu, aby umožnil tekutine prejsť cez ňu. Vyššia hodnota CV znamená, že ventil zvládne väčší prietok s nižším poklesom tlaku, zatiaľ čo nižšia hodnota CV označuje reštriktívnejší ventil.
Zoberme si praktický príklad na ilustráciu tohto konceptu. Predstavte si, že máte dva pneumatické guľové ventily, ventil A a ventil B. Ventil A má CV 10 a ventil B má CV 20. Ak aplikujete rovnaký pokles tlaku na obidvoch ventiloch, ventil B umožní, aby cez ňu prietok pretekal v porovnaní s ventilom A. Je to preto, že ventil B má vyšší prietok, čo znamená, že ponúka menší odolnosť voči toku tekutiny.
Prečo je koeficient prietoku dôležitý?
Koeficient prietoku je kritickým faktorom pri výbere ventilu z niekoľkých dôvodov. Po prvé, pomáha inžinierom a dizajnérom určiť vhodnú veľkosť ventilu pre konkrétnu aplikáciu. Ak je koeficient prietoku ventilu príliš nízky pre požadovaný prietok, môže viesť k nadmernému poklesu tlaku, zvýšenej spotrebe energie a potenciálnemu poškodeniu ventilu a iných komponentov v systéme. Na druhej strane, ak je koeficient prietoku príliš vysoký, ventil môže byť nadrozmerný, čo má za následok zbytočné náklady a neefektívnu prevádzku.
Po druhé, koeficient prietoku ovplyvňuje kontrolný výkon ventilu. V aplikáciách, kde je potrebná presná regulácia toku, napríklad v chemickom spracovaní alebo úpravách vody, je ventil s koeficientom pravého prietoku nevyhnutný. Ventil s dobre porovnávanou hodnotou CV môže poskytnúť presné a stabilné riadenie toku, čím sa zabezpečí, že proces funguje hladko a efektívne.
Nakoniec je koeficient prietoku dôležitý aj pre návrh a optimalizáciu systému. Pochopením charakteristík toku rôznych ventilov môžu inžinieri navrhnúť potrubné systémy, ktoré minimalizujú straty tlaku a maximalizujú celkovú účinnosť systému. To môže viesť k významným úsporám nákladov, pokiaľ ide o spotrebu a údržbu energie.
Faktory ovplyvňujúce koeficient prietoku pneumatického guľového ventilu
Niekoľko faktorov môže ovplyvniť koeficient toku pneumatického guľového ventilu. Jedným z najvýznamnejších faktorov je veľkosť ventilu. Všeobecne platí, že väčšie ventily majú vyššie koeficienty prietoku, pretože ponúkajú väčšiu prierezovú plochu na pretekanie tekutín. Je však dôležité poznamenať, že vzťah medzi veľkosťou ventilu a koeficientom prietoku nie je vždy lineárny. Ďalšie faktory, ako napríklad dizajn ventilu, typ gule (plný port alebo znížený port) a materiál sedadla, môžu tiež ovplyvniť koeficient prietoku.
Návrh ventilu hrá rozhodujúcu úlohu pri určovaní koeficientu prietoku. Napríklad plnohodnotný guľový ventil má väčšiu prietokovú cestu v porovnaní so zníženým ventilom guľôčkového ventilu, čo vedie k vyššiemu koeficientu prietoku. Tvar gule a vnútorné pasáže ventilu môžu tiež ovplyvniť charakteristiky toku. Ventily s hladkým, efektívnym vnútorným povrchom majú tendenciu mať nižší odpor odpore a vyšší prietokový koeficient.
Typ materiálu sedadla používaný v ventile môže tiež ovplyvniť koeficient prietoku. Mäkké sedadlá, ako sú tie, ktoré sú vyrobené z gumy alebo teflónu, môžu poskytnúť tesné tesnenie, ale môžu tiež zaviesť určitý odolnosť proti prietoku. Tvrdé sedadlá na druhej strane ponúkajú menší odpor prietoku, ale môžu si vyžadovať presnejšie obrábanie, aby sa zabezpečilo správne tesnenie.
Výpočet koeficientu prietoku
Výpočet koeficientu prietoku pneumatického guľového ventilu môže byť komplexným procesom, pretože zahŕňa zvažovanie niekoľkých faktorov, ako je veľkosť ventilu, návrh a prevádzkové podmienky. Existujú však niektoré štandardné metódy a rovnice, ktoré sa môžu použiť na odhad hodnoty CV.
Jednou z najbežnejších metód je použitie údajov výrobcu. Väčšina výrobcov ventilov poskytuje hodnoty CV pre svoje ventily na základe štandardizovaných testovacích postupov. Tieto hodnoty sa nachádzajú v technických špecifikáciách alebo katalógoch ventilu. Je dôležité poznamenať, že tieto hodnoty sú zvyčajne založené na ideálnych podmienkach a možno ich bude potrebné upraviť pre skutočné prevádzkové podmienky.
Ďalšou metódou je použitie empirických rovníc. V literatúre je k dispozícii niekoľko rovníc, ktoré sa môžu použiť na výpočet koeficientu prietoku na základe geometrie ventilu a prevádzkových podmienok. Tieto rovnice zohľadňujú faktory, ako je veľkosť ventilu, pokles tlaku cez ventil a vlastnosti tekutín. Tieto rovnice však môžu mať obmedzenia a nemusia byť presné pre všetky typy ventilov a prevádzkových podmienok.
Koeficient prietoku a výber ventilov
Pri výbere pneumatického guľového ventilu pre konkrétnu aplikáciu je nevyhnutné zvážiť koeficient prietoku. Prvým krokom je určenie požadovaného prietoku a povoleného poklesu tlaku pre systém. Keď sú tieto parametre známe, môžete použiť údaje výrobcu alebo empirické rovnice na výber ventilu s vhodnou hodnotou CV.
Je tiež dôležité zvážiť ďalšie faktory, ako je hodnotenie tlaku ventilu, hodnotenie teploty a kompatibilita materiálu. Tieto faktory môžu ovplyvniť výkon a trvanlivosť ventilu v konkrétnej aplikácii. Napríklad, ak aplikácia zahŕňa vysokotlakové alebo vysokoteplotné tekutiny, budete si musieť vybrať ventil s vhodným hodnotením tlaku a teploty.

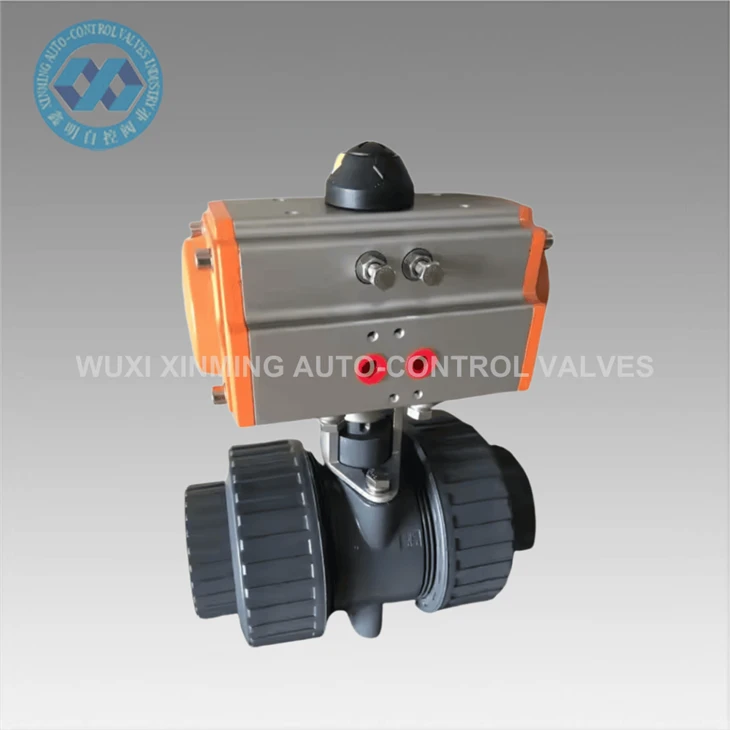

Ako dodávateľ pneumatického guľového ventilu ponúkame širokú škálu ventilov s rôznymi koeficientmi prietoku, aby uspokojili rôzne potreby našich zákazníkov. NášDvojitá odborová guľová ventil s dvojitým pôsobiacim pneumatickým ovládačomje populárnou voľbou pre aplikácie vyžadujúce odpor korózie a spoľahlivú kontrolu toku. Má vysoký koeficient prietoku, ktorý umožňuje účinný tok tekutín aj vo veľkých systémoch.
NášPneumatický ovládač z nehrdzavejúcej ocele guľový ventilje ďalšou vynikajúcou voľbou pre aplikácie, kde je nevyhnutná trvanlivosť a vysoký odpor. Má robustný dizajn a koeficient vysokého prietoku, vďaka čomu je vhodný pre rôzne priemyselné aplikácie.
Pre aplikácie vyžadujúce trojcestné riadenie toku, nášPneumatický ovládací trojcestný guľový ventil z nehrdzavejúcej oceleje najlepšia voľba. Ponúka presné riadenie toku a koeficient vysokého prietoku, ktorý zabezpečuje účinnú prevádzku v zložitých potrubných systémoch.
Záver
Záverom možno povedať, že koeficient toku je zásadným parametrom, pokiaľ ide o pochopenie výkonu pneumatického guľového ventilu. Hrá zásadnú úlohu pri výbere ventilov, návrhu systému a regulácii toku. Pochopením faktorov, ktoré ovplyvňujú koeficient toku a ako ho vypočítať, môžu inžinieri a dizajnéri robiť informované rozhodnutia pri výbere ventilu pre konkrétnu aplikáciu.
Ako pneumatický dodávateľ guľôčkového ventilu sme odhodlaní poskytovať našim zákazníkom vysoko kvalitné ventily, ktoré ponúkajú vynikajúci výkon toku. Ak máte akékoľvek otázky týkajúce sa koeficientu prietoku alebo potrebujete pomoc pri výbere správneho ventilu pre vašu žiadosť, neváhajte nás kontaktovať. Máme tím skúsených inžinierov, ktorí vám môžu poskytnúť odborné poradenstvo a poradenstvo. Pracujme spolu, aby sme zaistili, že váš systém funguje efektívne a spoľahlivo.
Odkazy
- Crane Co., „Tok tekutín cez ventily, armatúry a potrubie“, technický dokument č. 410.
- ASME B16.34, „Ventily - prírubové, závitové a zváracie koniec.“
- ISO 5167, „Meranie prietoku tekutín pomocou dosiek Orifice, dýz a rúry Venturi vložené do kruhového krížového prierezu, ktoré sú naplnené.“
