Ako dodávateľ ventilu PVC Butterfly som bol svedkom zložitých vzťahov medzi polohou ventilu a prietokom cez ventil motýľa PVC. Tento vzťah je nielen zásadný pre efektívnu prevádzku tekutých systémov, ale je tiež rozhodujúci pre odvetvia, ktoré sa spoliehajú na presnú kontrolu toku. V tomto blogu sa ponoríme do účinkov pozície ventilu na tok, skúmame základné princípy, praktické dôsledky a aplikácie v reálnom svete.
Pochopenie ventilov PVC Butterfly
Predtým, ako diskutujeme o vplyve polohy ventilu na tok, stručne pochopme, čo je ventil motýľa PVC. Ventil PVC Butterfly Ventil je štvrťročný ventil, ktorý používa disk („motýľ“) na reguláciu toku tekutiny cez potrubie. Disk sa otáča na hriadeli a otočením rukoväte alebo ovládača ventilu je možné disk umiestniť kdekoľvek medzi úplne otvoreným a úplne zatvoreným. Vďaka tomuto jednoduchému, ale efektívnemu dizajnu je ventily PVC Butterfly populárne v širokej škále aplikácií vrátane úpravy vody, zavlažovania, chemického spracovania a systémov HVAC.
Základy riadenia toku
Riadenie prietoku je proces regulácie objemu, tlaku a rýchlosti tekutiny tečúcej cez potrubie. V kontexte ventilu motýľa PVC sa riadenie prietoku dosiahne nastavením polohy ventilového disku. Ak je disk úplne otvorený, je rovnobežný so smerom prietoku, čo umožňuje maximálny prietok cez ventil. Naopak, keď je disk úplne uzavretý, je kolmá na smer toku a úplne blokuje tok.
Vzťah medzi polohou ventilu a prietokom nie je lineárny. Pri nízkych otvoroch ventilu môže malá zmena polohy ventilu viesť k významnej zmene prietoku. Keď sa ventil blíži k plne otvorenej polohe, zmena prietokovej rýchlosti sa pri rovnakej zmene v polohe ventilu bude menšia. Tento nelineárny vzťah je spôsobený komplexnými tokovými vzormi okolo ventilového disku a výsledným poklesom tlaku cez ventil.
Účinky polohy ventilu na prietok
1. Prietok
Najzreteľnejším účinkom polohy ventilu na prietok je zmena prietoku. Ako už bolo uvedené, prietok je maximálny, keď je ventil úplne otvorený a nula, keď je ventil úplne zatvorený. Medzi týmito dvoma extrémami je prietok úmerný efektívnej ploche prierezu otvoru ventilu. Efektívna plocha prierezu je určená polohou ventilového disku a tvarom tela ventilu.
Napríklad, keď je ventil čiastočne otvorený, disk vytvorí obmedzenie v dráhe prietoku, čím sa znižuje účinná plocha prierezu, a teda prietok. Stupeň obmedzenia závisí od uhla disku vo vzťahu k smeru toku. Menší uhol (bližšie k úplne otvorenému) vedie k väčšej účinnej oblasti prierezu a vyššej prietokovej rýchlosti, zatiaľ čo väčší uhol (bližšie k úplnému uzavretému) vedie k menšej účinnej oblasti prierezu a nižším prietokom.
2. Pokles tlaku
Ďalším dôležitým účinkom polohy ventilu na prietok je pokles tlaku cez ventil. Pokles tlaku je rozdiel v tlaku medzi stranami ventilu proti prúdu a po prúde. Ak je ventil úplne otvorený, pokles tlaku je minimálny, pretože cesta prietoku je relatívne neobmedzená. Keď je však ventil uzavretý, pokles tlaku sa zvyšuje v dôsledku zvýšeného odporu voči prietoku spôsobeným ventilom.
Pokles tlaku cez ventil motýľa PVC je ovplyvnený niekoľkými faktormi vrátane veľkosti ventilu, polohy ventilu, prietoku a vlastností tekutín. Všeobecne sa pokles tlaku zvyšuje pri znižovaní otvárania ventilu a zvyšujúcim sa prietokom. Nadmerný pokles tlaku môže viesť k stratám energie, zníženiu účinnosti systému a potenciálnemu poškodeniu ventilu a ďalších komponentov v systéme.
3. Turbulencia toku
Poloha ventilu tiež ovplyvňuje prúdové turbulencie vo ventile a potrubí po prúde. Turbulencia je nepravidelný a chaotický pohyb častíc tekutín, ktorý môže spôsobiť hluk, vibrácie a eróziu. Ak je ventil úplne otvorený, prietok je relatívne laminárny (hladký a usporiadaný), čo vedie k minimálnym turbulenciám. Keď je však ventil uzavretý, prietok sa stáva turbulentnejším v dôsledku oddelenia toku od ventilového disku a tvorby vírivých a vírov.
Stupeň turbulencie závisí od polohy ventilu, prietoku a konštrukcie ventilu. V niektorých aplikáciách, napríklad v potrubiach transportovaných abrazívnych tekutín, môže nadmerná turbulencia spôsobiť výraznú eróziu ventilového disku a steny potrubia, čo vedie k predčasnému zlyhaniu ventilu a systému.
Praktické dôsledky a aplikácie
1. Regulácia toku
Vďaka schopnosti regulovať prietok nastavením polohy ventilu robí ventily PVC Butterfly ideálne pre aplikácie, kde je potrebná presná regulácia toku. Napríklad vo vodných úpravách sa používajú ventily motýľov PVC na kontrolu prietoku vody rôznymi procesmi spracovania, ako je filtrácia, dezinfekcia a sedimentácia. Úpravou polohy ventilu môžu operátori zabezpečiť, aby cez každý proces pretekalo správne množstvo vody, čo optimalizuje účinnosť úpravy a kvalitu vody.
2. Ovládanie/vypínanie
Okrem regulácie prietoku sa na reguláciu/vypínanie OF/OFF bežne používajú aj ventily Butterfly PVC. Keď je ventil úplne otvorený, umožňuje tekutine voľne prietok cez potrubie a keď je ventil úplne zatvorený, úplne zastaví prietok. Vďaka tomu sú ventily PVC Butterfly vhodné pre aplikácie, v ktorých je potrebná jednoduchá a spoľahlivá kontrola zapnutia/vypnutia, napríklad v zavlažovacích systémoch, kde sa ventil môže použiť na zapnutie a vypnutie vody podľa potreby.
3. Izolácia
Na účely izolácie sa môžu použiť aj ventily Butterfly PVC. V potrubnom systéme sa izolačné ventily používajú na izoláciu časti potrubia na údržbu, opravu alebo kontrolu. Uzatvorením izolačného ventilu sa dá tok tekutiny do izolovanej sekcie zastaviť, čo umožňuje bezpečné vykonávanie údržbárskych prác. Ventily PVC Butterfly sa často používajú ako izolačné ventily kvôli rýchlemu času zatvárania a spoľahlivému tesneniu.
Príklady v reálnom svete
Na ilustráciu praktických účinkov polohy ventilu na tok, zvážme niekoľko príkladov v reálnom svete.
1. Závod chemického spracovania
V závode na chemické spracovanie sa na reguláciu toku rôznych chemikálií v rôznych štádiách výrobného procesu používajú ventily PVC Butterfly. Napríklad v reakčnej nádobe sa na reguláciu toku reaktantov do nádoby používa ventil motýľa PVC. Úpravou polohy ventilu môže operátor regulovať rýchlosť reakcie a zabezpečiť, aby reakcia pokračovala požadovanou rýchlosťou.
2. Systém HVAC
V systéme HVAC (zahrievanie, vetranie a klimatizácia) sa na reguláciu prietoku vzduchu alebo vody cez systém používajú ventily Butterfly PVC. Napríklad v systéme chladenej vody sa na reguláciu prietoku chladenej vody do vzduchových jednotiek používa ventil Butterfly PVC. Úpravou polohy ventilu môže operátor regulovať teplotu a vlhkosť vzduchu v budove, čím zabezpečuje pohodlné a zdravé vnútorné prostredie.
3. Systém distribúcie vody
V systéme distribúcie vody sa na reguláciu prietoku vody cez potrubia používajú ventily PVC Butterfly. Napríklad vo vodnom hlavnom ventile sa používa ventil Butterfly PVC na reguláciu toku vody do rôznych štvrtí alebo okresov. Upravením polohy ventilu môže vodná služba zabezpečiť, aby bola voda rozdelená rovnomerne a efektívne v celom systéme.
Záver
Záverom je, že poloha ventilu má významný vplyv na prietok cez ventil motýľa PVC. Úpravou polohy ventilu môžu operátori regulovať prietok, pokles tlaku a turbulencie prietoku, ktoré sú nevyhnutné pre efektívnu prevádzku tekutých systémov. Ventily PVC Butterfly sa široko používajú v rôznych odvetviach na reguláciu toku, kontrolu/vypínanie a účely izolácie vďaka ich jednoduchému dizajnu, spoľahlivému výkonu a nákladovej efektívnosti.

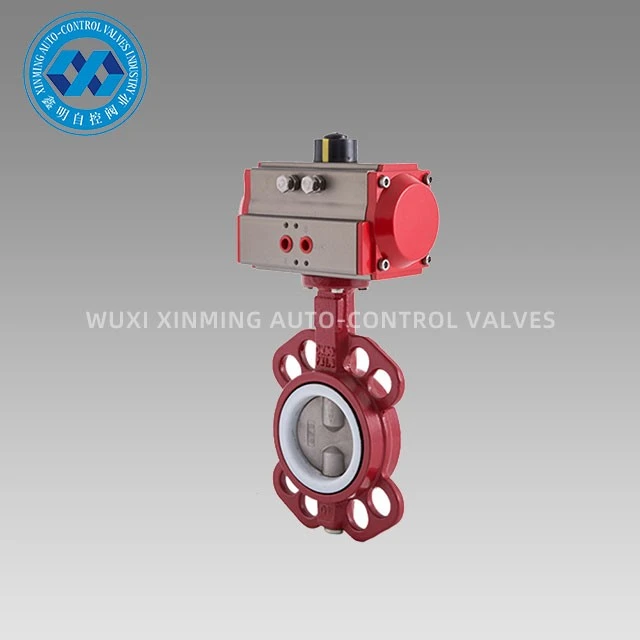

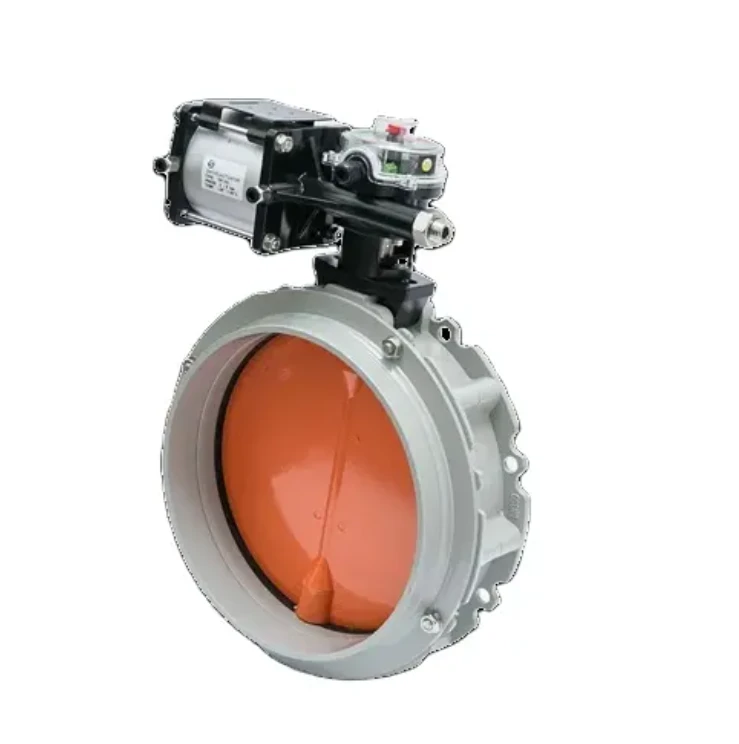

Ak hľadáte vysokokvalitné ventily PVC Butterfly pre vašu aplikáciu, ponúkame širokú škálu produktov vrátanePenumatický ovládací ventil s oblátkovým ventilom,Pneumatický prachový hliníkový motýľový ventilaPVC Butterfly ventil s pneumatickým ovládačom. Naše ventily sú navrhnuté a vyrobené tak, aby spĺňali najvyššie normy kvality a výkonu, čo zabezpečuje spoľahlivú prevádzku a dlhú životnosť.
Pozývame vás, aby ste nás kontaktovali, aby ste prediskutovali vaše konkrétne požiadavky a preskúmali, ako naše ventily PVC Butterfly môžu vyhovovať vašim potrebám. Náš skúsený obchodný tím je pripravený vám pomôcť pri výbere produktov, technickej podpore a radách o obstarávaní. Pracujme spolu na dosiahnutí efektívneho a spoľahlivého riadenia toku vo vašom systéme.
Odkazy
- Miller, RW (1996). Príručka pre meranie toku. McGraw-Hill.
- Streeter, VL a Wylie, EB (1981). Tekutá mechanika. McGraw-Hill.
- Idelchik, IE (1994). Príručka hydraulického odporu. CRC Press.
