Pokiaľ ide o systémy riadenia tekutín, ventily motýľov sú populárnou voľbou kvôli ich jednoduchosti, nákladom - efektívnosti a efektívnej prevádzke. Dva bežné typy motýľových ventilov sú typ typu a typu oblátky. Ako dodávateľ motýľa ventilu som mal rozsiahle skúsenosti s oboma typmi a rozumiem ich rozdielom, výhodám a aplikáciám. V tomto blogu sa ponorím do kľúčových rozdielov medzi LUG - Typ a Wafer - napíšte ventily motýľov, aby vám pomohli urobiť informované rozhodnutie o vašich konkrétnych potrebách.
Konštrukcia
Najzreteľnejší rozdiel medzi ventilmi typu LUG - typu a oblátkami - typu motýľov spočíva v ich konštrukčnom dizajne. Ventil motýľa typu oblátky je navrhnutý tak, aby bol inštalovaný medzi dvoma prírubami. Má relatívne jednoduchú štruktúru, s tenkým telom, ktoré sa pohodlne hodí medzi príruby potrubia. Ventil je držaný na mieste skrutkami, ktoré prechádzajú cez príruby na oboch stranách, ktoré medzi nimi stlačia telo ventilu. Vďaka tomuto dizajnu je oblátky - type ventilov kompaktné a ľahké, ideálne pre aplikácie, kde je priestor obmedzený.
Na druhej strane, ventil s motýľom typu Lug má okolo jeho obvodu závitové oká. Tieto plody majú otvory, cez ktoré je možné vložiť skrutky. Na rozdiel od ventilov typu oblátky - ventily typu LUG - typu môžu byť nainštalované do potrubia bez potreby, aby sa susedné príruby prispeli k sebe. Každý koniec ventilu môže byť nezávisle priskrutkovaný do príruby, čo umožňuje ľahkú izoláciu častí potrubia. Je to užitočné najmä v systémoch, v ktorých je potrebná údržba alebo výmena komponentov, pretože jedna strana potrubia je možné vypnúť, zatiaľ čo druhá zostáva v prevádzke.
Inštalácia a údržba
Inštalácia oblátky - typu a píp - ventily motýľov sa tiež výrazne líši. Ventily typu oblátky vyžadujú presné zarovnanie prírub na oboch stranách ventilu. Pretože sa spoliehajú na kompresiu medzi prírubami na utesnenie, akékoľvek nesprávne zarovnanie môže viesť k úniku. Inštalácia zvyčajne zahŕňa vloženie ventilu medzi príruby a rovnomerné utiahnutie skrutiek, aby sa zabezpečilo správne tesnenie. Tento proces však môže byť náročný, najmä pri potrubiach s veľkým priemerom, kde je ťažké dosiahnutie dokonalého zarovnania.
Ventily typu LUG - naproti tomu ponúkajú počas inštalácie väčšiu flexibilitu. Závesné pívy umožňujú nezávislé spojenie s každou prírubou, čím sa znižuje potreba presného zarovnania medzi týmito dvoma prírubami. Vďaka tomu je inštalácia rýchlejšia a ľahšia, najmä pri dodatočných projektoch alebo systémoch, v ktorých príruby potrubia nie sú v dokonalom zarovnaní. Navyše, pokiaľ ide o údržbu, svietia ventily typu. Ak je potrebné opraviť časť potrubia, skrutky na jednej strane ventilu typu LUG sa môžu odstrániť, čím sa izoluje tento úsek bez ovplyvnenia zvyšku systému. To nie je možné pri ventiloch typu oblátky, ktoré vyžadujú vypnutie celého potrubia na údržbu.
Tesniaci výkon
Ventily Butterfly Type a Wafer - Typ a oblátky - sú navrhnuté tak, aby zabezpečili efektívne tesnenie. Ich tesniace mechanizmy a výkon sa však môžu líšiť v závislosti od aplikácie. Ventily typu oblátky - typu sa spoliehajú na kompresiu medzi prírubami, aby sa vytvorila tesnenie. Elastomérne sedadlo ventilu je stlačené proti disku, čím sa bráni úniku tekutiny. V aplikáciách s nízkym až stredným tlakom a teplotou môžu ventily typu oblátky poskytnúť spoľahlivé tesnenie. Avšak v prostrediach s vysokým tlakom alebo vysokou teplotou môže byť kompresné tesnenie kompromitované, čo vedie k úniku.
Na druhej strane ventily typu - typu majú často robustnejší tesniaci mechanizmus. Nezávislé spojenie s každou prírubou umožňuje lepšiu kontrolu nad kompresiou sedadla ventilu. Mnoho ventilov typu LUG - typu sú navrhnuté s dvojitým ofsetovým alebo trojitým ofsetovým diskom, ktoré poskytujú tesnejšie tesnenie znížením trenia medzi diskom a sedadlom počas prevádzky. Vďaka tomu sú ventily typu LUG - vhodný pre aplikácie s vysokým tlakom a vysokou teplotou, ako aj aplikácie, kde sa vyžaduje nula - únik.
Žiadosti
Výber medzi pípom - typom a oblátkovým ventilom typu Butterfly Ventil často závisí od konkrétnej aplikácie. Ventily typu oblátky sa bežne používajú v aplikáciách, kde náklady a priestor sú hlavnými úvahami. Všeobecne sa používajú vo vodných úpravách, systémoch HVAC a všeobecných priemyselných potrubiach pre kontrolu nízkej až strednej tlakovej tekutiny. Ich kompaktný dizajn a relatívne nízke náklady z nich robia atraktívnu voľbu pre veľké projekty v rozsahu, v ktorých sa vyžaduje viac ventilov.
Na druhej strane sú ventily typu LUG - typu, uprednostňujú sa v aplikáciách, kde je kritická izolácia a údržba. Bežne sa používajú v závodoch na chemické spracovanie, ropy a plynovody a zariadenia na výrobu energie. V týchto odvetviach je nevyhnutná schopnosť izolovať úseky plynovodu na údržbu alebo núdzové vypnutie. Ventily typu LUG sa používajú aj v aplikáciách, kde môže byť potrubie vystavené vibráciám alebo pohybu, pretože ich nezávislá montáž poskytuje lepšiu stabilitu.
Odporúčania výrobkov

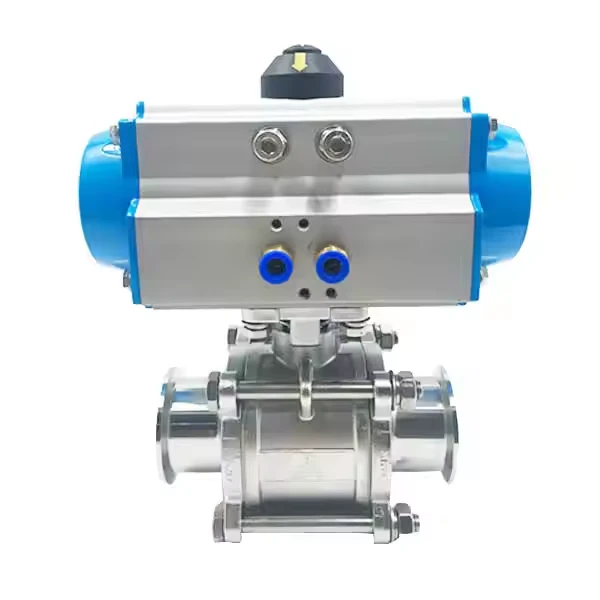

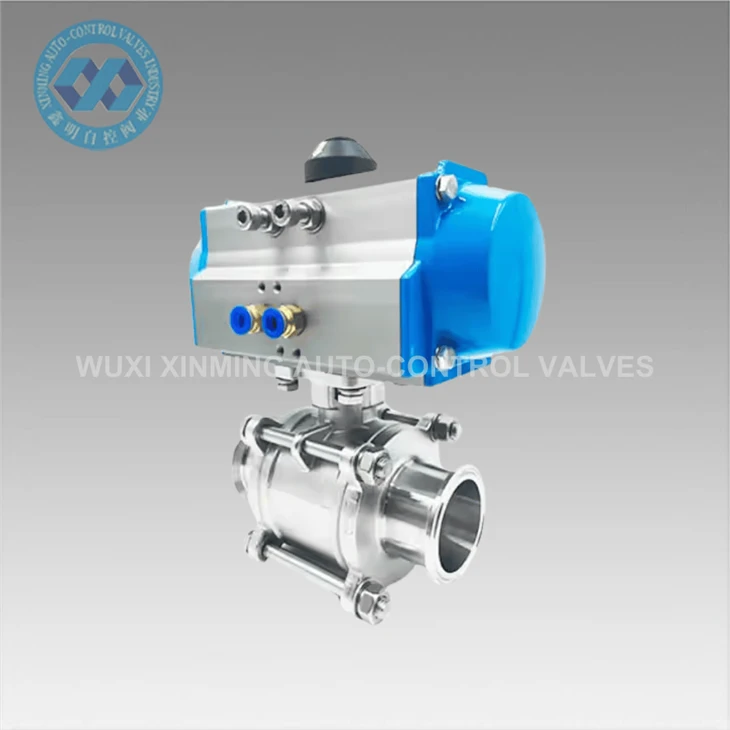

Ak ste na trhu s motýľovým ventilom, rád by som odporučil niektoré z našich súvisiacich výrobkov. NášSanitárna nehrdzavejúca oceľ 304 guľový ventilje skvelou voľbou pre aplikácie, v ktorých je dôležitá hygiena a korózia. Vyrába sa z vysokej kvality z nehrdzavejúcej ocele 304, ktorá zaisťuje trvanlivosť a dlhodobý výkon.
Pre aplikácie, ktoré vyžadujú automatizovanú kontrolu, nášPneumatický sanitárny motýľový ventilje vynikajúca voľba. Je vybavený pneumatickým ovládačom, ktorý umožňuje presnú a spoľahlivú kontrolu ventilu, vďaka čomu je vhodný na použitie pri spracovaní potravín a nápojov, farmaceutickej výrobe a ďalších hygienických aplikáciách.
Ak potrebujete ventil pre aplikácie vysokého tlaku a vysokej teploty, nášRobustný a spoľahlivý pneumatický dvojitý excentrický prírubový ventilje ideálna voľba. Jeho dvojitá excentrická dizajn poskytuje tesné tesnenie a znižuje opotrebenie komponentov ventilu, čím zabezpečuje dlhodobý výkon v náročných prostrediach.
Záver
Záverom možno povedať, že výber medzi pípom - typom a oblátkovým ventilom závisí od niekoľkých faktorov vrátane požiadaviek na inštaláciu, tesniaceho výkonu a aplikácie. Ventily typu oblátky - typu sú vhodné pre náklady - citlivé a priestorové aplikácie, zatiaľ čo ventily typu LUG sú vhodnejšie pre aplikácie, kde je kritická izolácia a údržba. Ako dodávateľ chlopne motýľov, máme odborné znalosti a skúsenosti, ktoré vám pomôžu vybrať ten správny ventil pre vaše konkrétne potreby. Či už hľadáte ventil pre malý projekt alebo rozsiahlu priemyselnú aplikáciu, môžeme vám poskytnúť vysoko kvalitné výrobky a vynikajúci zákaznícky servis.
Ak máte záujem dozvedieť sa viac o našich produktoch alebo potrebujete pomoc pri výbere správneho ventilu pre vašu žiadosť, neváhajte nás kontaktovať kvôli obstarávaniu a rokovaniam. Tešíme sa na spoluprácu s vami na uspokojení vašich potrieb kontroly tekutín.
Odkazy
- Skupina žeriavových ventilov. "Príručka motýľa ventilu."
- Emerson Automation Solutions. "Sprievodca výberom ventilov."
- Valmet. „Prehľad technológie motýľa ventilu.“
