Hej! Ako dodávateľ zváraných guľôčkových ventilov som sa často pýtal na rozdiely medzi plávajúcimi a zváranými guľovými ventilmi namontovanými na Trunnion. Takže som si myslel, že napíšem tento blog, aby som vám rozobral jednoduchým a ľahko zrozumiteľným spôsobom.
Začnime so základmi. Ball ventil je typ ventilu, ktorý používa sférický disk na reguláciu toku tekutiny cez potrubie. Lopta má v strede otvor a keď je ventil otvorený, otvor sa zarovná s potrubím, čo umožňuje pretekať tekutinu. Keď je ventil zatvorený, guľa sa otočí o 90 stupňov, čím blokuje prietok tekutiny.
Poďme si hovoriť o dvoch hlavných typoch zváraných guľôčkových ventilov: plávajúce a namontované na čele.
Plávajúce zvárané guľové ventily
Plávajúci zváraný guľový ventil je najbežnejším typom guľového ventilu. V tomto dizajne nie je lopta pripevnená na mieste, ale môže sa vznášať medzi týmito dvoma sedadlami. Keď je ventil zatvorený, tlak tekutiny tlačí guľu na sedadlo po prúde, čím sa vytvorí tesné tesnenie. Sedadlo proti prúdu poskytuje iba podporu a významne neprispieva k tesneniu.
Jednou z hlavných výhod plávajúceho zváraného guľového ventilu je jeho jednoduchosť. Má menej častí v porovnaní s guľkovým ventilom namontovaným na čele, čo uľahčuje výrobu a lacnejšie výrobu. Má tiež relatívne kompaktný dizajn, vďaka ktorému je vhodný pre aplikácie, v ktorých je priestor obmedzený.
Ďalšou výhodou je jeho vynikajúci tesniaci výkon. Návrh plávajúcej gule umožňuje ventilu prispôsobiť sa zmenám v tlaku a teplote, čím sa zabezpečí tesné tesnenie aj za rôznych podmienok. Vďaka tomu je ideálny pre aplikácie, v ktorých sa vyžaduje vysoký stupeň prevencie úniku, napríklad v ropnom a plynárenskom priemysle.
Avšak plávajúce zvárané guľové ventily majú tiež určité obmedzenia. Spravidla nie sú vhodné pre vysokotlakové aplikácie, pretože tlak tekutiny môže spôsobiť deformovanie lopty, čo vedie k strate tesniacich výkonov. Neodporúvajú sa tiež pre ventily s veľkým priemerom, pretože hmotnosť gule môže spôsobiť, že sa prepadne, čo opäť ovplyvňuje tesnenie.
Ak vás zaujíma naše plávajúce zvárané guľové ventily alebo iné typy guľôčkových ventilov ako1pc vlákno guľový ventil, Neváhajte a oslovte nás, kde nájdete ďalšie informácie.
Zvárané guľové ventily namontované na kufre
Na druhej strane má zváraný guľový ventil namontovaný na kufre, má iný dizajn. V tomto type ventilu je lopta podopretá trunniónmi, ktoré sú malými hriadeľmi umiestnenými v hornej a dolnej časti lopty. Trunnióny umožňujú loptu voľne sa otáčať a zároveň ju udržiavajú na svojom mieste.
Hlavnou výhodou zváraného guľôčkového ventilu namontovaného na čele je jeho schopnosť zvládnuť vysokotlakové a veľké priemerové aplikácie. Podpora Trunnion znižuje zaťaženie sedadiel a zabráni deformovaniu gule pod vysokým tlakom. Vďaka tomu je vhodný pre aplikácie v ropnom a plynárenskom priemysle, kde sú bežné vysokotlakové potrubia.
Ďalšou výhodou je jej zlepšená trvanlivosť. Podpora Trunnion pomáha rovnomerne distribuovať záťaž cez loptu a sedadlá a znižuje opotrebenie. Výsledkom je dlhšia životnosť pre ventilu, ktorá vám môže z dlhodobého hľadiska ušetriť peniaze.
Zvárané guľôčkové ventily namontované z trunnionu sú však v porovnaní s plávajúcimi guľovými ventilmi zložitejšie a nákladnejšie. Majú tiež väčšiu stopu, ktorá nemusí byť vhodná pre aplikácie, kde je priestor obmedzený.

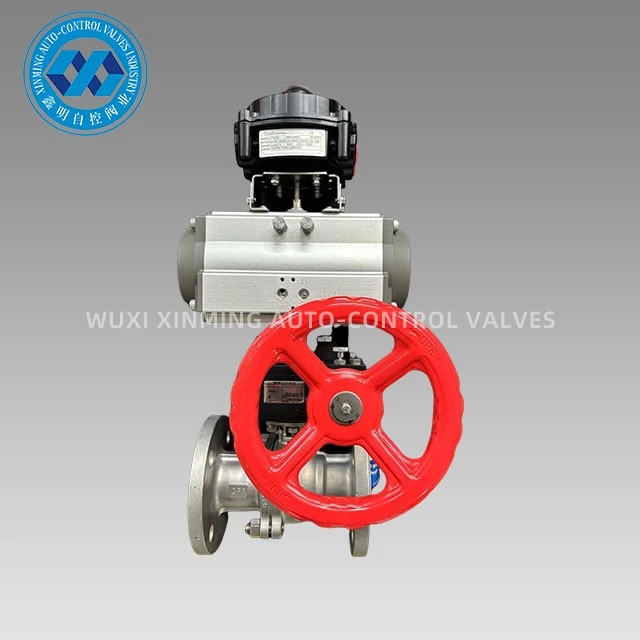

Ak potrebujete pre vašu vysokotlakovú aplikáciu, alebo vás zaujíma náš vysokotlakový guľový ventil, alebo vás zaujímaPneumatický guľový ventilaleboPneumatický guľový ventil, neváhajte nás kontaktovať.
Kľúčové rozdiely
Teraz, keď sme diskutovali o základných vlastnostiach plávajúceho a zváraných guľôčkových ventilov namontovaných na čele, zhrňte kľúčové rozdiely medzi nimi:
- Návrh: Hlavný rozdiel spočíva v tom, ako je lopta podporovaná. Plávajúci guľový ventil má loptu, ktorá sa môže voľne vznášať medzi sedadlami, zatiaľ čo guľový ventil namontovaný na trunnion má guľu, ktorá je podporovaná trunnionmi.
- Tlak: Plávajúce guľové ventily sú všeobecne vhodné pre nízke až stredne tlakové aplikácie, zatiaľ čo guľové ventily namontované na trunnionu dokážu zvládnuť vysokotlakové aplikácie.
- Veľkosť: Plávajúce guľové ventily sa častejšie používajú na malé až stredne priemerové ventily, zatiaľ čo guľové ventily namontované na trunnion sú uprednostňované pre ventily s veľkým priemerom.
- Tesniaci výkon: Oba typy ventilov ponúkajú dobrý tesniaci výkon, ale plávajúci guľový ventil sa viac spolieha na tlak tekutiny, aby vytvoril tesnenie, zatiaľ čo guľový ventil namontovaný na trunnion má stabilnejší mechanizmus tesniaceho mechanizmu.
- Náklady: Plávajúce guľové ventily sú vo všeobecnosti lacnejšie na výrobu a nákup v porovnaní s guľovými ventilmi namontovanými na Trunnion.
Ktorý by ste si mali zvoliť?
Výber medzi plávajúcim a zváraným guľovým ventilom namontovaným na čele závisí od niekoľkých faktorov vrátane tlaku a teploty aplikácie, veľkosti ventilu a rozpočtu.
Ak pracujete na nízkej až strednodobej tlakovej aplikácii s malým až stredným priemerom ventilu a náklady sú hlavným problémom, najlepšou voľbou môže byť plávajúci zváraný guľový ventil. Ponúka dobrý tesniaci výkon za relatívne nízke náklady.
Na druhej strane, ak sa zaoberáte aplikáciami s vysokým tlakom a veľkým priemerom, spôsob, ako ísť, je zváraný guľový ventil namontovaný na čele. Dokáže zvládnuť vysoký tlak a poskytuje odolnejšie a spoľahlivejšie riešenie.
Sme tu, aby sme vám pomohli urobiť správny výber pre vašu konkrétnu aplikáciu. Či už potrebujete plávajúci alebo zváraný guľový ventil namontovaný na čele alebo akýkoľvek iný typ guľôčkového ventilu z nášho sortimentu produktov, môžeme vám poskytnúť odborné rady a kvalitné výrobky, ktoré potrebujete. Stačí sa k nám osloviť a začneme diskusiu o obstarávaní.
Odkazy
- Príručka ventilu, 4. vydanie, Jstjst Smith
- Priemyselné ventily: výber a veľkosť, od Jrajra Perry
