Ako skúsený dodávateľ ventilov motýľov som bol svedkom kritickej úlohy, ktorú tieto ventily zohrávajú v rôznych priemyselných aplikáciách. Jedným z najdôležitejších aspektov motýľového ventilu je jeho metóda tesnenia, ktorá priamo ovplyvňuje jeho výkon, spoľahlivosť a dlhovekosť. V tomto blogovom príspevku sa ponorím do rôznych metód tesnenia motýľových ventilov, ich výhody a aplikácií, ktoré vám pomôžu pri výbere správneho ventilu pre vaše potreby informovať sa o informovanom rozhodnutí.
Odolné sedenie
Odolné sedenie je jednou z najbežnejších metód tesnenia používaných v motýľových ventiloch. Zahŕňa použitie elastomérneho materiálu, ako je guma alebo EPDM, na vytvorenie tesného tesnenia medzi ventilom a telom ventilu. Odolné sedadlo sa zvyčajne formuje na telo ventilu alebo na disk, čím sa poskytuje flexibilný a odolný tesniaci povrch.
Jednou z hlavných výhod odolného sedenia je vynikajúci tesniaci výkon. Elastomérny materiál sa môže prispôsobiť povrchovým nepravidelnostiam ventilového disku a tela, čím sa zabezpečí tesné tesnenie dokonca aj za podmienok s nízkym tlakom. Vďaka tomu sú odolné ventily motýľov ideálnymi pre aplikácie, v ktorých je potrebný bublinkový uzatváranie, napríklad vo vodných úpravách, systémoch HVAC a spracovaní potravín a nápojov.
Ďalšou výhodou odolného sedenia je jeho odolnosť voči korózii a oderu. Elastomérny materiál môže chrániť telo a disk ventilu pred účinkami tvrdých chemikálií, kyselín a iných korozívnych látok, čím sa predlžuje životnosť ventilov. Okrem toho môže odolné sedadlo absorbovať vplyv častíc a zvyškov v tekutine, čím sa znižuje riziko poškodenia komponentov ventilu.
Avšak odolné ventily motýľov majú tiež určité obmedzenia. Elastomérny materiál nemusí byť vhodný pre vysokoteplotné alebo vysokotlakové aplikácie, pretože môže degradovať alebo stratiť svoju elasticitu za extrémnych podmienok. Okrem toho môže byť odolné sedadlo náchylné na opotrebovanie a roztrhnutie v priebehu času, najmä v aplikáciách, kde je ventil často otvorený a zatvorený.
Kovové sedenie
Kovové sedenie je ďalšou populárnou metódou tesnenia používaného v ventiloch motýľov. Zahŕňa použitie kontaktu kov-kov medzi diskom ventilu a telom ventilu na vytvorenie tesnenia. Kovové sedadlo je zvyčajne opracované alebo privarené na telo ventilu alebo na disk, čím poskytuje tvrdý a odolný tesniaci povrch.
Jednou z hlavných výhod kovového sedenia je jeho schopnosť odolávať vysokým teplotám a tlakom. Kovový materiál si môže udržiavať svoju integritu a tesnenie aj v extrémnych podmienkach, vďaka čomu sú kovové ventily založené na motýľach ideálne pre aplikácie v odvetviach ropy a plynu, výroby energie a chemického spracovania.
Ďalšou výhodou kovového sedenia je jeho odolnosť voči opotrebeniu. Kovové sedadlo môže odolať vplyvu častíc a zvyškov v tekutine, čím sa znižuje riziko poškodenia komponentov ventilu. Kovové sedadlo je možné navyše ľahko opraviť alebo vymeniť, ak sa poškodí, čím sa rozšíri služobná životnosť ventilu.
Avšak kovové motýľové ventily majú tiež určité obmedzenia. Kontakt s kovovým kovom nemusí poskytnúť bublinový tesný vypnutie, najmä v aplikáciách, kde sa vyžaduje vysoká úroveň tesniaceho výkonu. Okrem toho môže byť kovové sedadlo náchylné na koróziu a oxidáciu, najmä v aplikáciách, kde je ventil vystavený tvrdým chemikáliám alebo korozívnym látkam.
Dvojnásobné sedenie
Dvojité excentrické sedenie je variácia metódy kovového sedenia, ktorá ponúka vylepšený tesniaci výkon a znížené opotrebenie. Zahŕňa použitie dvoch excentricitov v dizajne ventilu: jedna v hriadeli a jedna na disku. Excentricity spôsobujú, že disk ventilu sa otáča mimo centra, keď sa otvára a zatvára, znižuje trenie medzi diskom a sedadlom a minimalizuje opotrebenie na tesniacich povrchoch.
Jednou z hlavných výhod dvojitého excentrického sedenia je jeho schopnosť poskytnúť tesné tesnenie s minimálnym krútiacim momentom. Excentrický dizajn umožňuje, aby sa disk ventilu rýchlo odpojil zo sedadla, keď sa otvára, čím sa znižuje trenie a opotrebuje tesniace povrchy. Vďaka tomu sú dvojité excentrické motýľové ventily ideálne pre aplikácie, kde je potrebný nízky prevádzkový krútiaci moment, napríklad v potrubiach s veľkým priemerom a vysokotlakovými systémami.
Ďalšou výhodou dvojitého excentrického sedenia je jeho odolnosť voči opotrebeniu. Excentrický dizajn znižuje kontakt medzi diskom a sedadlom, minimalizuje opotrebenie tesniacich povrchov a predlžuje životnosť ventilov. Dvojitá excentrická dizajn môže navyše kompenzovať akékoľvek nesprávne zarovnanie medzi ventilom a sedadlom, čím sa zabezpečí konzistentné a spoľahlivé tesnenie.
Určité obmedzenia majú však aj dvojité excentrické ventily motýľa. Excentrický dizajn nemusí byť vhodný pre aplikácie, v ktorých sa vyžaduje bublinkový uzatváranie, pretože kontakt s kovovým kovom nemusí poskytnúť perfektné tesnenie. Okrem toho môže byť dvojitý excentrický dizajn zložitejší a drahší ako iné metódy tesnenia, čo si vyžaduje špecializované výrobné a inštalačné techniky.
Trojnásobné výstredné sedenie
Trojité excentrické sedenie je najpokročilejšou metódou tesnenia používanej v motýľových ventiloch. Zahŕňa použitie troch excentricitov v dizajne ventilu: jedna v hriadeli, jedna v disku a jedna na sedadle. Excentricity spôsobujú, že disk ventilu sa pri otáčaní a zatváraní otáča a zatvára, čím sa vytvára vačková akcia, ktorá zaisťuje pevné tesnenie s minimálnym trením a opotrebením.
Jednou z hlavných výhod trojitého excentrického sedenia je jeho schopnosť zabezpečiť bublinkový uzatvorenie s minimálnym krútiacim momentom. Pôsobenie vačkového ventilového disku mu umožňuje rýchlo sa odpojiť zo sedadla pri jeho otváraní, čím sa znižuje trenie a opotrebuje tesniace povrchy. Vďaka tomu sú trojité excentrické motýľové ventily ideálne pre aplikácie, kde je potrebná vysoká úroveň tesnenia, napríklad v priemysle výroby ropy a plynu, výroby energie a odvetvia chemického spracovania.
Ďalšou výhodou trojitého excentrického sedenia je jeho odolnosť voči opotrebeniu. Pôsobenie vačkového ventilového disku znižuje kontakt medzi diskom a sedadlom, minimalizuje opotrebenie na tesniacich povrchoch a predlžuje životnosť ventilov. Okrem toho môže trojitý excentrický dizajn kompenzovať akékoľvek vyrovnanie medzi ventilom a sedadlom, čím sa zabezpečí konzistentné a spoľahlivé tesnenie.
Avšak trojité excentrické ventily motýľov majú tiež určité obmedzenia. Trojitý excentrický dizajn môže byť zložitejší a drahší ako iné metódy tesnenia, čo si vyžaduje špecializované výrobné a inštalačné techniky. Okrem toho, trojitý excentrický dizajn nemusí byť vhodný pre aplikácie, v ktorých je potrebný nízkonákladový ventil, pretože ventil môže byť drahší ako iné typy motýľových ventilov.
Záver
Záverom možno povedať, že metóda tesnenia motýľového ventilu je kritickým faktorom, ktorý môže významne ovplyvniť jeho výkon, spoľahlivosť a dlhovekosť. Odolné sedenie je ideálne pre aplikácie, kde je potrebné uzatváranie bubliny tesného pri nízkych teplotách a tlakoch, zatiaľ čo kovové sedenie je vhodné pre aplikácie, kde sú zapojené vysoké teploty a tlaky. Dvojité excentrické sedenie a trojité excentrické sedenie ponúkajú vylepšený tesniaci výkon a znížené opotrebenie, vďaka čomu sú ideálne pre aplikácie, kde je potrebná vysoká úroveň tesniaceho výkonu.

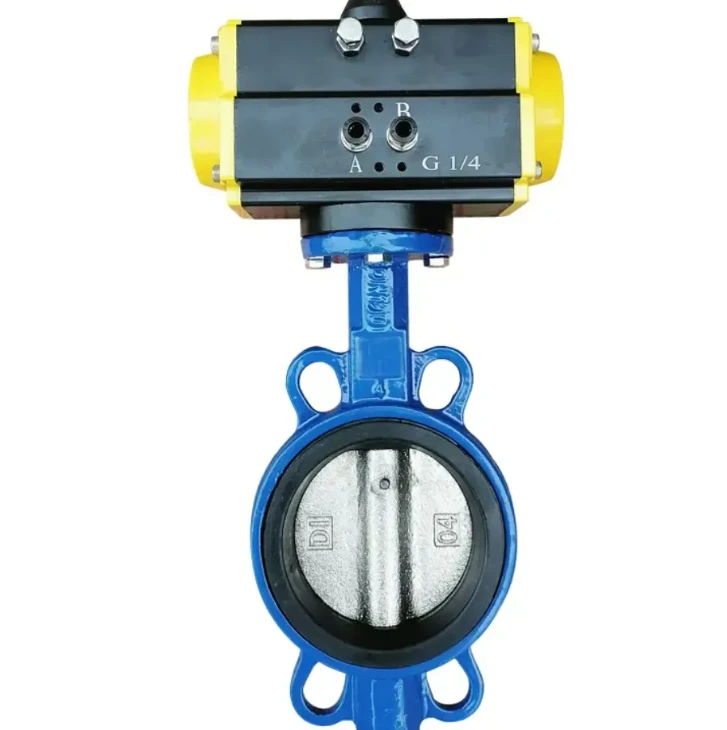

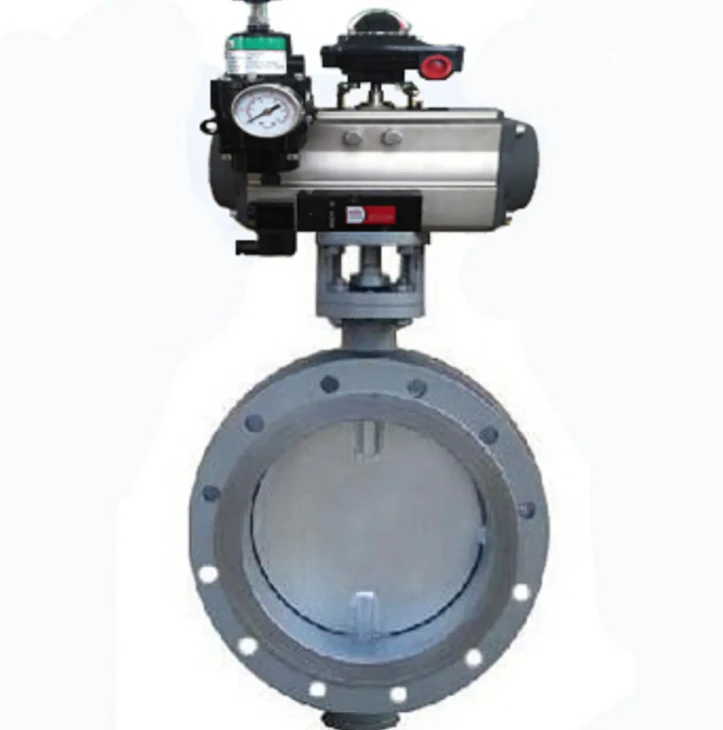

Ako dodávateľ motýľového ventilu ponúkame širokú škálu ventilov motýľov s rôznymi metódami tesnenia, ktoré uspokoja rôzne potreby našich zákazníkov. NášTrojitý excentrický motýľový ventilje navrhnutý tak, aby poskytoval bublinkový uzatváranie s minimálnym krútiacim momentom, vďaka čomu je ideálny pre vysokotlakové a vysokoteplotné aplikácie. NášNový príchod pneumatický z nehrdzavejúceho oceľového ventiluMá odolné sedadlo pre vynikajúci tesniaci výkon a odolnosť proti korózii, vďaka čomu je vhodný pre rôzne aplikácie. A nášNový kovový gombík NE Way Skontrolujte pneumatický guľový ventil NE WayPonúka spoľahlivé a nákladovo efektívne riešenie pre kontrolu tekutín v rôznych odvetviach.
Ak hľadáte pre svoju žiadosť vysoko kvalitný motýľový ventil, neváhajte nás kontaktovať. Náš tím odborníkov vám rád pomôže pri výbere správneho ventilu pre vaše potreby a poskytne vám konkurenčnú ponuku. Tešíme sa na spoluprácu s vami!
Odkazy
- „Ventily motýľov: výber, inštalácia a údržba,“ časopis Valve Magazine
- „Technológia tesnenia pre motýľové ventily,“ World Valve World
- „Výhody a nevýhody rôznych metód tesnenia v motýľových ventiloch,“ združenie výrobcu Valve
