Hej! Ako dodávateľ ventilov WCB Butterfly sa často pýtam na požiadavky na inštaláciu týchto ventilov v potrubí. Takže som si myslel, že sa podelím o niekoľko poznatkov, ktoré vám pomôžu.
Po prvé, povedzme si o tom, čo je ventil Butterfly WCB. Je to typ štvrťročného ventilu, ktorý používa disk na reguláciu toku tekutiny v potrubí. Časť WCB sa vzťahuje na materiál tela ventilu, ktorý je typom uhlíkovej ocele, ktorá je známa svojou pevnosťou a trvanlivosťou.
Príprava potrubia
Pred inštaláciou ventilu Butterfly WCB musí byť potrubie správne pripravený. Potrubie by malo byť čisté a bez akýchkoľvek zvyškov, hrdze alebo nečistôt. Akékoľvek cudzie častice v potrubí môžu poškodiť disk ventilu alebo tesniaci povrch, čo vedie k únikom alebo nesprávnej prevádzke. Na vyčistenie vnútornej strany potrubia môžete použiť čistiaci prostriedok na potrubie alebo výbuch vzduchu s vysokým tlakom.
Potrubie je potrebné tiež znížiť na správnu dĺžku. Uistite sa, že konce potrubia sú štvorcové a hladké. Ak konce nie sú štvorcové, môže spôsobiť nesprávne zarovnanie počas inštalácie ventilu, čo ovplyvní výkon ventilu. Na rezanie potrubia môžete použiť rezačku potrubia alebo pílu a potom pomocou súboru na vyhladenie hrán.
Kontrola ventilu
Akonáhle je potrubie pripravené, je čas skontrolovať ventil Butterfly WCB. Skontrolujte, či je ventil na viditeľné poškodenie, ako sú praskliny, priehlbiny alebo škrabance na tele ventilu alebo na disku. Uistite sa, že stonka ventilu sa hladko otáča bez akejkoľvek väzby. Ak si všimnete akékoľvek problémy, okamžite kontaktujte výrobcu alebo dodávateľa.
Mali by ste tiež skontrolovať tesniace povrchy ventilu. Tesnenia sú rozhodujúce pre zabránenie únikom. Vyhľadajte akékoľvek známky opotrebenia alebo poškodenia tesnení. Ak sú tesnenia poškodené, je potrebné ich pred inštaláciou vymeniť.
Inštalačné miesto
Výber správneho umiestnenia inštalácie je dôležité. Ventil by mal byť nainštalovaný na mieste, kde je ľahký prístup k údržbe a prevádzke. Vyhnite sa inštalácii ventilu v oblastiach, ktoré sú náchylné na záplavy alebo kde bude vystavené extrémnym teplotám alebo korozívnym látkam.
Ventil by mal byť tiež nainštalovaný v priamej časti potrubia. To zaisťuje správne rozdelenie toku a znižuje riziko turbulencie, ktoré môžu ovplyvniť výkonnosť ventilu. Dobrým pravidlom je mať najmenej 5 - 10 priemerov potrubia rovného potrubia proti prúdu a 2 - 3 priemery rúrky po prúde od ventilu.
Pripevniť ventil
Pri montáži ventilu Butterfly WCB sa uistite, že je správne zarovnaný s potrubím. Ak je to potrebné, použite nástroje na zarovnanie na zabezpečenie vycentrovania ventilu. Môžete použiť skrutky a tesnenia na pripojenie ventilu k plynovodu. Skrutky by sa mali rovnomerne utiahnuť, aby sa predišlo nerovnomernému namáhaniu tela ventilu, čo môže spôsobiť úniky.
Pri utiahnutí skrutiek je dôležité použiť správny krútiaci moment. Nadmerné utiahnutie skrutiek môže poškodiť ventil alebo tesnenia, zatiaľ čo pod - utiahnutie môže viesť k úniku. Pozrite si pokyny výrobcu pre odporúčané hodnoty krútiaceho momentu.
Inštalácia ovládača (ak je to možné)

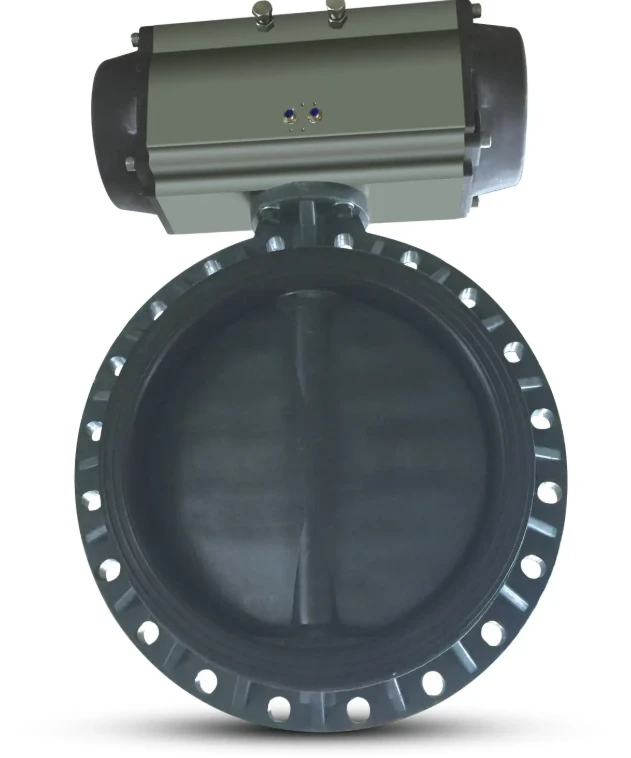

Ak váš motýľový ventil WCB prichádza s ovládačom, napríkladOvládanie ovládača pneumatického PVC motýľa ventilu, správna inštalácia ovládača je rozhodujúca. Ovládač by mal byť bezpečne namontovaný na stonke ventilu. Uistite sa, že ovládač je správne zapojený alebo potrubený (v závislosti od toho, či ide o elektrický alebo pneumatický ovládač) a že všetky spojenia sú pevné.
Otestujte ovládač, aby ste sa uistili, že funguje hladko a aby sa mohol úplne otvoriť a zavrieť ventil. Ak je to potrebné, upravte nastavenia ovládača na dosiahnutie požadovanej prevádzky ventilu.
Tlakové testovanie
Po inštalácii ventilu je dôležité vykonať tlakový test. Pomáha to skontrolovať akékoľvek úniky a zabezpečiť, aby ventil správne fungoval. Na monitorovanie tlaku v potrubí môžete použiť tlakomer.
Začnite pomalým zvýšením tlaku v potrubí. Dávajte pozor na ventil a spojenia pre akékoľvek príznaky únikov. Ak si všimnete nejaké úniky, okamžite vypnite tlak a utiahnite skrutky alebo podľa potreby vymeňte tesnenia.
Kompatibilita s inými komponentmi
Ventil Butterfly WCB by mal byť kompatibilný s inými komponentmi v potrubnom systéme. Napríklad, ak používate aReliéfový ovládač guľový gombík pneumatický motýľový ventil s podšívkou ptfe tesnenie, uistite sa, že je kompatibilný s typom tekutiny, tlakom a teplotou v potrubí.
Zvážte tiež charakteristiky toku ventilu. Ventil by mal byť schopný zvládnuť prietok a tlak tekutiny v potrubí bez toho, aby spôsobil nadmerné poklesy tlaku alebo obmedzenia toku.
Mäkké úvahy
Ak používate aMäkký ventil motýľa, existujú niektoré ďalšie úvahy. Mäkké ventily tesnenia sú citlivejšie na teplotu a chemickú expozíciu. Uistite sa, že materiál z mäkkého tesnenia je kompatibilný s tekutinou v potrubí.
Pri inštalácii mäkkých - tesniacich ventilov buďte opatrní. Vyhnite sa nadmernému utiahnutiu skrutiek, pretože to môže poškodiť mäkké tesnenie a spôsobiť úniky.
Prístup k údržbe
Nakoniec sa uistite, že okolo ventilu je dostatok miesta na údržbu. Budete musieť mať prístup k ventilu pre rutinné inšpekcie, čistenie a výmenu dielov. Naplánujte si dopredu a uistite sa, že neexistujú žiadne prekážky, ktoré by zabránili ľahkému prístupu k ventilu.
Záverom možno povedať, že inštalácia ventilu Butterfly WCB do potrubia vyžaduje starostlivú prípravu, správne inštalačné techniky a dôkladné testovanie. Dodržiavaním týchto požiadaviek na inštaláciu môžete zabezpečiť, aby váš ventil pracoval hladko a efektívne po dlhú dobu.
Ak ste na trhu ventilov Butterfly WCB alebo máte akékoľvek otázky týkajúce sa ich inštalácie, neváhajte sa osloviť. Sme tu, aby sme vám pomohli so všetkými vašimi potrebami ventilu a môžeme vám pomôcť pri výbere správneho ventilu pre vašu konkrétnu aplikáciu. Či už potrebujete jednoduchý ventil pre malý projekt v rozsahu alebo komplexný systém ventilu pre priemyselnú aplikáciu, dostali sme vás. Poďme sa porozprávať a diskutovať o tom, ako môžeme splniť vaše požiadavky!
