Hej! Ako dodávateľ sanitárnych guľôčok mám veľa skúseností, pokiaľ ide o zabezpečenie toho, aby tieto ventily vykonávali vrchol - zárez. V tomto blogu vás prevediem, ako otestovať výkon sanitárneho guľového ventilu.
1. Vizuálna kontrola
Predtým, ako dokonca začneme skutočné testovanie výkonu, je nevyhnutná dobrá stará vizuálna kontrola. Pozrite sa bližšie na ventil. Skontrolujte akékoľvek zjavné príznaky poškodenia, ako sú trhliny, priehlbiny alebo škrabance na tele, gule a stonku ventilu. Poškodený ventil môže ohroziť svoj výkon hneď od netopiera. Preskúmajte aj tesnenia a tesnenia. Mali by byť v dobrom stave, bez akýchkoľvek známok opotrebenia, starnutia alebo deformácie. Ak zistíte akékoľvek problémy počas tejto vizuálnej kontroly, je to červená vlajka a možno budete chcieť zvážiť výmenu ventilu alebo chybných častí.
2. Testovanie tlaku
Jedným z najdôležitejších aspektov testovania sanitárneho guľového ventilu je testovanie tlaku. To nám pomáha určiť, ako dobre ventil zvládne rôzne úrovne tlaku bez úniku.
Testovanie hydrostatického tlaku
Na testovanie hydrostatického tlaku používame vodu ako testovacie médium. Najskôr zatvorte ventil a pripojte ho k testovacej súpravy na tlak. Naplňte ventil a pripojené potrubia vodou a uistite sa, že krvácajú akýkoľvek vzduch. Potom postupne zvyšujte tlak na testovací tlak. Tento testovací tlak sa zvyčajne určuje podľa priemyselných štandardov alebo špecifikácií ventilu.
Pre väčšinu sanitárnych guľôčkových ventilov je testovací tlak približne 1,5 -násobok maximálneho pracovného tlaku. Udržujte tlak stabilný na konkrétne obdobie, zvyčajne 5 - 10 minút. Počas tejto doby opatrne skontrolujte ventil, či neobsahuje akékoľvek známky úniku. Skontrolujte všetky spojy, tesnenia a samotné telo ventilu. Ak vidíte kvapkanie alebo presakovanie vody, znamená to, že je problém s tesniacim výkonom ventilu.
Pneumatické tlakové testovanie
Testovanie pneumatického tlaku používa vzduch alebo inertný plyn ako dusík. Tento proces je podobný hydrostatickým testovaním, ale existuje niekoľko rozdielov. Pretože plyny sú viac stlačiteľné ako kvapaliny, vytváranie tlaku - UP a uvoľnenie je potrebné vykonať opatrnejšie. Pretože úniky plynu môžu byť vizuálne ťažšie, často používame roztok mydlovej vody na kontrolu únikov.
Aplikujte mydlovú vodu na všetky potenciálne úniky na ventile. Ak dôjde k úniku, únikový plyn bude tvoriť bubliny v mydlovej vode. Rovnako ako pri hydrostatickom testovaní, udržiavajte testovací tlak na stanovený čas a pozorne sledujte ventil.
3. Testovanie toku
Testovanie toku je ďalšou kľúčovou súčasťou hodnotenia výkonu sanitárneho guľového ventilu. Pomáha nám pochopiť, ako dobre môže ventil kontrolovať tok tekutiny cez ňu.
Otvorené - Testovanie toku
Pri testovaní otvoreného - prietoku úplne otvorte ventil a nechajte tekutinu (buď voda alebo reprezentatívna procesná tekutina) pretekať cez ňu pri známom prietoku. Zmerajte pokles tlaku cez ventil pomocou tlakových meradiel nainštalovaných proti prúdu a po prúde od ventilu. Pokles tlaku označuje odpor, ktorý ventil ponúka toku.
Nízky tlakový pokles znamená, že ventil má dobré charakteristiky prietoku, čo umožňuje ľahko prechádzať tekutinou. Vysoké poklesy tlaku môžu viesť k zvýšenej spotrebe energie a zníženej účinnosti systému. Porovnajte nameraný pokles tlaku so špecifikovaným tlakom ventilu - krivka kvapky. Ak je nameraná hodnota výrazne vyššia ako špecifikovaná hodnota, mohlo by to znamenať, že je problém s vnútorným dizajnom alebo blokádami ventilu vo vnútri ventilu.
Testovanie prietoku - kontrolné testovanie
Testovanie prietoku - Riadenie sa používa na kontrolu, ako dobre môže ventil regulovať prietok. Postupne upravte ventil z úplne otvoreného na úplne uzavreté a zmerajte zodpovedajúce prietoky v rôznych pozíciách ventilu. To nám pomáha vytvoriť krivku toku - reguláciu ventilu.
Uskutočnenie sanitárneho guľového ventilu by malo byť schopné poskytnúť hladké a presné riadenie toku. Ak sa prietok zmení nepravidelne alebo ak ventil nezatvorí tok úplne pri úplnom zatvorení, je tu problém s jeho výkonom toku - riadenia.
4. Testovanie krútiaceho momentu
Testovanie krútiaceho momentu je všetko o tom, koľko sily sa vyžaduje na otvorenie a zatvorenie ventilu. Je to dôležité, pretože ovplyvňuje ľahkú prevádzku a dlhodobú trvanlivosť ventilu.
Použite krútiaci moment na meranie krútiaceho momentu potrebného na otvorenie a zatvorenie ventilu. Hodnoty krútiaceho momentu by mali byť v rozsahu určenom výrobcom ventilu. Ak je krútiaci moment príliš vysoký, mohlo by to znamenať, že vo ventile je trenie, pravdepodobne v dôsledku nesprávneho vyrovnania, poškodených častí alebo nesprávneho mazania. Na druhej strane, ak je krútiaci moment príliš nízky, môže to naznačovať voľný alebo opotrebovaný vnútorný mechanizmus.
5. Testovanie úniku sedadla
Testovanie úniku sedadla je zamerané na schopnosť ventilu utesniť pri jeho zatvorení. Existujú rôzne metódy na testovanie úniku sedadiel, ale jedným z bežných spôsobov je použitie indikátorového plynu, ako je napríklad hélium.
Najskôr zatvorte ventil a vytvorte utesnenú komoru okolo sedadla ventilu. Vložte indikátorový plyn na jednu stranu ventilu. Potom pomocou zariadenia na detekciu plynu zmerajte množstvo plynu, ktoré unikne sedadlom na druhú stranu.
Prípustná miera úniku sedadla je zvyčajne určená podľa priemyselných štandardov. Ak nameraná rýchlosť úniku tento limit prekročí, výkon tesnenia sedadla ventilu nie je na par.
6. Testovanie cyklu
Testovanie cyklu zahŕňa viackrát otváranie a zatváranie ventilu, aby sa simulovalo skutočné využitie sveta. To nám pomáha skontrolovať trvanlivosť a spoľahlivosť ventilu v priebehu času.
Nastavte automatizovanú testovaciu súpravu na otvorenie a zatvorenie ventilu pri špecifickej frekvencii. Počet cyklov sa môže líšiť v závislosti od zamýšľanej aplikácie ventilu, ale zvyčajne je v tisícoch. Počas testovania cyklu sledujte výkonnosť ventilu vrátane požiadaviek na krútiaci moment, charakteristík prietoku a úniku sedadiel.
Ak ventil začne vykazovať známky opotrebenia, ako je zvýšený krútiaci moment, znížený prietok alebo zvýšený únik sedadla, keď sa počet cyklov zvyšuje, nemusí byť vhodný na dlhodobé použitie.
Náš sortiment produktov

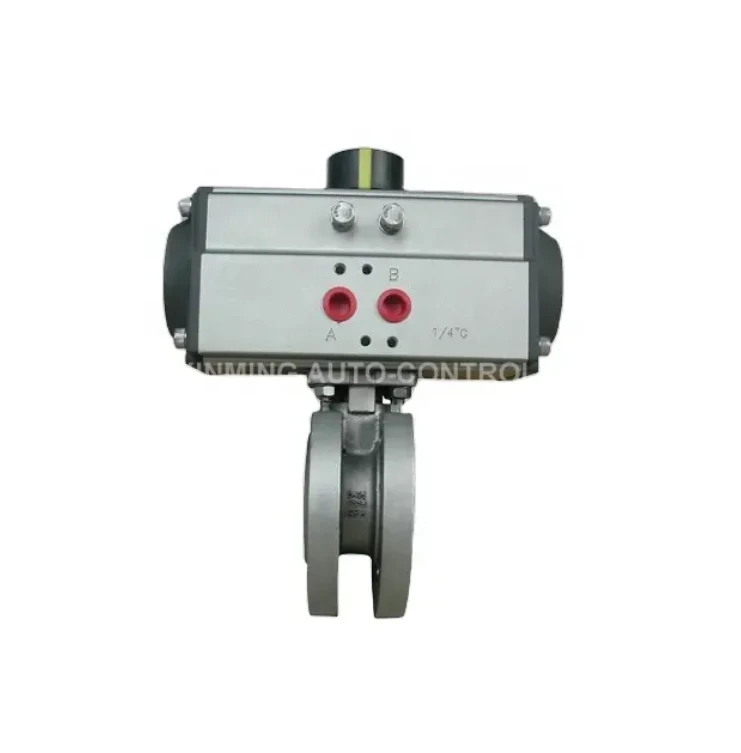

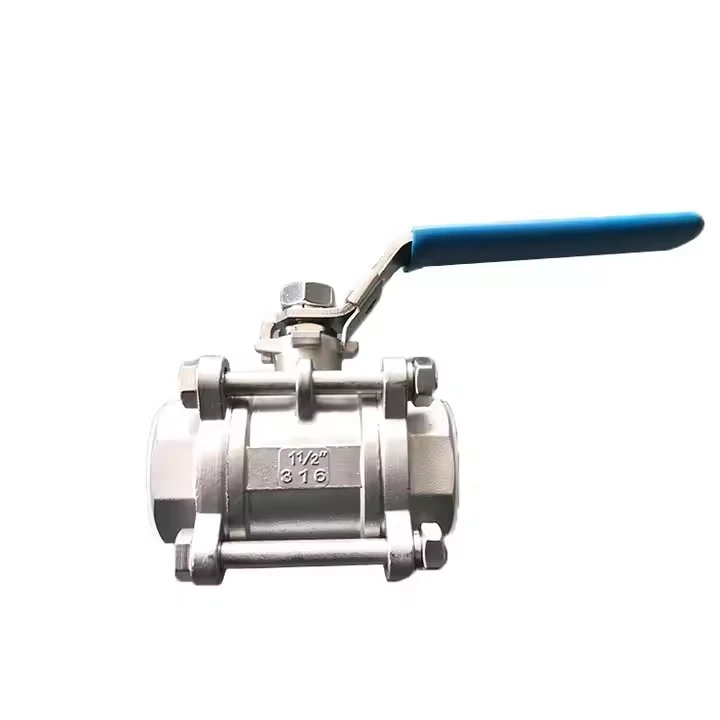

Ponúkame širokú škálu sanitárnych guľôčok, ktoré vyhovujú rôznym potrebám zákazníkov. Napríklad mámePneumatický ovládací oblátk, ktorý je známy svojím kompaktným dizajnom a vynikajúcim výkonom. NášPneumatický guľový ventil mosadzný guľový ventil vysokokvalitný guľový ventilje vyrobený z vysokej kvality mosadze, ktorá poskytuje dobrý odolnosť proti korózii. A ak potrebujete ventil s rotáciou 180 stupňov, náš180 stupňov pneumatického ovládača 3 Way Ball Ventilje skvelá voľba.
Ak ste na trhu s hygienickými guľovými ventilmi a chcete zabezpečiť, aby ste získali vysoko výkonný produkt, neváhajte sa osloviť. Môžeme poskytnúť podrobné informácie o produkte a pomôcť vám s procesom testovania, aby sme sa uistili, že ventil spĺňa vaše konkrétne požiadavky. Kontaktujte nás kvôli obstarávaniu a začnime skvelý obchodný vzťah!
Odkazy
- ASME B16.34 - Ventily - prírubové, závitové a zváracie koniec
- API 598 - Kontrola a testovanie ventilu
- ISO 5208 - Priemyselné ventily - tlakové testovanie ventilov
