Inštalácia škrtiaceho ventilu WCB do potrubia s vysokorýchlostným prietokom si vyžaduje starostlivé plánovanie a precíznu realizáciu. Ako dodávateľ motýľového ventilu WCB som bol na vlastnej koži svedkom dôležitosti správnej inštalácie pri zabezpečení dlhodobého výkonu ventilu a celkovej bezpečnosti potrubného systému. V tomto blogu sa podelím o podrobné kroky a úvahy pre tento proces inštalácie.
Predmontážna príprava
Pred začatím inštalácie je dôležité vykonať komplexnú kontrolu škrtiaceho ventilu WCB a potrubia. Najprv skontrolujte, či ventil počas prepravy nie je viditeľne poškodený, ako sú škrabance, preliačiny alebo praskliny na tele ventilu, kotúči alebo drieku. Uistite sa, že všetky komponenty ventilu, vrátane tesnení, skrutiek a matíc, sú v dobrom stave.
Ďalej skontrolujte potrubie. Zmerajte vnútorný priemer potrubia, aby ste sa uistili, že zodpovedá veľkosti ventilu. Potrubie by malo byť čisté a bez nečistôt, hrdze alebo akýchkoľvek iných nečistôt, ktoré by mohli ovplyvniť tesniaci výkon ventilu. Na dôkladné čistenie potrubia použite vhodné čistiace nástroje, ako sú kefy a stlačený vzduch.
Výber správneho miesta
Voľba správneho umiestnenia pre škrtiaci ventil WCB vo vysokorýchlostnom prietokovom potrubí je zásadná. Ventil by mal byť inštalovaný v priamom úseku potrubia, ďaleko od kolien, T-kusov alebo iných prvkov rušiacich prúdenie. Odporúča sa rovný úsek s minimálne 5-10-násobkom priemeru potrubia pred ventilom a 2-3-násobkom priemeru potrubia za ventilom. To umožňuje, aby bol prietok stabilný pred a po prechode ventilom, čím sa znižuje riziko kavitácie a nadmerného opotrebovania.
Zvážte aj prístupnosť ventilu pre údržbu a prevádzku. Ventil by mal byť inštalovaný na mieste, kde je ľahko dostupný na kontrolu, opravu a výmenu. Vyhnite sa inštalácii ventilu v oblastiach s obmedzeným priestorom alebo tam, kde môže byť zablokovaný iným zariadením.
Montáž ventilu
Keď je miesto určené, je čas namontovať motýľový ventil WCB. Najprv umiestnite tesnenia na obe strany ventilu. Uistite sa, že tesnenia sú vycentrované a správne zarovnané s ventilom a prírubami potrubia. Tesnenia by mali byť vyrobené z materiálu kompatibilného s kvapalinou v potrubí a prevádzkovými podmienkami.
Potom zarovnajte ventil s prírubami potrubia. Použite nástroj na vyrovnanie prírub, aby ste sa uistili, že otvory pre skrutky vo ventile a príruby potrubia sú dokonale zarovnané. Vložte skrutky cez otvory a rukou - rovnomerne utiahnite matice. V tejto fáze matice úplne nedoťahujte, pretože to môže spôsobiť nesúosovosť.
Uťahovanie skrutiek
Správne utiahnutie skrutiek je rozhodujúce pre inštaláciu bez úniku. Pomocou momentového kľúča dotiahnite skrutky na odporúčanú hodnotu uťahovacieho momentu špecifikovanú výrobcom ventilu. Skrutky uťahujte krížovo, aby ste zabezpečili rovnomerné rozloženie upínacej sily. Prílišné dotiahnutie skrutiek môže poškodiť tesnenia a príruby ventilu, zatiaľ čo nedostatočné dotiahnutie môže viesť k netesnostiam.
Po utiahnutí skrutiek na počiatočnú hodnotu krútiaceho momentu znova skontrolujte zarovnanie ventilu a potrubia. V prípade potreby vykonajte menšie úpravy a potom skrutky znova dotiahnite na konečnú hodnotu uťahovacieho momentu. Tento proces pomáha zaistiť správne utesnenie a zabrániť akýmkoľvek potenciálnym únikom.
Testovanie ventilu
Po dokončení inštalácie je potrebné otestovať WCB Butterfly Valve. Najprv vykonajte vizuálnu kontrolu, aby ste skontrolovali akékoľvek zjavné známky nesprávneho nastavenia alebo poškodenia. Potom vykonajte tlakovú skúšku na overenie integrity inštalácie.
Zatvorte ventil a postupne zvyšujte tlak v potrubí na prevádzkový tlak. Skontrolujte prípadné netesnosti okolo prírub ventilu, tesnení alebo telesa ventilu. Ak zistíte akékoľvek netesnosti, okamžite vypnite systém, uvoľnite tlak a znova skontrolujte inštaláciu. Vykonajte potrebné úpravy, ako je dotiahnutie skrutiek alebo výmena tesnení, a potom zopakujte tlakovú skúšku.
Špeciálne požiadavky na vysokorýchlostný tok
Vo vysokorýchlostnom prietokovom potrubí je potrebné vziať do úvahy ďalšie úvahy. Vysokorýchlostné prúdenie môže spôsobiť kavitáciu, čo je tvorba a kolaps bublín pary v kvapaline. Kavitácia môže poškodiť kotúč ventilu, sedlo a ďalšie komponenty, čo vedie k zníženiu výkonu ventilu a kratšej životnosti.
Aby ste predišli kavitácii, zvážte použitie ventilu s vhodnou konštrukciou, ako je napríklad vysokovýkonný škrtiaci ventil. Tieto ventily sú navrhnuté tak, aby zvládli vysokorýchlostný prietok a znížili riziko kavitácie. Okrem toho môžete pred ventil inštalovať zariadenia na reguláciu prietoku na zníženie rýchlosti prúdenia a stabilizáciu prietoku.
Údržba a monitorovanie
Pravidelná údržba a monitorovanie sú nevyhnutné pre dlhodobý výkon motýľového ventilu WCB vo vysokorýchlostnom prietokovom potrubí. Vytvorte plán údržby na pravidelnú kontrolu ventilu. Skontrolujte stav tesnení, skrutiek a kotúča a sedla ventilu, či nie sú opotrebované alebo poškodené. Včas vymeňte opotrebované komponenty.
Sledujte prevádzkové parametre ventilu, ako je tlak, teplota a prietok. Akékoľvek významné zmeny týchto parametrov môžu naznačovať problém s ventilom alebo potrubným systémom. Na zhromažďovanie a analýzu údajov použite monitorovací systém a na základe výsledkov podniknite príslušné kroky.
Súvisiace produkty

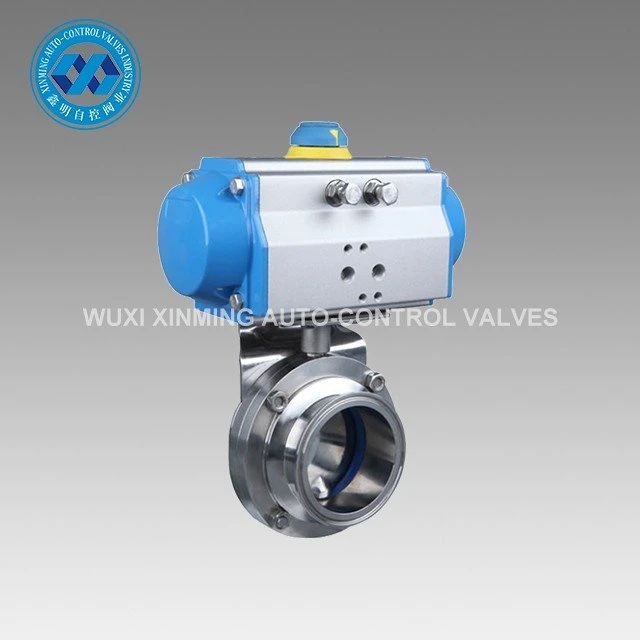

Ako dodávateľ WCB škrtiacich klapiek ponúkame aj široký sortiment ďalších vysoko kvalitných škrtiacich klapiek. Napríklad nášNový príchod pneumatický škrtiaci ventil z nehrdzavejúcej oceleje určený pre rôzne priemyselné aplikácie, poskytuje spoľahlivý výkon a jednoduchú obsluhu. nášHygienický škrtiaci ventilje vhodný pre potravinársky, nápojový a farmaceutický priemysel, spĺňa prísne hygienické normy. A nášPneumatický pohon Tri - excentrický škrtiaci ventilje ideálny pre vysokotlakové a vysokoteplotné aplikácie.
