Inštalácia škrtiacej klapky do vertikálneho potrubia je úloha, ktorá si vyžaduje starostlivé plánovanie a realizáciu. Ako dôveryhodný dodávateľ motýľových ventilov chápeme, že je dôležité poskytnúť vám komplexné poradenstvo v tomto procese. V tomto blogu vás prevedieme krokmi inštalácie škrtiacej klapky do vertikálneho potrubia, čím sa zabezpečí úspešná a efektívna inštalácia.
1. Predmontážna príprava
Hodnotenie potrubia
Pred inštaláciou škrtiacej klapky je nevyhnutné dôkladne posúdiť zvislé potrubie. Skontrolujte priemer potrubia, materiál a prevádzkové podmienky, ktorým bude vystavené, ako je tlak, teplota a typ tekutiny, ktorá ním preteká. Ventil, ktorý si vyberiete, by mal byť kompatibilný s týmito faktormi. Napríklad, ak máte čo do činenia s potrubím, ktoré vedie korozívne kvapaliny, je vhodný ventil vyrobený z materiálov odolných voči korózii, ako je nehrdzavejúca oceľ.
Výber ventilu

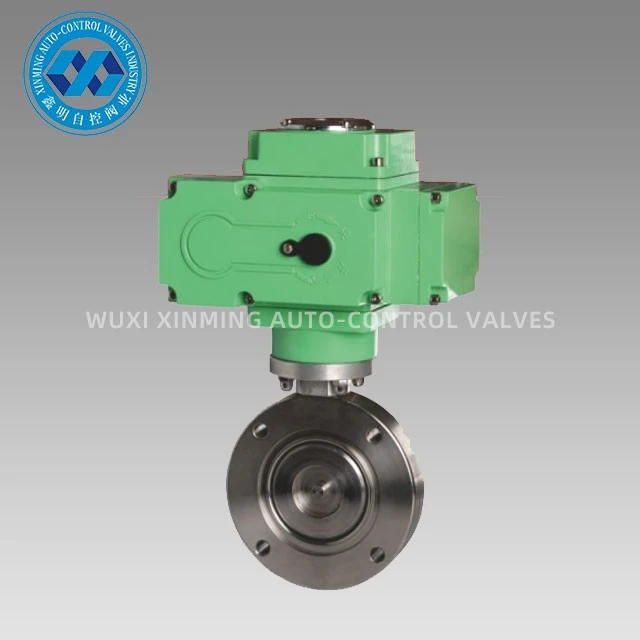

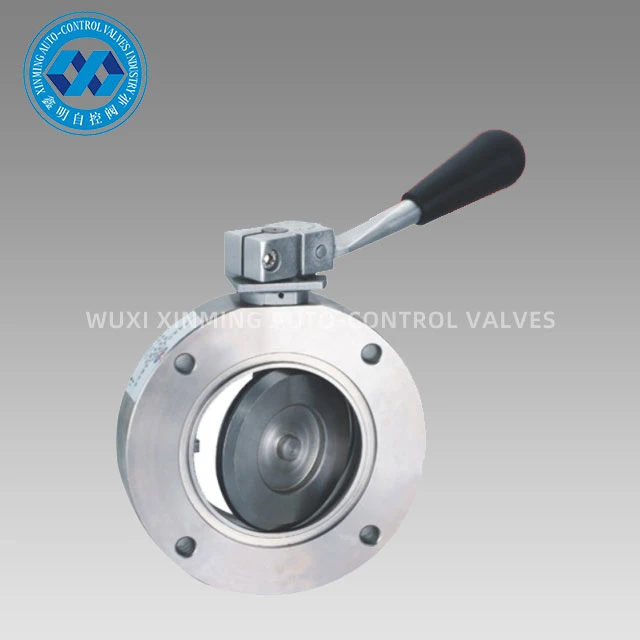

Ako dodávateľ motýľových ventilov ponúkame širokú škálu ventilov, ktoré spĺňajú rôzne potreby. Môžete zvážiť našeVlastný jednočinný a dvojčinný prírubový škrtiaci ventil, ktorý poskytuje flexibilitu v prevádzke. Ak vaša aplikácia zahŕňa vákuové prostredie, našeVákuový škrtiaci ventilby bola ideálna voľba. Pre priemyselné odvetvia s vysokými hygienickými požiadavkami, ako sú potraviny a nápoje alebo farmaceutický priemysel, sú našeHygienický škrtiaci ventilje navrhnutý tak, aby spĺňal prísne normy.
Zhromažďovanie nástrojov a materiálov
Zhromaždite všetky potrebné nástroje a materiály na inštaláciu. Budete potrebovať súpravu kľúčov alebo nástrčných kľúčov na utiahnutie skrutiek, meraciu pásku na zabezpečenie správneho zarovnania, tesnenia pre nepriepustné tesnenie a bezpečnostné vybavenie, ako sú rukavice a ochranné okuliare.
2. Kontrola ventilov
Vizuálna kontrola
Skontrolujte, či škrtiaca klapka nie je viditeľne poškodená, ako sú praskliny, preliačiny alebo škrabance. Skontrolujte kotúč, stopku a tesnenia, aby ste sa uistili, že sú v dobrom stave. Akékoľvek poškodenie týchto komponentov môže ovplyvniť výkon ventilu a viesť k netesnostiam alebo poruche.
Funkčný test
Pred inštaláciou vykonajte na ventile funkčný test. Otáčajte rukoväťou ventilu alebo ovládačom v celom rozsahu pohybu, aby ste zabezpečili hladký chod. Disk by sa mal voľne otvárať a zatvárať bez akéhokoľvek viazania.
3. Príprava potrubia
Čistenie potrubia
Dôkladne vyčistite vertikálne potrubie, aby ste odstránili všetky nečistoty, špinu alebo hrdzu. To zaisťuje čistý a rovný povrch inštalácie ventilu a zabraňuje vniknutiu cudzích predmetov do ventilu a jeho poškodeniu. Na tento účel môžete použiť čistič potrubia alebo drôtenú kefu.
Označenie miesta inštalácie
Označte presné miesto na potrubí, kde bude inštalovaná klapka. Odmerajte dĺžku ventilu a označte zodpovedajúce polohy na potrubí. Uistite sa, že na oboch stranách ventilu je dostatok miesta pre ľahký prístup počas údržby.
Rezanie potrubia (ak je to potrebné)
Ak je potrebné prerezať potrubie, aby sa do neho zmestil ventil, použite vhodnú rezačku rúrok. Urobte čistý a rovný rez, aby ste zaistili správne zarovnanie s ventilom. Po rezaní odhrotujte okraje potrubia, aby ste predišli poškodeniu tesnení.
4. Inštalácia ventilu
Umiestnenie tesnení
Umiestnite tesnenia na obe strany prírub ventilov. Tesnenia by mali mať správnu veľkosť a materiál, aby sa zabezpečilo tesné utesnenie. Uistite sa, že tesnenia sú vycentrované a bez akýchkoľvek záhybov alebo záhybov.
Zarovnanie ventilu
Opatrne zarovnajte ventil s označenými polohami na potrubí. Pomocou meracej pásky skontrolujte, či je ventil vycentrovaný a kolmý na potrubie. Nesprávne nastavenie môže spôsobiť namáhanie ventilu a potrubia, čo vedie k netesnostiam a predčasnému zlyhaniu.
Zaskrutkovanie ventilu
Vložte skrutky cez príruby ventilu a príruby potrubia. Na rovnomerné utiahnutie skrutiek použite kľúč alebo sadu nástrčných kľúčov. Utiahnite skrutky krížovo, aby ste zabezpečili rovnomerný tlak na tesnenia. Skrutky príliš neuťahujte, pretože to môže poškodiť tesnenia alebo príruby ventilu.
5. Kontroly po inštalácii
Test netesnosti
Po inštalácii vykonajte skúšku tesnosti. Zatvorte ventil a aplikujte tlak na potrubie. Skontrolujte prípadné netesnosti okolo prírub ventilov. Ak zistíte netesnosti, mierne povoľte skrutky, nastavte tesnenia a skrutky znova dotiahnite.
Funkčný test
Ešte raz vykonajte funkčný test ventilu. Niekoľkokrát otvorte a zatvorte ventil, aby ste zabezpečili hladký chod. Skontrolujte, či sa rukoväť ventilu alebo ovládač voľne pohybujú a či sa kotúč úplne otvára a zatvára.
Kontrola systému
Skontrolujte celý potrubný systém, aby ste sa uistili, že funguje správne. Monitorujte tlak, prietok a teplotu, aby ste sa uistili, že sú v normálnom prevádzkovom rozsahu.
6. Úvahy o údržbe
Pravidelná údržba je kľúčová pre zabezpečenie dlhodobého výkonu škrtiacej klapky vo vertikálnom potrubí. Pravidelne kontrolujte ventil, či nevykazuje známky opotrebovania, korózie alebo netesností. Namažte driek ventilu a pohyblivé časti podľa odporúčania výrobcu. Vymeňte tesnenia a tesnenia, ak vykazujú známky poškodenia alebo opotrebovania.
Záver
Inštalácia škrtiacej klapky do vertikálneho potrubia si vyžaduje starostlivú pozornosť k detailom. Dodržiavaním vyššie uvedených krokov môžete zabezpečiť úspešnú inštaláciu, ktorá bude poskytovať spoľahlivý výkon. Ako popredný dodávateľ motýľových ventilov sme odhodlaní poskytovať našim zákazníkom vysokokvalitné ventily a komplexnú podporu. Ak máte akékoľvek otázky týkajúce sa výberu ventilu, inštalácie alebo údržby, alebo ak máte záujem o kúpu našich klapiek, neváhajte nás kontaktovať pre ďalšiu diskusiu. Tešíme sa, že budeme slúžiť vašim potrebám a pomôžeme vám dosiahnuť optimálny výkon vašich potrubných systémov.
Referencie
- "Príručka na inštaláciu ventilov" - Všeobecná príručka pre priemyselnú inštaláciu ventilov pre pokyny na inštaláciu
- Inštalačné príručky výrobcu pre konkrétne modely klapiek
