Inštalácia ventilu motýľa do horizontálneho potrubia je úloha, ktorá si vyžaduje starostlivé plánovanie a presnosť. Ako dodávateľ motýľového ventilu som mal tú česť svedčiť z prvej ruky dôležitosť správnej inštalácie pre optimálny výkon týchto ventilov. V tomto blogovom príspevku vás prevediem postupným procesom inštalácie ventilu motýľa do horizontálneho plynovodu, zdieľaním cenných poznatkov a tipov na ceste.
Predinštalčné prípravy
Predtým, ako začnete proces inštalácie, je nevyhnutné zhromaždiť všetky potrebné nástroje a materiály. Tu je zoznam položiek, ktoré zvyčajne potrebujete:

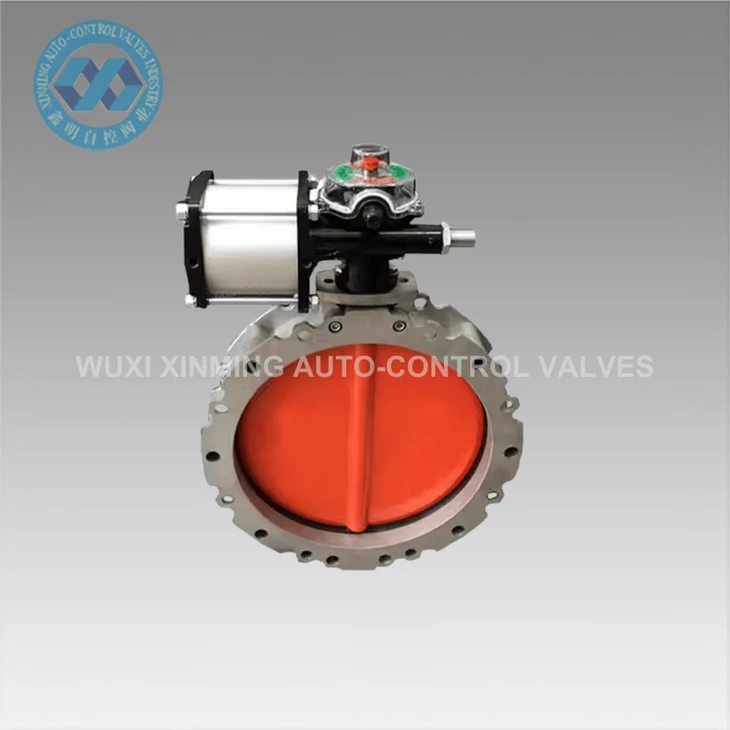

- Butterfly Ventil: Uistite sa, že vybraný ventil je správnou veľkosťou a typom pre váš systém potrubia. Môžete preskúmať našu škálu ventilov motýľov vrátanePneumatický ovládací oblátkový ventil motýľa,Tlmičový motýľový ventilaVysoko kvalitný hliníkový zliatinový ventil pneumatický ventil motýľa odolný voči prachu.
- Tesnenia: Vyberte tesnenia, ktoré sú kompatibilné s ventilom a materiálom potrubia. Pomáhajú vytvárať tesné tesnenie a zabraňujú únikom.
- Skrutky a matice: Vyberte vhodnú veľkosť a stupeň skrutiek a matíc na zabezpečenie ventilu k potrubia.
- Kľúčy a zásuvky: Tieto nástroje budete potrebovať na utiahnutie skrutiek a orechov.
- Ruka a brúska: Ak je to potrebné, použite tieto nástroje na prípravu koncov potrubia na inštaláciu.
- Meranie pásky a úroveň: Tieto nástroje sú nevyhnutné na zabezpečenie správneho zarovnania a umiestnenia ventilu.
Akonáhle budete mať pripravené všetky nástroje a materiály, je čas skontrolovať plynovod a ventil. Skontrolujte potrubie, či nie sú poškodené, zvyšky alebo nesprávne zarovnanie. Uistite sa, že ventil je v dobrom stave a bez akýchkoľvek defektov. Vyčistite konce potrubia a ventilové tváre, aby ste odstránili všetky nečistoty, hrdzu alebo mastnotu.
Príprava potrubia
Správna príprava potrubia je rozhodujúca pre úspešnú inštaláciu ventilu. Postupujte podľa týchto krokov a pripravte plynovod:
- Potrubie: Ak je potrebné potrubie narezať, aby sa prispôsobil ventilu, použite rezačku potrubia, aby ste vytvorili čistý a priamy rez. Uistite sa, že rez je kolmý na os potrubia.
- Skoste končí potrubie: Na skosenie koncov potrubia použite brúsku alebo skosenie. To pomáha vytvárať hladký prechod medzi potrubím a ventilom, čím sa znižuje riziko turbulencie a poklesu tlaku.
- Vyčistite končí potrubie: Na vyčistenie koncov potrubia použite kefu na drôt alebo rozpúšťadlo. Odstráňte všetky nečistoty, hrdzu alebo zvyšky, ktoré by mohli ovplyvniť tesnenie medzi ventilom a potrubím.
- Zmerať a označte potrubie: Použite meraciu pásku na meranie vzdialenosti medzi prírubami potrubia. Označte stredovú čiaru plynovodu na oboch prírubách. Pomôže vám to správne zarovnať ventil.
- Skontrolujte zarovnanie potrubia: Na kontrolu zarovnania potrubia použite úroveň. Uistite sa, že potrubie je priame a úroveň. Ak je to potrebné, upravte podporu potrubia, aby sa zabezpečilo správne zarovnanie.
Inštalácia ventilu
Teraz, keď je potrubie pripravené, je čas nainštalovať motýľový ventil. Postupujte podľa týchto krokov pre úspešnú inštaláciu:
- Umiestniť ventil: Umiestnite ventil medzi prírubami potrubia a zarovnajte stredovú čiaru ventilu so strednou linkou potrubia. Uistite sa, že ventil je správne orientovaný, pričom šípka smeru prietoku na tele ventilu smeruje v smere toku.
- Vložte tesnenia: Umiestnite tesnenia medzi príruby ventilu a prírubami potrubia. Uistite sa, že tesnenia sú vycentrované a zarovnané s otvormi skrutky.
- Vložte skrutky a orechy: Vložte skrutky cez otvory skrutky do prírub ventilu a prírub potrubia. Na utiahnutie orechov použite kľúč alebo zásuvku. Začnite utiahnutím skrutiek v krížovom vzorke a postupne zvyšujte krútiaci moment, až kým nebudú matice útulné.
- Skontrolujte operáciu ventilu: Po nainštalovaní ventilu skontrolujte operáciu ventilu. Niekoľkokrát otvorte a zatvorte ventil, aby ste sa uistili, že sa pohybuje hladko a voľne. Skontrolujte akékoľvek úniky okolo prírub ventilu.
- Vykonať tlakový test: Po inštalácii ventilu a kontrole operácie vykonajte test tlaku, aby ste zaistili integritu inštalácie. Postupujte podľa pokynov výrobcu na vykonanie testu tlaku.
Kontroly po inštalácii
Po inštalácii ventilu a dokončení tlakového testu je dôležité vykonať niektoré kontroly po inštalácii. Tu je niekoľko vecí, ktoré treba skontrolovať:
- Skontrolujte polohu ventilu: Uistite sa, že ventil je v správnej polohe. Ventil by mal byť úplne otvorený alebo úplne zatvorený v závislosti od požiadaviek na systém.
- Skontrolujte operáciu ventilu: Ventil niekoľkokrát prevádzkujte, aby ste sa uistili, že sa pohybuje hladko a voľne. Skontrolujte akékoľvek neobvyklé zvuky alebo vibrácie.
- Skontrolujte úniky: Skontrolujte príruby ventilu a pripájania potrubia pre akékoľvek úniky. Ak zistíte únik, utiahnite skrutky alebo podľa potreby vymeňte tesnenia.
- Skontrolujte podporu potrubia: Uistite sa, že podpery potrubia sú v dobrom stave a správne upravené. Podpery by mali zabrániť nadmernému pohybu alebo vibráciám potrubia.
- Zdokumentovať inštaláciu: Majte záznam o inštalácii ventilu vrátane modelu ventilu, veľkosti, dátumu inštalácie a akýchkoľvek ďalších relevantných informácií. Táto dokumentácia bude užitočná pre budúcu údržbu a riešenie problémov.
Tipy pre úspešnú inštaláciu
Tu je niekoľko ďalších tipov, ako zabezpečiť úspešnú inštaláciu ventilového ventilu:
- Postupujte podľa pokynov výrobcu: Vždy postupujte podľa pokynov výrobcu na inštaláciu ventilu. Pokyny poskytujú konkrétne pokyny a odporúčania pre váš model ventilu.
- Používajte správne nástroje a materiály: Uistite sa, že na inštaláciu používate správne nástroje a materiály. Používanie nesprávnych nástrojov alebo materiálov môže viesť k zlej inštalácii a potenciálnym problémom.
- Venovať sa: Inštalácia je presná úloha, ktorá si vyžaduje trpezlivosť a pozornosť k detailom. Nájdite si čas a zaistite, aby sa každý krok vykonal správne.
- V prípade potreby vyhľadajte odbornú pomoc: Ak si nie ste istí vo svojej schopnosti inštalovať ventil, vyhľadajte odbornú pomoc. Kvalifikovaný technik môže zabezpečiť správnu inštaláciu a vyhnúť sa potenciálnym problémom.
Záver
Inštalácia ventilu motýľa do horizontálneho potrubia je zložitá, ale dosiahnuteľná úloha. Podľa krokov uvedených v tomto blogovom príspevku a pomocou správnych nástrojov a materiálov môžete zabezpečiť úspešnú inštaláciu. Nezabudnite vykonať prípravy pred inštaláciou, prípravu potrubia, inštaláciu ventilu a kontroly po inštalácii. Ak máte akékoľvek otázky alebo potrebujete ďalšiu pomoc, neváhajte nás kontaktovať. Sme tu, aby sme vám pomohli nájsť ten správny motýľový ventil pre vašu aplikáciu a zabezpečiť plynulý proces inštalácie. Či už potrebujete aPneumatický ovládací oblátkový ventil motýľa,Tlmičový motýľový ventilaleboVysoko kvalitný hliníkový zliatinový ventil pneumatický ventil motýľa odolný voči prachu, Náš tím expertov je pripravený vám pomôcť. Kontaktujte nás ešte dnes a prediskutujte svoje požiadavky a začnite proces obstarávania.
Odkazy
- Inštalačné príručky výrobcu ventilov
- Normy a pokyny na inštaláciu potrubia
