Hej! Ako dodávateľ tenkých guľôčkových ventilov som videl z prvej ruky, aké zásadné je správne zarovnanie počas inštalácie. Nesprávny tenký guľový ventil môže viesť k najrôznejším problémom, ako sú úniky, znížená účinnosť prietoku a dokonca predčasné opotrebenie. V tomto blogu sa teda podelím o niekoľko tipov, ako zabezpečiť správne zarovnanie tenkého guľového ventilu počas inštalácie.
Pred - kontroly inštalácie
Predtým, ako začnete proces inštalácie, je dôležité vykonať niekoľko kontrol. Najprv sa uistite, že máte pre túto prácu správny ventil. Skontrolujte špecifikácie ventilu podľa vašich systémových požiadaviek. Nechcete skončiť s ventilom, ktorý je príliš malý alebo príliš veľký na plynovod.
Skontrolujte ventil, či neobsahuje akékoľvek viditeľné poškodenie. Vyhľadajte praskliny, priehlbiny alebo akékoľvek príznaky korózie. Poškodený ventil nebude fungovať správne, aj keď je dokonale zarovnaný. Skontrolujte tiež pákovacie povrchy ventilu a potrubia. Mali by byť čisté a bez trosiek. Akákoľvek nečistota alebo špina môže zabrániť správnému tesneniu a zarovnaniu.
Meranie a označovanie
Presné meranie je kľúčom k správnemu zarovnaniu. Na meranie priemeru plynovodu a ventilu použite spoľahlivý merací nástroj, ako je meranie pásky alebo strmeň. Uistite sa, že sa merania zhodujú. Ak existuje významný rozdiel, možno budete musieť hľadať adaptér alebo iný ventil.
Po potvrdení meraní označte potrubie a ventil. Označte strednú líniu potrubia aj ventilu. To vám pomôže správne ich zarovnať počas inštalácie. Na vytvorenie značiek môžete použiť stálu značku alebo pisára.
Umiestnenie ventilu
Pri umiestnení ventilu je dôležité zvážiť smer toku. Väčšina tenkých guľôčkových ventilov má šípku, ktorá naznačuje smer toku. Uistite sa, že šípka na ventile je zarovnaná so smerom prietoku v potrubí. Nesprávny smer toku môže viesť k zníženému výkonu a dokonca k poškodeniu ventilu.
Starostlivo vložte ventil do potrubia. Pokúste sa čo najviac zarovnať stredové línie ventilu a potrubia. Možno budete musieť použiť zdvíhacie zariadenie, ako je zdvíhací alebo žeriav, pre väčšie ventily. Uistite sa, že ventil je na úrovni a nekláchá sa na jednu stranu.
Používanie nástrojov zarovnania
K dispozícii je niekoľko nástrojov na zarovnanie, ktoré vám môžu pomôcť zabezpečiť správne zarovnanie. Jedným z najbežnejších nástrojov je nástroj na zarovnanie príruby. Ak má tenký guľový ventil príruby, tento nástroj môže byť veľmi užitočný. Pomáha zarovnať otvory skrutky v prírubách ventilu a potrubia. To zaisťuje, že skrutky sa dajú ľahko vložiť a že ventil je správne sediaci.
Ďalším nástrojom je nástroj na vyrovnanie laseru. Tento nástroj používa laserový lúč na poskytnutie presného odkazu na zarovnanie. Môže to byť obzvlášť užitočné pre dlhé potrubia alebo ak je potrebná vysoká presnosť. Použitím nástroja na zarovnanie laseru môžete zabezpečiť, aby bol ventil zarovnaný do veľmi malej tolerancie.
Utiahnutie skrutiek
Akonáhle je ventil v polohe a správne zarovnaný, je čas utiahnuť skrutky. Ale nielen sa zbláznite a všetky ich sprísnite naraz. Musíte sledovať konkrétnu sprísňovaciu sekvenciu. Začnite utiahnutím skrutiek na kríž. To pomáha rovnomerne rozdeliť tlak okolo príruby a zaisťuje správne tesnenie.
Pomocou krútiaceho momentu utiahnite skrutky na odporúčanú hodnotu krútiaceho momentu. Nadmerné utiahnutie skrutiek môže poškodiť ventil alebo potrubie, zatiaľ čo pod - utiahnutie môže viesť k únikom. Správne hodnoty krútiaceho momentu nájdete v inštalačnej príručke ventilu.
Testovanie zarovnania
Po inštalácii ventilu a utiahnutí skrutiek je dôležité otestovať zarovnanie. Môžete vykonať vizuálnu kontrolu, aby ste sa uistili, že ventil vyzerá správne zarovnané. Skontrolujte akékoľvek známky nesprávneho vyrovnania, ako sú medzery medzi prírubami alebo ventil, ktorý sa zdá byť naklonený.
Môžete tiež vykonať tlakový test. Vyvíjajte tlak na systém a skontrolujte akékoľvek úniky. Ak dôjde k únikom, mohlo by to byť príznakom nesprávneho vyrovnania. V takom prípade možno budete musieť uvoľniť skrutky, vyrovnať ventil a potom znova prehodnotiť skrutky.
Bežné problémy a riešenia zosúladenia
Počas inštalácie sa niekedy môžete stretnúť s niektorými spoločnými problémami s vyrovnaním. Jedným z bežných problémov je nesprávne zarovnanie príruby. Môže sa to stať, ak príruby nie sú správne opracované alebo ak potrubie nie je rovné. Na vyriešenie tohto problému môžete použiť podložky na nastavenie zarovnania. Podložky sú tenké kúsky materiálu, ktoré môžu byť umiestnené medzi prírubami, aby sa opravilo zarovnanie.
Ďalším problémom je nesprávne vyrovnanie ventilových stoniek. To môže spôsobiť problémy s prevádzkou ventilu. Ak si všimnete, že stonka ventilu sa nepohybuje hladko alebo že ventil sa ťažko otvára a zatvára, mohlo by to byť spôsobené nesprávnym vyrovnaním STEM. V tomto prípade možno budete musieť demontovať ventil a vyrovnať stonku.
Dôležitosť správneho zarovnania pre rôzne typy tenkých guličkových ventilov

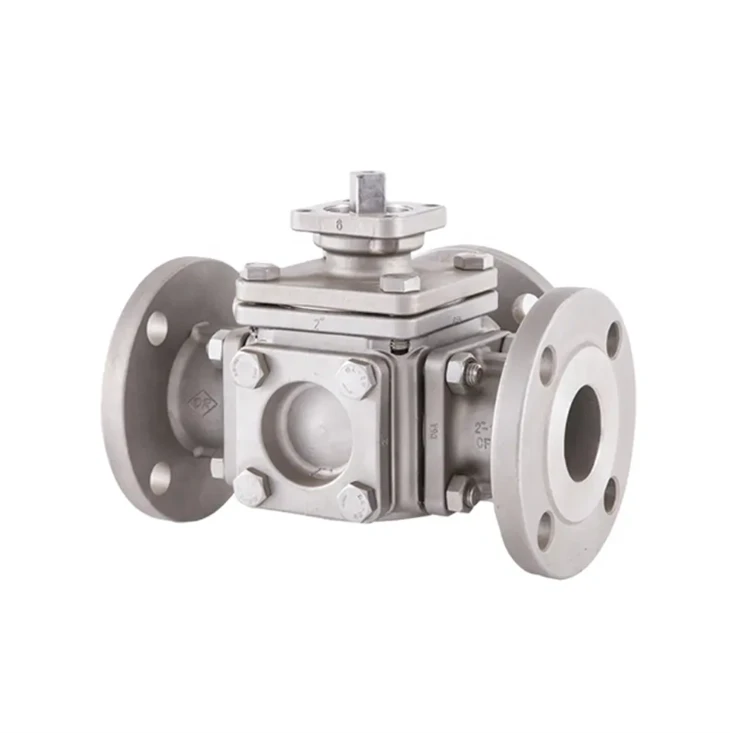

Rôzne typy tenkých guličkových ventilov majú rôzne požiadavky na zarovnanie. Napríklad180 stupňov pneumatického ovládača 3 Way Ball VentilJe potrebné presne zarovnať, aby sa zabezpečila správna prevádzka ovládača. Nesprávne zarovnaný ventil môže spôsobiť poruchu ovládača, čo vedie k problémom s reguláciou toku.
TenDvojitá únia L - v tvare tri - Way Ball ValveVyžaduje tiež starostlivé zarovnanie. Dizajn v tvare L znamená, že ventil musí byť správne umiestnený, aby sa tok usmerňoval podľa plánu. Akékoľvek vyradenie môže narušiť vzor toku a znížiť účinnosť systému.
Vysoko výkonné elektrické guľové ventily pre spoľahlivú prevádzkusú ďalší typ, ktorý si vyžaduje správne zarovnanie. Tieto ventily sa často používajú v kritických aplikáciách, kde je kľúčová spoľahlivosť. Nesprávny elektrický guľový ventil môže viesť k elektrickým problémom a ovplyvniť celkový výkon systému.
Záver
Zabezpečenie správneho zarovnania tenkého guľového ventilu počas inštalácie je nevyhnutné pre jeho optimálny výkon a dlhovekosť. Podľa krokov, ktoré som načrtol v tomto blogu, od kontroly inštalácie až po testovanie zarovnania sa môžete vyhnúť mnohým bežným problémom spojeným s nesprávne zarovnanými ventilmi.
Ak ste na trhu s vysokými kvalitnými tenkými guľovými ventilmi, sme tu, aby sme pomohli. Ponúkame širokú škálu tenkých guličiek, ktoré sú navrhnuté tak, aby vyhovovali vašim špecifickým potrebám. Či už potrebujete jednoduchý Valve Two - Way alebo zložitejší tromi - cesta, máme vás zakryté. Ak máte akékoľvek otázky alebo chcete diskutovať o svojich požiadavkách, neváhajte a oslovte nás. Vždy vám radi pomôžeme nájsť ten správny ventil a zabezpečiť plynulý proces inštalácie.
Odkazy
- Inštalačné príručky ventilu
- Priemyselné štandardy pre inštaláciu ventilov
- Technické príručky na potrubí a zarovnanie ventilu
