Kalibrácia ventilu motýľa je rozhodujúci proces, ktorý zaisťuje optimálny výkon a dlhovekosť. Ako dôveryhodný dodávateľ motýľových ventilov chápeme význam správnej kalibrácie pri udržiavaní účinnosti a spoľahlivosti týchto základných komponentov. V tomto blogovom príspevku vás prevedieme postupným procesom kalibrácie ventilu motýľa, ktorý vám poskytne znalosti a zručnosti na efektívne vykonávanie tejto úlohy.
Pochopenie základov ventilu motýľa
Predtým, ako sa ponoríte do kalibračného procesu, je nevyhnutné mať základné pochopenie toho, ako funguje ventil motýľa. Butterfly ventil je štvrtinový ventil, ktorý používa na reguláciu prietoku tekutiny tok tekutiny cez potrubie. Disk je namontovaný na hriadeľ, ktorý sa otáča 90 stupňov, aby sa ventil otvoril alebo zatvoril. Keď je disk rovnobežný so smerom prietoku, ventil je úplne otvorený, čo umožňuje maximálny tok. Naopak, keď je disk kolmá na smer toku, ventil je úplne uzavretý a blokuje tok.
Prečo je potrebná kalibrácia
Kalibrácia je proces nastavovania ventilu, aby sa zabezpečilo, že funguje presne a dôsledne. V priebehu času sa môžu faktory, ako je opotrebovanie a slza, zmeny teploty a výkyvy tlaku, spôsobiť, že sa motýľový ventil odchýli od jeho zamýšľaných nastavení. To môže mať za následok nepresné riadenie toku, zníženie účinnosti a dokonca aj zlyhania systému. Kalibráciou ventilu pravidelne si môžete zachovať jeho výkon, predĺžiť jeho životnosť a zabrániť nákladným prestojom.
Vyžaduje sa nástroje a vybavenie
Predtým, ako začnete proces kalibrácie, budete musieť zhromaždiť potrebné nástroje a vybavenie. Môže to zahŕňať:
- Krútiaci moment
- Tlakomer
- Prietok
- Kalibračná tabuľka alebo príručka
- Bezpečnostné vybavenie, ako sú rukavice a okuliare
Kalibrácia postupného kroku
Nasledujúce kroky načrtávajú všeobecný proces kalibrácie motýľového ventilu. Je však dôležité poznamenať, že špecifický kalibračný postup sa môže líšiť v závislosti od značky a modelu ventilu. Podrobné informácie nájdete vždy na pokynoch a pokynoch výrobcu.
Krok 1: Príprava
- Izolovať ventil:Predtým, ako začnete pracovať na ventile, nezabudnite ho izolovať od systému zatvorením ventilov proti prúdu a po prúde. Tým sa zabráni tekutine, ktorá počas procesu kalibrácie tečie tekutinou.
- Uvoľnite tlak:Pomocou tlakového obrysu skontrolujte tlak vo ventile a uvoľnite akýkoľvek zvyškový tlak otvorením odtokového ventilu alebo odvetením systému.
- Vyčistite ventil:Odstráňte všetky nečistoty, zvyšky alebo koróziu z ventilu a jeho komponentov pomocou čistej handričky alebo jemného čistiaceho roztoku. Tým sa zabezpečí presné hodnoty a zabránia poškodeniu ventilu.
Krok 2: Skontrolujte polohu ventilu
- Overte polohu ventilu:Na potvrdenie, že ventil je v úplne uzavretej polohe, použite vizuálnu inšpekciu alebo indikátor polohy. Ak ventil nie je úplne zatvorený, upravte ho manuálne, kým nie je.
- Označte polohu ventilu:Na označenie polohy ventilového stonky alebo ovládača na tele ventilu použite značku alebo pisár. Pomôže vám to zabezpečiť, aby sa ventil po kalibrácii vrátil do rovnakej polohy.
Krok 3: Upravte ovládač
- Skontrolujte nastavenia ovládača:Pozri pokyny výrobcu na určenie správnych nastavení ovládača, ako je krútiaci moment, tlak a dĺžka zdvihu. Pomocou krútiaceho momentu nastavte ovládač na zadané nastavenia.
- Otestujte ovládač:Pomocou tlakového obrysu vyvíjajte tlak na ovládač a overte, či pohybuje ventil stonkou hladko a presne. Ak ovládač nefunguje správne, upravte nastavenia alebo v prípade potreby vymeňte ovládač.
Krok 4: Skontrolujte prietok
- Nainštalujte prietokový meter:Namontujte prietokový meter do potrubia proti prúdu alebo po prúde od ventilu, aby sa zmeral prietok. Nezabudnite postupovať podľa pokynov výrobcu na inštaláciu a kalibrovanie prietokového merača.
- Otvorte ventil postupne:Pomaly otvorte ventil a monitorujte prietok pomocou prietokového merača. Na dosiahnutie požadovaného prietoku upravte polohu ventilu.
- Zaznamenajte prietok:Zaznamenajte prietok na rôznych pozíciách ventilu a porovnajte ho so špecifikáciami výrobcu. Ak sa prietok líši od špecifikácií, upravte ventil alebo ovládač, kým nespĺňa požiadavky.
Krok 5: Skontrolujte únik
- Celkom zatvorte ventil:Akonáhle dosiahnete požadovaný prietok, ventil úplne zatvorte a skontrolujte akýkoľvek únik pomocou tlakového rozchodu alebo detektora úniku. Ak dôjde k úniku, upravte ventil alebo ovládač, kým sa nezastaví.
- Otestujte ventil pod tlakom:Vyvíjajte tlak na ventil a skontrolujte akýkoľvek únik pri rôznych úrovniach tlaku. Ak ventil uniká pri vysokých tlakoch, nastavte ventil alebo ovládač, aby sa zlepšil jeho tesniaci výkon.
Krok 6: Konečné kontroly
- Overte polohu ventilu:Na potvrdenie, že ventil je v úplne uzavretej polohe, použite vizuálnu inšpekciu alebo indikátor polohy. Ak ventil nie je úplne zatvorený, upravte ho manuálne, kým nie je.
- Skontrolujte kalibračné značky:Skontrolujte kalibračné značky na stonke ventilu alebo ovládača, aby ste sa uistili, že ventil sa po kalibrácii vráti do rovnakej polohy.
- Otestujte operáciu ventilu:Niekoľkokrát otvorte a zatvorte ventil, aby ste overili, či pracuje hladko a presne. Počas prevádzky skontrolujte akékoľvek neobvyklé zvuky, vibrácie alebo odpor.
Druhy motýľových ventilov a ich kalibračné úvahy
Na trhu je k dispozícii niekoľko druhov motýľov, každý s vlastnými jedinečnými vlastnosťami a kalibračnými požiadavkami. Tu sú niektoré z najbežnejších typov ventilov motýľov a ich kalibračných úvah:
Sústredné motýľové ventily
Sústredné ventily motýľov sú najzákladnejším typom motýľových ventilov, pričom disk sústredený na stonke ventilu. Tieto ventily sa zvyčajne používajú v nízkotlakových aplikáciách a vyžadujú menšiu kalibráciu ako iné typy ventilov. Stále je však dôležité pravidelne kontrolovať polohu ventilu, nastavenia ovládača a prietok, aby sa zaistil optimálny výkon.
Excentrické motýľové ventily
Excentrické motýľové ventily majú ofsetový disk, ktorý poskytuje lepší tesniaci výkon a znížené opotrebenie. Tieto ventily sa bežne používajú vo vysokotlakových aplikáciách a vyžadujú presnejšiu kalibráciu ako sústredné ventily motýľov. Pri kalibrácii excentrického ventilu motýľa je dôležité venovať pozornosť polohe ventilu, nastaveniam ovládača a tesniacim výkonom, aby sa zabezpečilo tesné tesnenie a zabránilo úniku.
Dvojkolesové motýľové ventily
Dvojité enccentrické motýľové ventily majú dva kompenzácie, jeden na disku a jeden v stonke, ktorý poskytuje ešte lepší tesniaci výkon a znížené trenie. Tieto ventily sa zvyčajne používajú v kritických aplikáciách, kde je potrebná vysoká úroveň presnosti a spoľahlivosti. Pri kalibrácii dvojitého enccentrického motýľa ventilu je dôležité starostlivo postupovať podľa pokynov výrobcu a použiť špecializované kalibračné zariadenia na zabezpečenie presných a konzistentných výsledkov.
Triple-enccentrické motýľové ventily
Trojité enccentrické motýľové ventily majú tri kompenzácie, ktoré poskytujú najvyššiu úroveň tesniaceho výkonu a najdlhšiu životnosť. Tieto ventily sa bežne používajú vo vysokoteplotných, vysokotlakových a korozívnych aplikáciách. Pri kalibrácii trojitého enekcentrického ventilu motýľa je dôležité použiť krútiaci moment na nastavenie ovládača na špecifikované nastavenia a pravidelne kontrolovať polohu ventilu a tesniaci výkon, aby sa zabezpečilo optimálny výkon.
Naše výrobky motýľa ventilu
Ako popredný dodávateľ motýľových ventilov ponúkame širokú škálu vysoko kvalitných motýľových ventilov, ktoré vyhovujú potrebám rôznych odvetví a aplikácií. Naše výrobky zahŕňajú:

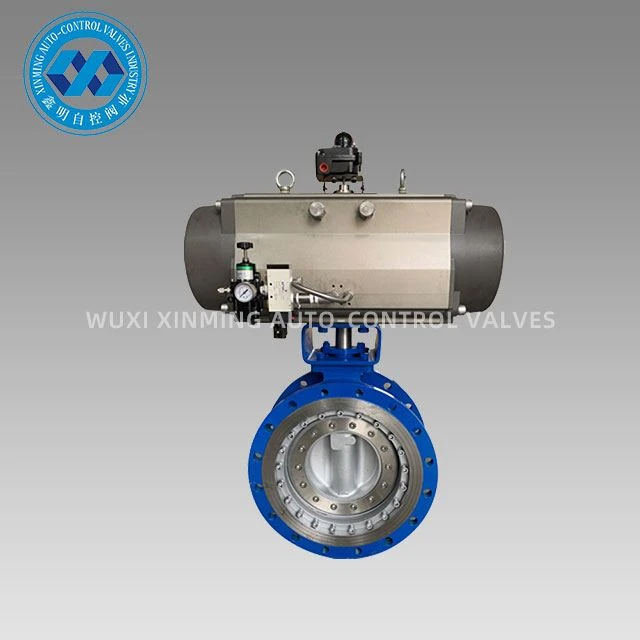

- Pneumatický ovládač tri-eccentrický motýľový ventil: Tento ventil je vybavený trojitým enekcentrickým dizajnom, ktorý poskytuje vynikajúci tesniaci výkon a dlhú životnosť. Je vhodný pre vysokoteplotné, vysokotlakové a korozívne aplikácie.
- Pneumatický ovládač príruba motýľa Vlave: Tento ventil je navrhnutý na použitie v potrubiach s prírubovými pripojeniami. Je vybavený pneumatickým ovládačom, ktorý poskytuje spoľahlivú a efektívnu prevádzku.

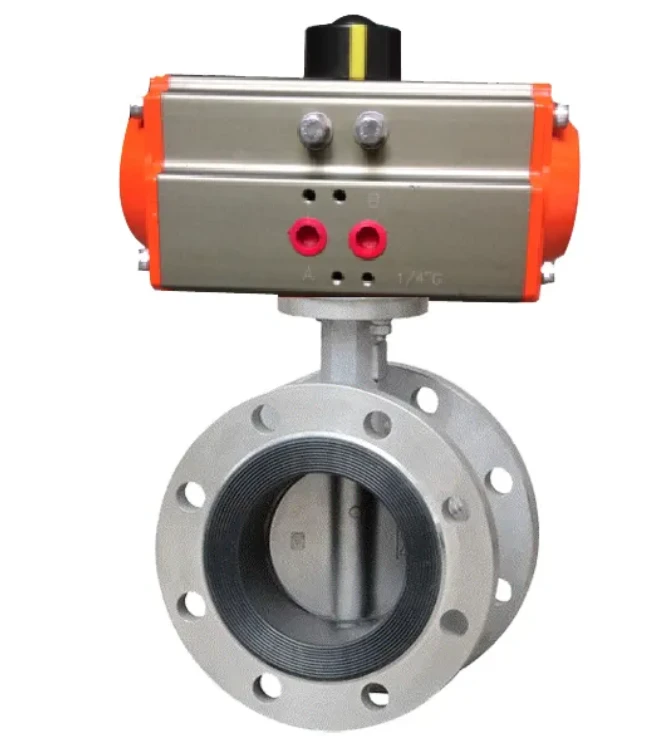

- Pneumatický sanitárny motýľový ventil: Tento ventil je špeciálne navrhnutý na použitie v potravinách, nápojoch a farmaceutickom priemysle. Má sanitárny dizajn, ktorý spĺňa najvyššie štandardy hygieny a čistoty.
Kontaktujte nás kvôli obstarávaniu a konzultácii
Ak potrebujete vysoko kvalitný motýľový ventil alebo máte akékoľvek otázky týkajúce sa kalibrácie ventilu, neváhajte nás kontaktovať. Náš tím odborníkov je k dispozícii, aby vám poskytol odbornú radu, technickú podporu a prispôsobené riešenia, ktoré vyhovujú vašim konkrétnym potrebám. Zaviazali sme sa, že našim zákazníkom poskytuje najlepšie produkty a služby za konkurencieschopné ceny. Či už ste malá firma alebo veľká spoločnosť, môžeme vám pomôcť nájsť ten správny ventil pre vašu žiadosť.
Odkazy
- Valve Handbook, Cameron Iron Works, Inc.
- Handbook Control Valve, Emerson Process Management
- Príručka pre inštaláciu a údržbu motýľa, rôznymi výrobcami
