Hej! Ako dodávateľ pneumatických guľôčkových ventilov sa často pýtam, ako upraviť rýchlosť otvárania a zatvárania týchto ventilov. Je to zásadný aspekt, najmä ak chcete optimalizovať výkon svojich systémov. V tomto blogu sa podelím o niekoľko praktických tipov a poznatkov o tejto téme.
Po prvé, pochopme, prečo záleží na úprave otvorenia a zatvárania rýchlosti. V rôznych priemyselných aplikáciách môže mať rýchlosť, akou sa pneumatický guľový ventil otvára alebo zatvára, významný vplyv. Napríklad v procese, v ktorom môže náhla zmena prietokovej rýchlosti spôsobiť problémy, ako je vodné kladivo v potrubnom systéme, pomalšia rýchlosť otvárania alebo zatvárania môže zabrániť poškodeniu. Na druhej strane, v niektorých procesoch vysokej rýchlosti by sa mohla vyžadovať rýchlejšia prevádzka ventilu na udržanie účinnosti.
Faktory ovplyvňujúce rýchlosť otvárania a zatvárania
Existuje niekoľko faktorov, ktoré môžu ovplyvniť otváraciu a zatváraciu rýchlosť pneumatického guľového ventilu. Jedným z najdôležitejších je tlak vzduchu dodávaného do pneumatického ovládača. Ovládač je časť, ktorá poháňa pohyb lopty do ventilu. Ak zvýšite tlak vzduchu, ovládač sa bude vo všeobecnosti pohybovať rýchlejšie, čo bude mať za následok rýchlejšie otvorenie alebo zatváranie ventilu. Naopak, zníženie tlaku vzduchu spomaľuje prevádzku.
Ďalším faktorom je veľkosť ventilu. Väčšie ventily majú zvyčajne viac hmotnosti na pohyb, takže sa môžu otvoriť a zatvárať pomalšie v porovnaní s menšími, dokonca aj s rovnakým tlakom vzduchu. Typ ovládača tiež hrá úlohu. Niektoré ovládače sú určené na vysokú rýchlosť, zatiaľ čo iné sú viac zamerané na presnosť a pomalší pohyb.
Upravenie tlaku vzduchu
Upravenie tlaku vzduchu je jedným z najpriamejších spôsobov, ako zmeniť rýchlosť otvorenia a zatvárania. Väčšina pneumatických systémov má regulátor tlaku, ktorý môžete použiť na reguláciu tlaku vzduchu smerujúceho do ovládača ventilu. Aby ste to dosiahli, musíte nájsť regulátor tlaku v pneumatickom systéme. Zvyčajne je to zariadenie s meradlom a nastavovacím gombík.
Začnite kontrolou aktuálneho tlaku vzduchu. Môžete to urobiť tak, že sa pozriete na meradlo na regulátore tlaku. Ak chcete zvýšiť rýchlosť otvárania a uzatvárania, pomaly otočte nastavovací gombík v smere hodinových ručičiek, aby ste zvýšili tlak. Dávajte pozor na rozchod, aby ste sa uistili, že nepresiahnete odporúčaný tlak pre váš ventil a ovládač. Ak chcete spomaliť prevádzku, otočte počítadlo gombíka - v smere hodinových ručičiek, aby ste znížili tlak.
Po každej zmene je dôležité vykonať malé úpravy a otestovať operáciu ventilu. Týmto spôsobom nájdete optimálnu rýchlosť pre vašu konkrétnu aplikáciu.
Pomocou ventilov na reguláciu prietoku
Regulačné ventily toku sú ďalším užitočným nástrojom na nastavenie otvárania a zatváracích rýchlosti pneumatického guľového ventilu. Tieto ventily sú nainštalované vo vzduchu prívodného potrubia do ovládača. Pracujú obmedzením toku vzduchu, ktorý zase riadi rýchlosť, pri ktorej sa ovládač pohybuje.
Existujú dva hlavné typy regulačných ventilov: ihlové ventily a ventily škrtiacej klapky. Ihlové ventily majú jemný - závitový stonku, ktorý umožňuje veľmi presné nastavenie prietoku vzduchu. Na druhej strane sa častejšie používajú ventily škrtiacej klapky na všeobecné riadenie toku a ľahšie sa nastavujú.
Ak chcete použiť regulačný ventil prietoku, jednoducho ho nainštalujte do prívodovej čiary vzduchu medzi regulátorom tlaku a ovládačom ventilu. Potom nastavte ventil, aby sa zvýšil alebo znížil prietok vzduchu. Podobne ako pri nastavovaní tlaku vzduchu, vykonajte malé zmeny a otestujte prevádzku ventilu po každom nastavení.
Ovládač - špecifické úpravy
Niektoré pneumatické ovládače prichádzajú so zabudovanými - v mechanizmoch úpravy. Napríklad niektoré rotačné ovládače majú nastaviteľné zastávky, ktoré sa môžu použiť na obmedzenie uhla rotácie, ktorý môže nepriamo ovplyvniť rýchlosť otvárania a zatvárania. Ostatné môžu mať nastaviteľné tlmené alebo odpružené prvky, ktoré môžu spomaliť pohyb na konci zdvihu.
Ak má váš ovládač tieto funkcie, pozrite si príručku výrobcu, kde nájdete pokyny, ako vykonať úpravy. Je dôležité starostlivo postupovať podľa pokynov, aby sa zabezpečila správna prevádzka a zabránila poškodeniu ovládača.
Skutočné - príklady sveta
Pozrime sa na niektoré skutočné scenáre sveta, v ktorých je rozhodujúce prispôsobenie otvárania a zatvárania rýchlosti pneumatického guľového ventilu. V závode na spracovanie potravín, aVysokú teplotu z nehrdzavejúcej ocele obojsmerný pneumatický ovládač Sanitárny výrez - z guľového ventilusa používa na reguláciu toku kvapalných zložiek. Aby sa zabránilo striekaniu a zabezpečenie presného dávkovania, je potrebná pomalšia rýchlosť otvorenia a uzatvárania. Upravením tlaku vzduchu a použitím regulačného ventilu prietoku môžu prevádzkovatelia rastlín dosiahnuť požadovanú rýchlosť.
V závode na chemické spracovanie, aGuľový ventil s dvojitým rukávomsa používa na reguláciu toku korozívnych chemikálií. V tomto prípade môže byť potrebná rýchlejšia rýchlosť otvorenia a zatvárania, aby sa rýchlo reagovala na zmeny v procese. Prevádzkovatelia môžu zvýšiť tlak vzduchu a podľa toho nastaviť regulačný ventil prietoku.

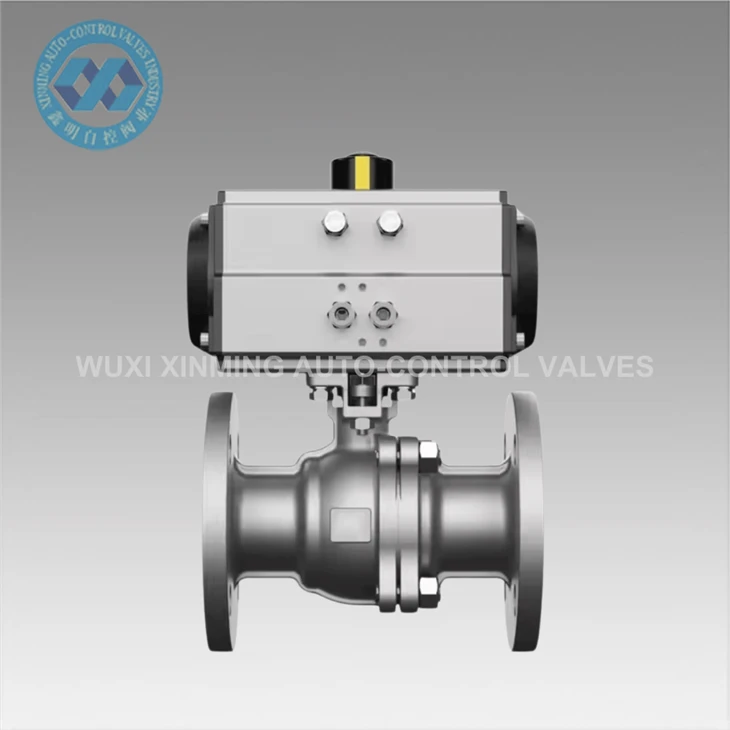

V ropovode a plynovej farbe, aPneumatické vybavenie WCB/SS304/SS316 V Typ pneumatická príruba/zváraná/vlákno odliatok kovaný guľový ventilsa používa na reguláciu toku ropy alebo plynu. V závislosti od podmienok potrubia a požiadaviek procesu bude možno potrebné upraviť rýchlosť otvárania a uzatvárania, aby sa zabránilo prepätiu tlaku a zabezpečenie bezpečnej prevádzky.
Záver
Úprava otváracích a uzatváracích rýchlosti pneumatického guľového ventilu je dôležitou súčasťou optimalizácie výkonu vašich priemyselných systémov. Pochopením faktorov, ktoré ovplyvňujú rýchlosť, ako je tlak vzduchu, veľkosť ventilu a typ ovládača, a používanie nástrojov, ako sú regulátory tlaku a regulačné ventily toku, môžete dosiahnuť požadovanú rýchlosť pre vašu konkrétnu aplikáciu.
Ak ste na trhu s pneumatickým guľovým ventilom alebo potrebujete viac rád na úpravu rýchlosti otvárania a uzatvárania, neváhajte sa osloviť. Sme tu, aby sme vám pomohli nájsť správne riešenia pre vaše potreby. Kontaktujte nás pre viac informácií a začnime konverzáciu o vašich požiadavkách na obstarávanie.
Odkazy
- Príručka pneumatických ventilov, rôzni výrobcovia
- Učebnice priemyselnej automatizácie
- Technické dokumenty o systémoch riadenia tekutín
