Dá sa na kvapalinové aplikácie použiť mäkký guľový ventil?
Ako špecializovaný dodávateľ mäkkých ventilov na pečať, často sa stretávam s zákazníkmi, pokiaľ ide o vhodnosť týchto ventilov pre aplikácie kvapaliny. V tomto blogovom príspevku sa ponorím do detailov, aby som odpovedal na otázku: Dá sa na kvapalinové aplikácie použiť mäkký guľový ventil?
Pochopenie mäkkých - pečate guľové ventily
Mäkké - pečate guľové ventily sú typom štvrťročného ventilu. Pozostávajú z gule s otvorom cez stred, ktorý sa otáča v telese ventilu. Mäkké tesnenie, typicky vyrobené z materiálov ako PTFE (polytetrafluóretylén), NBR (nitrilový butadién butadién) alebo EPDM (monomér diénu propylénu), poskytuje pevné tesnenie medzi guľou a sedadlom ventilu. Táto konštrukcia umožňuje efektívne zapnutie - vypnuté riadenie toku tekutín.
Výhody použitia mäkkých guľôčkových ventilov pre aplikácie kvapaliny
- Vynikajúci tesniaci výkon
Jednou z primárnych výhod mäkkých ventilov guľôčok v kvapalinových aplikáciách je ich vynikajúca schopnosť tesnenia. Materiál mäkkého tesnenia zodpovedá povrchu gule a vytvára tesnú bariéru, ktorá zabraňuje úniku. To je rozhodujúce v aplikáciách, kde aj malé množstvo úniku môže viesť k významným problémom, napríklad v závodoch chemického spracovania alebo zariadeniach na úpravu vody. Napríklad v chemickej skladovacej nádrži môže mäkký guľový ventil zabezpečiť, aby unikli žiadne korozívne kvapaliny, čím chráni životné prostredie a vybavenie. - Prevádzka s nízkym krútiacim momentom
Mäkké - pečate guľové ventily vyžadujú na prevádzku relatívne nízky krútiaci moment. To znamená, že na otvorenie a zatvorenie ventilu je potrebná menšia sila, ktorá môže byť prospešná v aplikáciách, kde je potrebná manuálna prevádzka alebo pri používaní menších ovládačov. V malom systéme manipulácie s kvapalinami môže operátor ľahko otočiť rukoväť ventilu, čím sa zníži požadované fyzické úsilie. Okrem toho, v prípade automatizovaných systémov sa nižšie požiadavky na krútiaci moment prekladajú na menšie a viac nákladov - efektívne ovládače. - Riadenie hladkého toku
Dizajn mäkkých ventilov guľôčok umožňuje hladký a neobmedzený tok kvapalín. Dizajn úplného prístavu, kde otvor gule má rovnakú veľkosť ako potrubie, minimalizuje pokles tlaku cez ventil. Je to dôležité v aplikáciách, kde je nevyhnutné udržiavanie konzistentného prietoku, napríklad v zavlažovacích systémoch alebo spracovaní potravín a nápojov. Hladký tok tiež znižuje riziko kavitácie, ktoré môže poškodiť ventil a ďalšie komponenty v systéme.
Úvahy o používaní mäkkých guľôčkových ventilov v kvapalných aplikáciách
- Limity teploty a tlaku
Mäkké materiály na tesnenie majú špecifické limity teploty a tlaku. Napríklad tesnenia PTFE môžu vo všeobecnosti odolávať teplotám do približne 260 ° C, ale pri vyšších teplotách sa materiál môže začať degradovať, čo ovplyvňuje tesniaci výkon. Podobne sa musí starostlivo zvážiť hodnotenie tlaku ventilu. Vo vysoko tlakových kvapalinových aplikáciách, napríklad v potrubiach olej a plynu, je potrebné vybrať jemný guľový ventil s vhodným tlakovým hodnotením, aby sa zabezpečila bezpečná a spoľahlivá prevádzka. - Chemická kompatibilita
Kvapalina, s ktorou sa manipuluje, musí byť kompatibilná s materiálom mäkkého tesnenia. Rôzne chemikálie môžu reagovať s materiálom tesnenia, čo spôsobuje opuch, praskanie alebo iné formy degradácie. Napríklad niektoré rozpúšťadlá môžu rozpustiť určité gumové materiály založené na tesneniach. Pred výberom mäkkého guľového ventilu pre konkrétnu aplikáciu kvapaliny je nevyhnutné poradiť sa s grafom chemickej kompatibility poskytovanej výrobcom ventilov. - Odpor
V aplikáciách, kde kvapalina obsahuje tuhé častice alebo abrazívne látky, môže byť mäkké tesnenie náchylné na opotrebenie. Napríklad v banskej operácii, kde sa prepravujú kaly, môžu byť mäkké tesnenie guľového ventilu poškodené abrazívnymi časticami v kalu. V takýchto prípadoch môžu byť potrebné špeciálne povlaky alebo alternatívne návrhy ventilov na zlepšenie odolnosti proti oderu ventilu.
Typy tekutých aplikácií pre mäkké - pečate guľové ventily
- Čistenie vody a odpadovej vody
Mäkké guľové ventily sa široko používajú vo vode a čistiarni odpadových vôd. Používajú sa na reguláciu toku vody v rôznych štádiách procesu spracovania vrátane príjmu, filtrácie a dezinfekcie. Napríklad v systéme filtrácie vody sa môže na reguláciu prietoku vody cez filtre použiť mäkký guľový ventil, čím sa zabezpečí účinná prevádzka. Pri čistení odpadových vôd tieto ventily môžu izolovať rôzne úpravy a kontrolovať vypúšťanie ošetrenej vody. - Priemysel potravín a nápojov
V priemysle potravín a nápojov sú mäkké guľové ventily populárne z dôvodu ich hygienického dizajnu a hladkého toku charakteristík. Používajú sa v aplikáciách, ako je spracovanie mlieka, varenie piva a výroba džúsu. Materiály s mäkkým tesnením používané v týchto ventiloch sú často schválené FDA, čím sa zabezpečujú, že sú bezpečné pre kontakt s potravinami a nápojmi. Napríklad v elektrárni na spracovanie mlieka sa môže na reguláciu prietoku mlieka medzi rôznymi spracovateľskými nádobami použiť mäkký guľový ventil. - Chemické spracovanie
Mäkké guľové ventily zohrávajú rozhodujúcu úlohu v závodoch na chemické spracovanie. Používajú sa na manipuláciu s širokou škálou chemikálií, od kyselín a báz po rozpúšťadlá a polyméry. Vynikajúci tesniaci výkon a chemická kompatibilita mäkkých ventilov s pečaťou ich robí pre tieto aplikácie vhodné. Napríklad vo farmaceutickom výrobnom zariadení sa môže na reguláciu prietoku aktívnych farmaceutických prísad použiť mäkký guľový ventil, ktorý zaisťuje presné dávkovanie a prevenciu krížovej kontaminácie.
Súvisiace výrobky pre likvidné aplikácie
Ak hľadáte viac možností pre likvidné aplikácie, ponúkame tiež celý rad súvisiacich výrobkov. Pre automatizované riadenie prietoku kvapaliny, našeElektrický guľový ventilPoskytuje presnú a spoľahlivú prevádzku. Môže sa ľahko integrovať do riadiaceho systému, čo umožňuje vzdialenú prevádzku a monitorovanie.

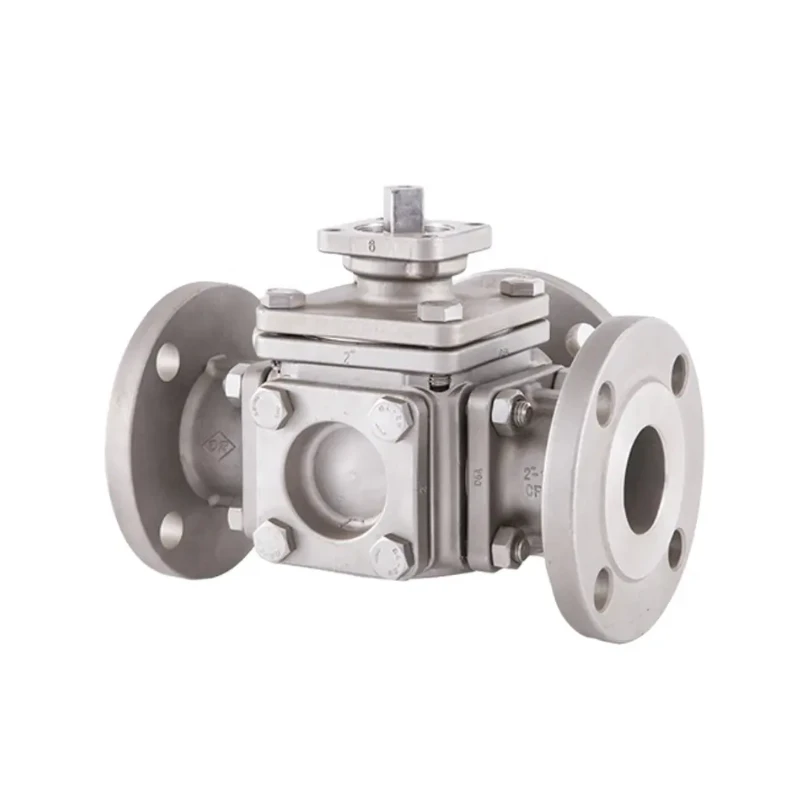

Pre aplikácie, ktoré vyžadujú zložitejšiu kontrolu toku, náš3 -spôsob, ako guľový ventil s 180 stupňovým otočením pneumatického ovládačaje skvelá voľba. Tento ventil môže odvrátiť tok tekutín rôznymi smermi, vďaka čomu je vhodný pre procesy, ako je miešanie alebo distribúcia kvapalín.
Okrem toho nášPneumatický ovládač príruba guľôčkového ventiluje navrhnutý pre aplikácie, kde je potrebný vysoko výkonný ventil s prírubovým pripojením. Pneumatický ovládač poskytuje rýchlu a spoľahlivú prevádzku a príruba zaisťuje bezpečnú a úniku - bezplatnú inštaláciu.
Záver
Záverom možno povedať, že mäkké - tesnenie guľôčkových ventilov sa môžu účinne použiť pre širokú škálu kvapalných aplikácií. Vďaka vynikajúcemu tesniacim výkonom, prevádzke s nízkym krútiacim momentom a hladkým riadením toku z nich robia v mnohých odvetviach obľúbenú voľbu. Pri výbere mäkkého guľového ventilu pre konkrétnu aplikáciu je však dôležité zvážiť faktory, ako je teplota, tlak, chemická kompatibilita a odolnosť proti oderu.
Ak máte záujem o naše mäkké guľové ventily alebo ktorýkoľvek z súvisiacich produktov uvedených vyššie pre vaše potreby na spracovanie tekutín, vyzývame vás, aby ste nás kontaktovali a aby ste pre ďalšie informácie a diskutovali o vašich konkrétnych požiadavkách. Náš tím expertov je pripravený pomôcť vám pri hľadaní správneho riešenia ventilu pre vašu aplikáciu.
Odkazy
- Valve Handbook, tretie vydanie, E. Richard Henry
- Príručka chemického inžinierstva, ôsme vydanie, Perry a Green
